optris CS Bedienungsanleitung Seite 17

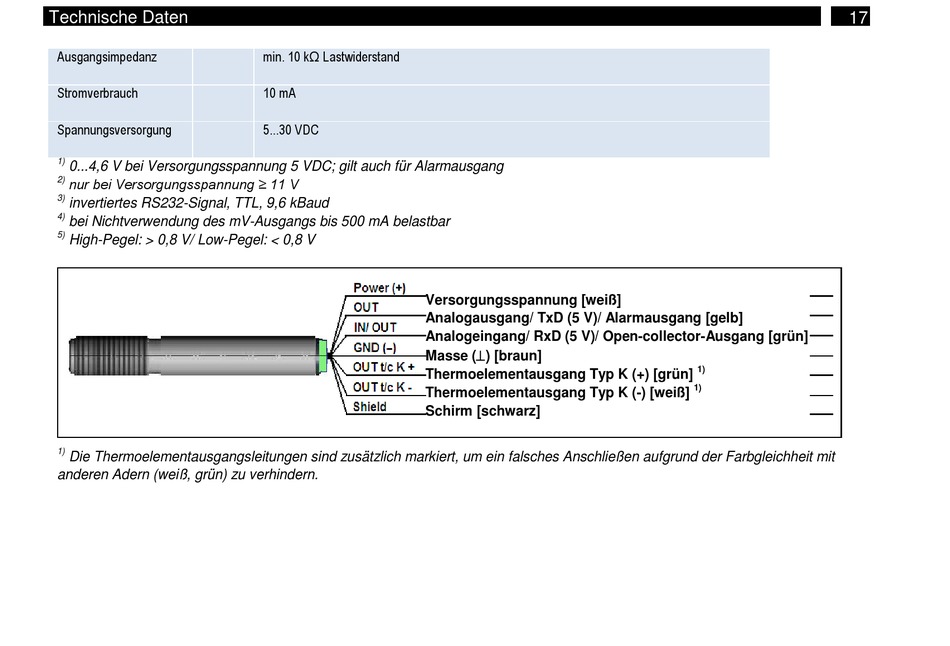

Technische Daten
Ausgangsimpedanz
Stromverbrauch
Spannungsversorgung
1)
0...4,6 V bei Versorgungsspannung 5 VDC; gilt auch für Alarmausgang
2) nur bei Versorgungsspannung ≥ 11 V
3)
invertiertes RS232-Signal, TTL, 9,6 kBaud
4)
bei Nichtverwendung des mV-Ausgangs bis 500 mA belastbar
5)
High-Pegel: > 0,8 V/ Low-Pegel: < 0,8 V
1)
Die Thermoelementausgangsleitungen sind zusätzlich markiert, um ein falsches Anschließen aufgrund der Farbgleichheit mit
anderen Adern (weiß, grün) zu verhindern.
min. 10 kΩ Lastwiderstand
10 mA
5...30 VDC
Versorgungsspannung [weiß]
Analogausgang/ TxD (5 V)/ Alarmausgang [gelb]
Analogeingang/ RxD (5 V)/ Open-collector-Ausgang [grün]
Masse () [braun]
Thermoelementausgang Typ K (+) [grün]
Thermoelementausgang Typ K (-) [weiß]
Schirm [schwarz]
17
1)
1)
