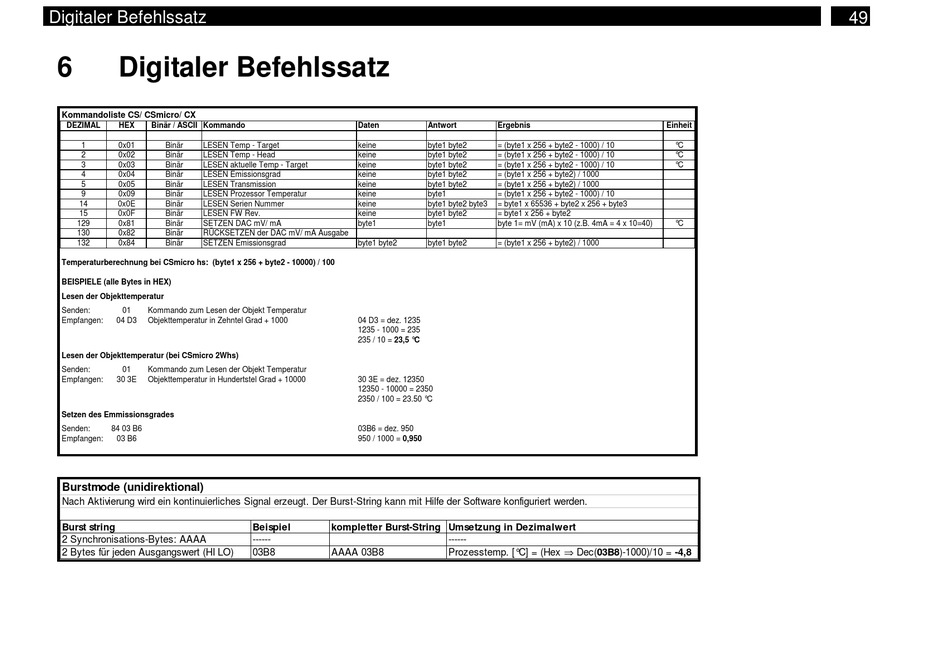

Digitaler Befehlssatz

6 Digitaler Befehlssatz
Kommandoliste CS/ CSmicro/ CX
DEZIMAL HEX Binär / ASCII Kommando
1 0x01 Binär LESEN Temp - Target
2 0x02 Binär LESEN Temp - Head
3 0x03 Binär LESEN aktuelle Temp - Target
4 0x04 Binär LESEN Emissionsgrad
5 0x05 Binär LESEN Transmission
9 0x09 Binär LESEN Prozessor Temperatur
14 0x0E Binär LESEN Serien Nummer
15 0x0F Binär LESEN FW Rev.
129 0x81 Binär SETZEN DAC mV/ mA
130 0x82 Binär RÜCKSETZEN der DAC mV/ mA Ausgabe
132 0x84 Binär SETZEN Emissionsgrad
Temperaturberechnung bei CSmicro hs: (byte1 x 256 + byte2 - 10000) / 100
BEISPIELE (alle Bytes in HEX)
Lesen der Objekttemperatur
Senden: 01 Kommando zum Lesen der Objekt Temperatur
Empfangen: 04 D3 Objekttemperatur in Zehntel Grad + 1000
Lesen der Objekttemperatur (bei CSmicro 2Whs)
Senden: 01 Kommando zum Lesen der Objekt Temperatur
Empfangen: 30 3E Objekttemperatur in Hundertstel Grad + 10000
Setzen des Emmissionsgrades
Senden: 84 03 B6
Empfangen: 03 B6
Burstmode (unidirektional)
Nach Aktivierung wird ein kontinuierliches Signal erzeugt. Der Burst-String kann mit Hilfe der Software konfiguriert werden.
Burst string
2 Synchronisations-Bytes: AAAA
2 Bytes für jeden Ausgangswert (HI LO)
Daten Antwort
keine byte1 byte2
keine byte1 byte2
keine byte1 byte2
keine byte1 byte2
keine byte1 byte2
keine byte1
keine byte1 byte2 byte3
keine byte1 byte2
byte1 byte1
byte1 byte2 byte1 byte2
04 D3 = dez. 1235
1235 - 1000 = 235
235 / 10 = 23,5 °C
30 3E = dez. 12350
12350 - 10000 = 2350
2350 / 100 = 23.50 °C
03B6 = dez. 950
950 / 1000 = 0,950
Beispiel kompletter Burst-String Umsetzung in Dezimalwert
------
03B8 AAAA 03B8
Ergebnis
= (byte1 x 256 + byte2 - 1000) / 10
= (byte1 x 256 + byte2 - 1000) / 10
= (byte1 x 256 + byte2 - 1000) / 10
= (byte1 x 256 + byte2) / 1000
= (byte1 x 256 + byte2) / 1000
= (byte1 x 256 + byte2 - 1000) / 10
= byte1 x 65536 + byte2 x 256 + byte3
= byte1 x 256 + byte2
byte 1= mV (mA) x 10 (z.B. 4mA = 4 x 10=40)
= (byte1 x 256 + byte2) / 1000
------
Prozesstemp. [°C] = (Hex  Dec(03B8)-1000)/10 = -4,8
