DRIESCHER • WEGBERG

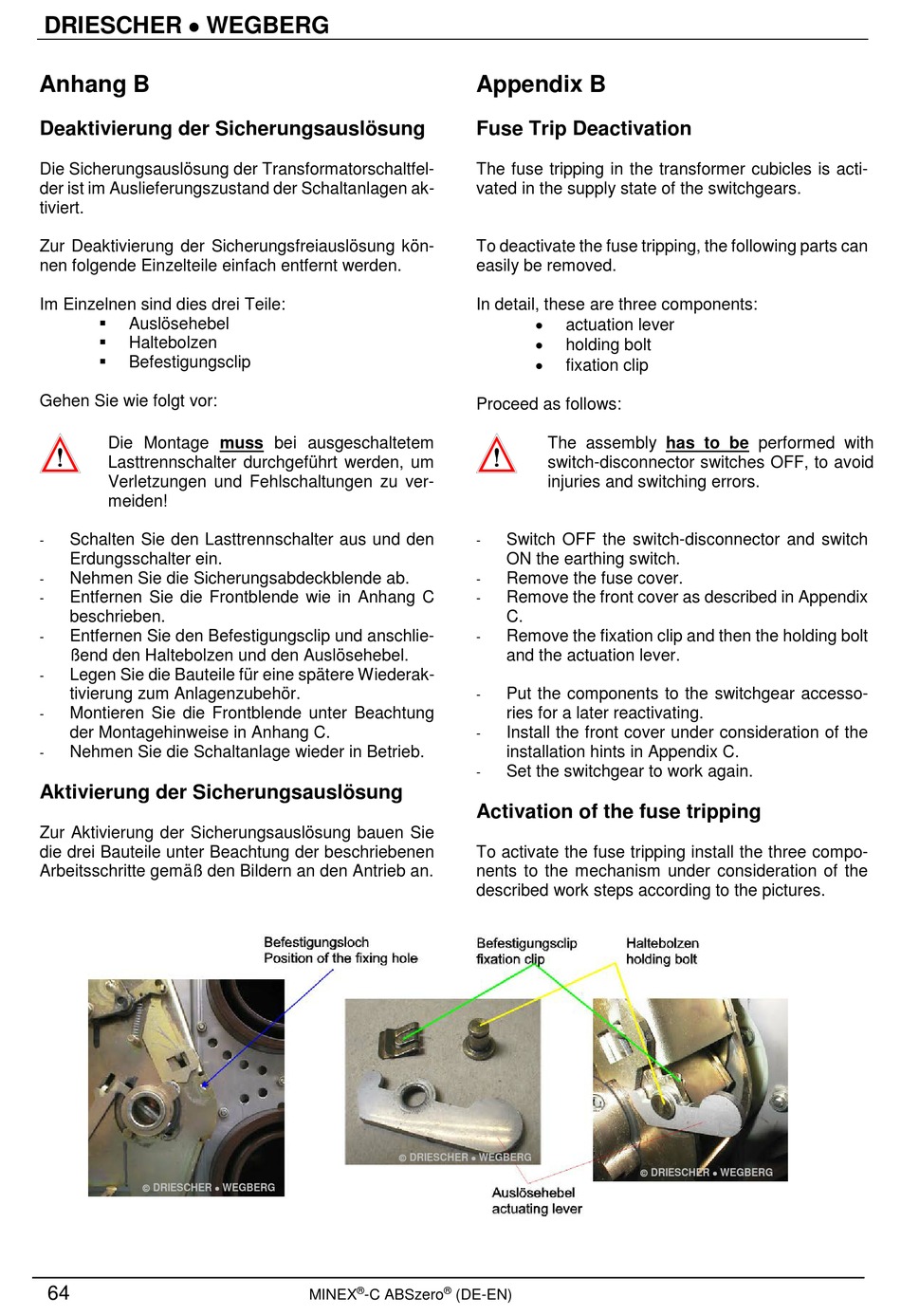

Anhang B
Deaktivierung der Sicherungsauslösung
Die Sicherungsauslösung der Transformatorschaltfel-
der ist im Auslieferungszustand der Schaltanlagen ak-
tiviert.
Zur Deaktivierung der Sicherungsfreiauslösung kön-
nen folgende Einzelteile einfach entfernt werden.
Im Einzelnen sind dies drei Teile:
Auslösehebel
Haltebolzen
Befestigungsclip
Gehen Sie wie folgt vor:
Die Montage muss bei ausgeschaltetem
Lasttrennschalter durchgeführt werden, um
Verletzungen und Fehlschaltungen zu ver-
meiden!
Schalten Sie den Lasttrennschalter aus und den
-
Erdungsschalter ein.
Nehmen Sie die Sicherungsabdeckblende ab.
-
Entfernen Sie die Frontblende wie in Anhang C
-
beschrieben.
Entfernen Sie den Befestigungsclip und anschlie-
-
ßend den Haltebolzen und den Auslösehebel.
Legen Sie die Bauteile für eine spätere Wiederak-
-
tivierung zum Anlagenzubehör.
Montieren Sie die Frontblende unter Beachtung
-
der Montagehinweise in Anhang C.
Nehmen Sie die Schaltanlage wieder in Betrieb.
-
Aktivierung der Sicherungsauslösung
Zur Aktivierung der Sicherungsauslösung bauen Sie
die drei Bauteile unter Beachtung der beschriebenen
Arbeitsschritte gemäß den Bildern an den Antrieb an.
DRIESCHER • WEGBERG
64
Appendix B
Fuse Trip Deactivation
The fuse tripping in the transformer cubicles is acti-
vated in the supply state of the switchgears.
To deactivate the fuse tripping, the following parts can
easily be removed.
In detail, these are three components:
Proceed as follows:
-
-
-
-
-
-
-
Activation of the fuse tripping
To activate the fuse tripping install the three compo-
nents to the mechanism under consideration of the
described work steps according to the pictures.
DRIESCHER • WEGBERG
®
®
MINEX
-C ABSzero
(DE-EN)
•
actuation lever
•
holding bolt
•
fixation clip
The assembly has to be performed with
switch-disconnector switches OFF, to avoid
injuries and switching errors.
Switch OFF the switch-disconnector and switch
ON the earthing switch.
Remove the fuse cover.
Remove the front cover as described in Appendix
C.
Remove the fixation clip and then the holding bolt
and the actuation lever.
Put the components to the switchgear accesso-
ries for a later reactivating.
Install the front cover under consideration of the
installation hints in Appendix C.
Set the switchgear to work again.
DRIESCHER • WEGBERG
