DRIESCHER • WEGBERG

Schalten des Erdungsschalters

Stellen Sie vor dem Einschalten des Erdungs-
schalters die Spannungsfreiheit fest.
Der dreipolige Erdungsschalter ist mit einer Schnell-
einschaltung ausgerüstet und kurzschlusseinschalt-
fest.
Stellen Sie vor dem Ausschalten des Er-
dungsschalters sicher, dass alle Verschlie-
ßungen der Kabelraumblende mit einem An-
zugsdrehmoment von 50 Nm festgezogen
sind.

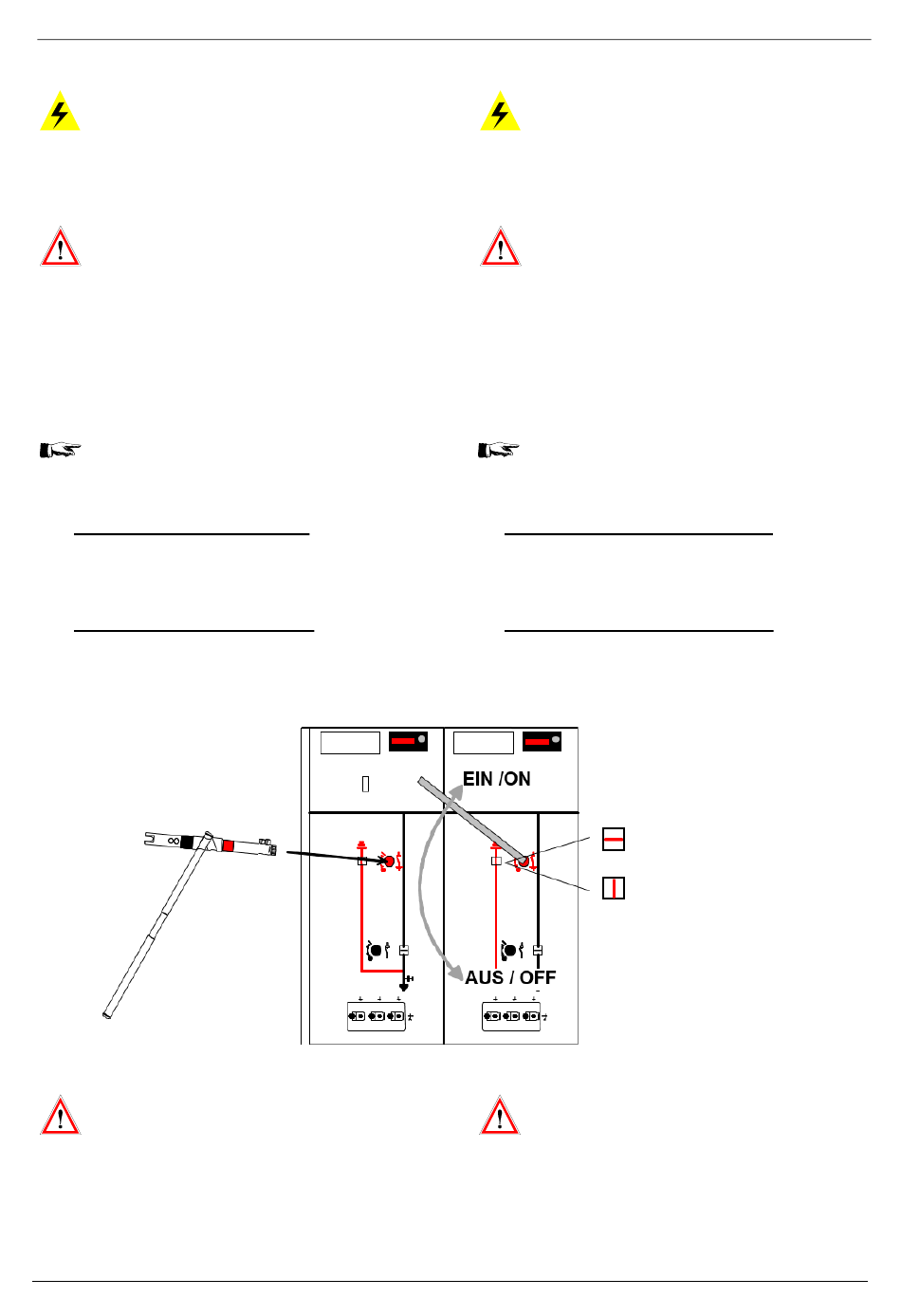

Betätigung
Stecken Sie die Schaltkurbel mit dem runden Zapfen
in die Antriebsbuchse des Erdungsschalters.
Der Erdungsschalter lässt sich nur bei aus-
geschaltetem Lasttrennschalter schalten!
Erdungsschalter einschalten:
Drehen Sie die Schaltkurbel zügig im Uhrzeiger-
sinn (Schalterstellungsanzeiger senkrecht).
Erdungsschalter ausschalten:
Drehen Sie die Schaltkurbel zügig gegen den
Uhrzeigersinn (Schalterstellungsanzeiger waa-
gerecht).
Die Bewegungsabläufe EIN-AUS bis zum
Ende (Anschlag) ausführen. Schaltkurbel
nie vor Ende des Schaltvorgangs loslas-
sen (Verletzungsgefahr) oder abziehen!
46
Switch the earthing switch
The three-pole earthing switch is equipped with a
quick acting device and is short-circuit resistant.
Actuation
Insert the switch crank with round journal into the
drive bush of the earthing switch.
 DRIESCHER • WEGBERG
®
®
MINEX
-C ABSzero
(DE-EN)
Before switching ON the earthing switch
make sure that the switchgear is dead.
Before switching OFF the earthing switch
make sure that all closures of the cable com-
partment are tightened with a torque of
50 Nm.
The earthing switch can only be switched
provided the switch-disconnector is in OFF-
position!
Switching on the earthing switch:
Turn the switch crank clockwise in an uninter
rupted action (the indicator shows a vertical
position).
Switching off the earthing switch:
Turn the switch crank anticlockwise in an unin-
terrupted action (the indicator shows a horizon-
tal position).
Erdungsschalter AUS
Earthing switch in OFF position
Erdungsschalter EIN
Earthing switch in ON position
Execute the ON-OFF movements to the
end (dead stop). Never let loose or draw
off the switch crank before the end of the
switching operation is reached (danger of
injury).
