Aufstellen der Schaltanlage
Platzbedarf
Den Platzbedarf der Schaltanlage entnehmen Sie
dem Kapitel „Abmessungen und Gewichte".

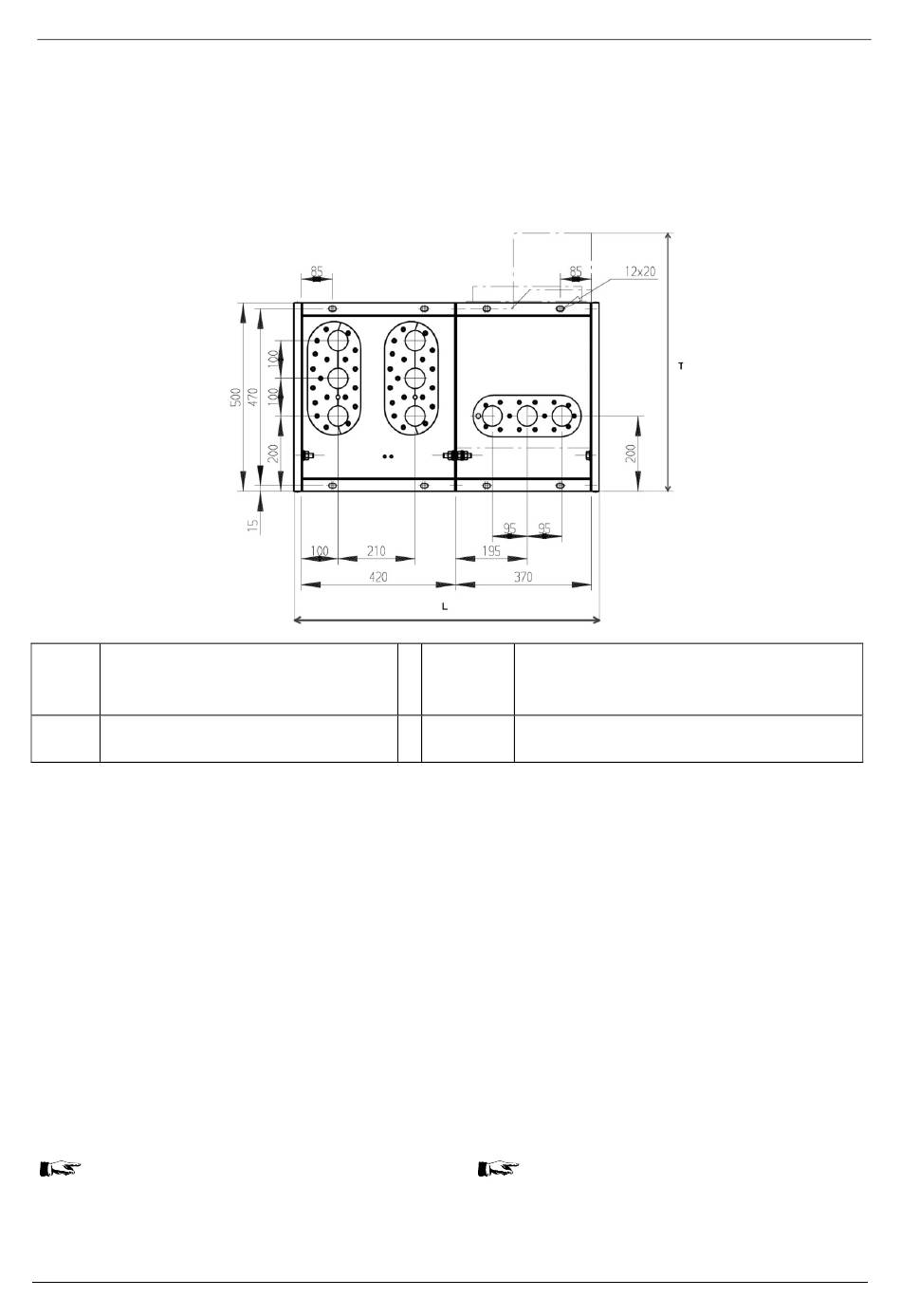

Maß
Anzahl Kabelfelder x 210 mm + An-
"L"
zahl Trafofelder x 370 mm + 40 mm
Maß
e= 292 mm:
"T"
e= 442 mm:
Achten Sie bei begehbaren Stationen auf aus-
-
reichende Breite der Gänge und Zugangs-
räume, um freie Bewegung und Transport zu er-
möglichen.
Mindestbreite des Bedienganges: 800mm.
-
Die Mindestbreite des Bedienganges darf nicht
-
unterschritten bzw. durch in den Gang hineinra-
gende Teile eingeengt werden.
Stellen Sie die Schaltanlage so auf, dass
Ausgänge und Türen von begehbaren Stationen
-
frei zugänglich sind,
Fluchtwege innerhalb der Station nicht mehr als
-
20 m betragen,
die Schaltanlage nicht in explosionsgefährdeten
-
oder staubexplosionsgefährdeten Räumen aufge-
stellt wird.
Bei Aufbau einer Anlage mit Trafofeld links,
müssen bei Verwendung des beigestellten
Schalthebels, 50mm Abstand zur linken Sei-
tenwand eingehalten werden!
DRIESCHER • WEGBERG
T = 557 mm
T = 685 mm
®
MINEX
-C ABSzero
DRIESCHER • WEGBERG
Positioning of the Switchgear
Necessary space
Please check the necessary space for the switch-
gear under section "dimensions and weights".
number of cable cubicles x 210 mm + num-
Measure
ber of transformer cubicles x 370 mm +
"L"
40 mm
Measure
e= 292 mm:
"T"
e= 442 mm:
-
In case of walk-in stations make sure that there is
sufficient width between the corridors and the ac-
cess areas for free movement and transport.
-
Minimum width of the operator passage: 800mm.
-
The minimum width of the operator passage must
be respected and shall not be narrowed by parts
that extend into the passage
Position the switchgear in such a way that
exits and doors of walk-in stations are easily ac-
-
cessible,
escape routes within the station do not exceed
-
20 m,
the switchgear is not installed in rooms exposed
-
to an explosion risk or to a dust explosion risk.
By installation of a switchgear with trans-
former cubicle on the left side, keep 50mm
distance to the side wall, using the standard
operating lever!
®
(DE-EN)
T = 557 mm
T = 685 mm
31
