DRIESCHER • WEGBERG

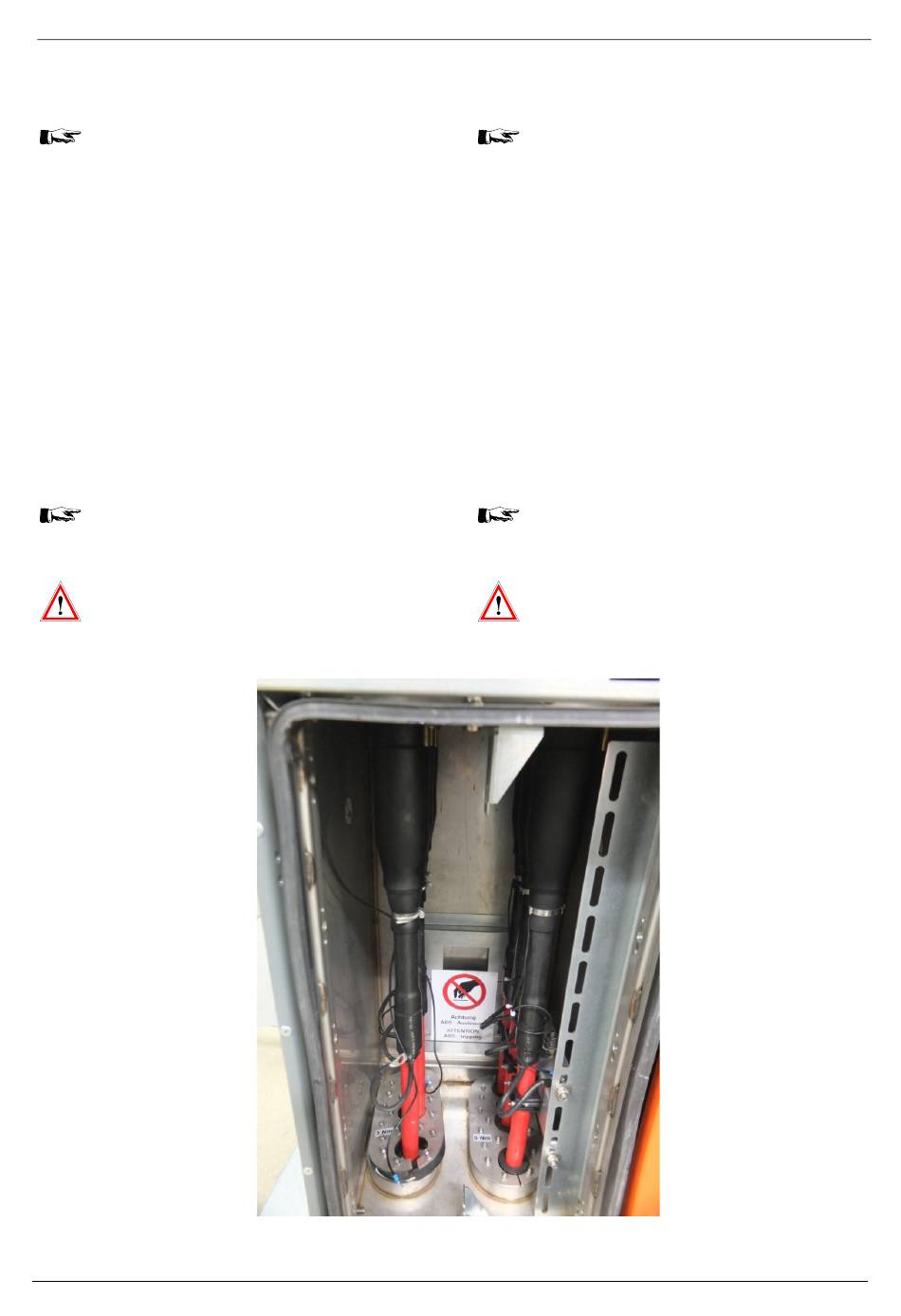

Kabel einführen und montieren
-
Beachten Sie die Phasenfolge!
Bei der Montage der Kabel dürfen keine
Zug- und Biegebeanspruchungen auf die
Anschlusskonen entstehen!
Montieren Sie die Phase L3 (hinten) so, dass das
-
Kabel senkrecht nach unten ragt. Montieren Sie
dann Phase L2 (Mitte) und zum Schluss Phase L1
(vorne) entsprechend.
-
Überprüfen Sie den Zustand der Endverschlüsse,
z.B.
Oberflächenbeschaffenheit,
mäße Anordnung der Kabelschuhe und Klemm-
verbindungen.
-
Kabelschirme an den Erdungsschrauben des Ka-
belhalteeisens erden. Beachten Sie die Sicher-
heits- und Montagehinweise des Herstellers der
Kabelgarnituren!
-
Befestigen Sie die Kabel an der mitgelieferten o-
der bauseitig angebrachten Endverschluss-tra-
verse!
Das maximale Anzugsmoment für den
Kontaktanschlussbolzen beträgt 60Nm.
Das zulässige Drehmoment für die Endver-
schlüsse beachten!
Bei
Verwendung
schlüssen muss das oberhalb des Endver-
schlusses montierte Kabelhalteblech gegen
zu hohe Wärme geschützt werden. Vermei-
den Sie langfristige lokale Erwärmungen.
38
ordnungsge-
von Schrumpfendver-
®
MINEX
-C ABSzero
Insert cable and assemble
-
Observe the phase sequence!
Prevent tensile and bending stress to the
connection cones during the cable assem-
bly!
-
Assemble phase L3 (backwards) and fix the cable
in such a way that the cable extends vertically
downwards. Then assemble phase L2 (middle)
and finally phase L1 (front) accordingly.
-
Check the state of the terminals, i.e. the state of
the surfaces, the right location of the cable lugs
sockets and the clamps.
-
Earth the cable shields at the earthing screws of
the cable holding iron. Respect the safety and as-
sembly instructions of the cable producer.
-
Fix the cables on the supplied cable box carrier or
same provided at site.
The maximum torque for the contact nut is
60Nm.
Observe the admissible torque of the termi-
nals!
With the use of heat shrinkable termination
system, the cable holding sheet situated
above the terminal has to be protected
against overheating. Avoid long-termed local
temperature rises.
DRIESCHER • WEGBERG
®
(DE-EN)
