DRIESCHER • WEGBERG

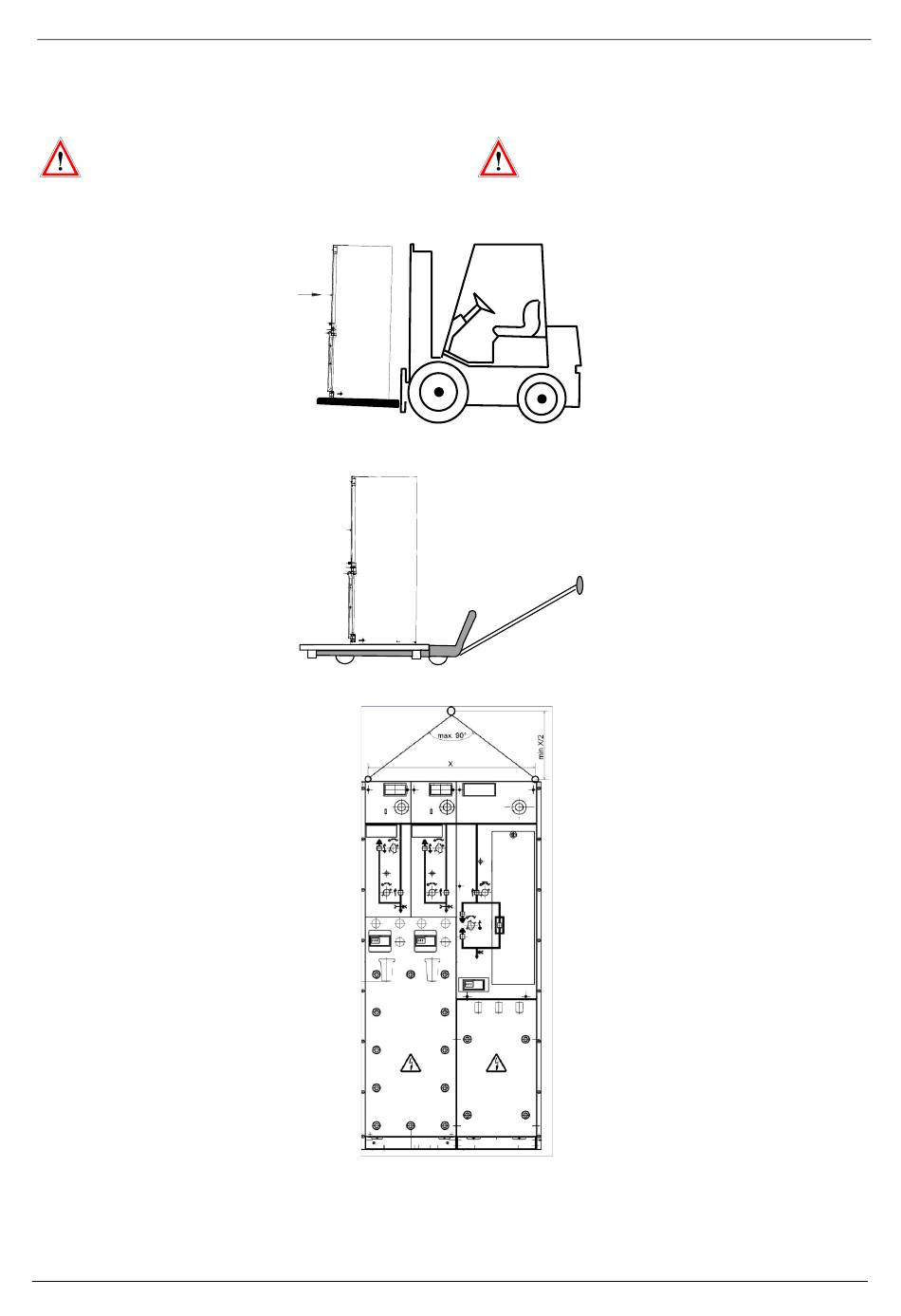

Anlage in der dargestellten Position transportieren.
Beim Transport mit Gabelstapler oder Hub-
wagen Schwerpunkt der Anlage beachten!
Die Schaltanlage ist kopflastig!
Das zum Kranen erforderliche Maß X
kann wie folgt ermittelt werden:
X =
Anzahl der Kabelfelder x
210mm + Anzahl der Trans-
formatorfelder x 370 mm
- 70mm
z.B: Anlage K-K-T
X=
2 x 210mm + 1 x 370 mm -
70 mm= 720 mm
30
Front
© DRIESCHER • WEGBERG
© DRIESCHER • WEGBERG
© DRIESCHER • WEGBERG
Ausführung 1700mm / design 1700mm
®
®
MINEX
-C ABSzero
(DE-EN)
Transport switchgear in the shown position.
Observe the centre of gravity of the switch-
gear during the transport with fork-lift or lift
truck. The switchgear is top-heavy!
Size X necessary for the craning can
be calculated as follows:
X =
number of cable cubicles x
210 mm + number of
transformer cubicles
x 370 mm - 70 mm
i.e.: switchgear C-C-T
X =
2 x 210 mm + 1 x 370 mm –
70 mm = 720 mm
