Bedienung
Die Bedienung erfolgt mittels einer Schaltkurbel.

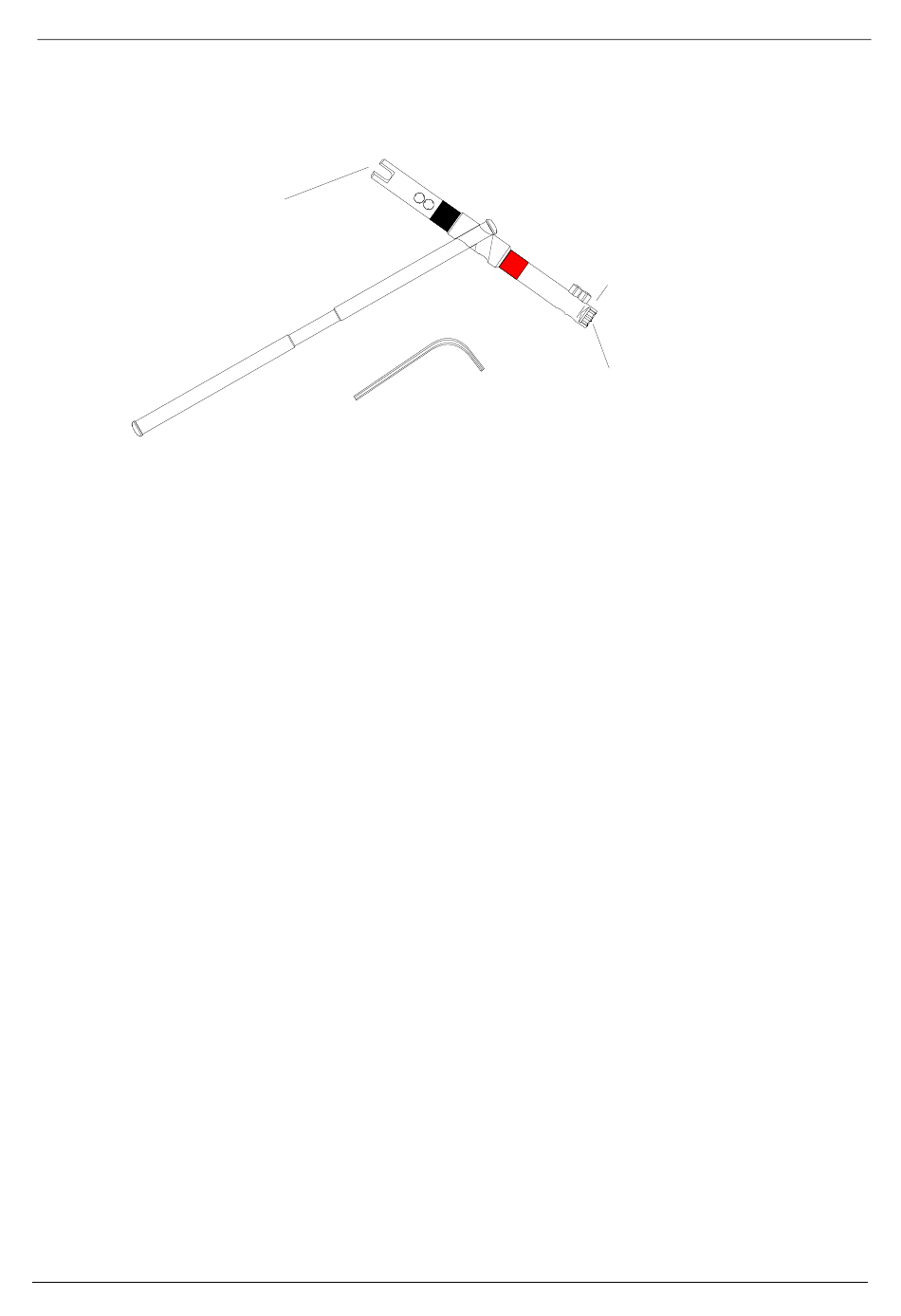

runder Schlitzzapfen für Lasttrennschalter (schwarz)
round U-shaped journal for switch-disconnector
(black)
Schalterstellungsanzeiger
Die Schalterstellungsanzeiger geben in Verbindung
mit dem Blindschaltbild den Schaltzustand von Last-
trennschalter, Erdungsschalter und der HH-Siche-
rungsauslösung an.
DRIESCHER • WEGBERG
Sechskantschlüssel (SW5) für HH-Sicherungen
hexagonal wrench (SW5) for HV HRC fuses
®
®
MINEX
-C ABSzero
DRIESCHER • WEGBERG
Operation
The operation is performed with a switch crank.
runder Zapfen für Erdungsschalter (rot)
round journal for earthing switch (red)
Innensechskant (SW 14) für Schnellverschluss
hexagonal recess (SW14) for quick release lock
Switch position indicator
The switch position indicators together with the
mimic diagram show the switch condition of
switch-disconnector, earthing switch and the HV
HRC fuse indication.
