Kabelprüfung und Kabelfehlerortung
Kabelprüfung bei angeschlossenem Kabel
ist eine besondere Beanspruchung der
Trennstrecke innerhalb der Schaltkammern.
Unzulässige Überspannungen infolge von
reflektierenden Überspannungswellen ver-
meiden. Überspannungsableiter oder ent-
sprechende Schutzbeschaltungen vorse-
hen.
Verwenden Sie nur die im Lieferumfang
enthaltenen Kabelstifte.
•
Kabel durch zugeordnete Lasttrennschalter
beidseitig freischalten und gegen Wiederein-
schalten sichern!
•
Spannungsfreiheit feststellen!
•
Erdungsschalter einschalten!
•
Abdeckung öffnen.
•
Die Ausgänge am Spannungsanzeigesystem
erden.
•

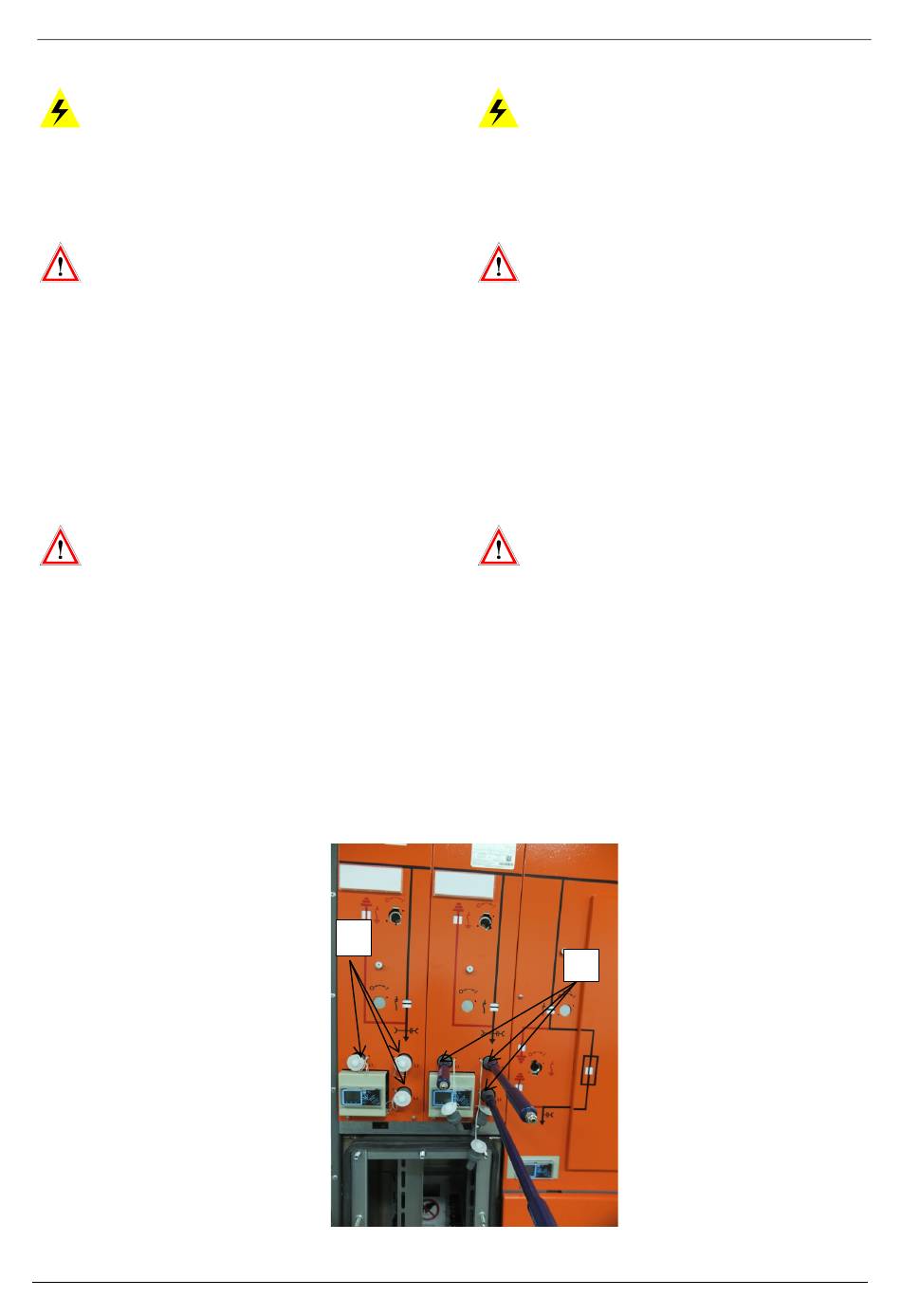

Dichtstopfen (1) durch Drehen und Ziehen vom
galvanischen Zugriff entfernen.
Die Isolierung der Prüfstifte (2) auf Beschä-
digungen z.B. Risse prüfen! Prüfstifte mit
beschädigter Isolierung nicht benutzen,
sondern austauschen!
•
Prüfstifte reinigen, trocknen und die Gummi-
buchsen an der Dichtfläche mit Montagegleit-
paste einreiben.
•
Prüfstifte in den galvanischen Zugriff einführen
und handfest verschrauben:
L1: kurzer Prüfstift
L2: mittlerer Prüfstift
L3: langer Prüfstift
Leitungsverbindung zwischen Prüfstiften und Ka-
-
belprüfgerät herstellen.
Die Schlagweiten zwischen
-
den einzelnen Prüfstiften
durch elektrische Anschluss-
oder Verbindungselemente
nicht überbrücken oder redu-
zieren.
Elektrische Mindestabstände
-
zu geerdeten Teilen einhal-
ten!
Bedienungsanleitung
-
Prüfgerätehersteller
ten!
Erdungsschalter ausschalten.
-
Kabelprüfung bzw. Fehler- or-
-
tung durchführen.
Prüfgleichspannung max
-
6 U
30 min.
0
VLF-Prüfung (0,1Hz) max. 3
-
U
60min.
0
1
der
beach-
DRIESCHER • WEGBERG
®
MINEX
-C ABSzero
DRIESCHER • WEGBERG
Cable testing and cable fault location
Cable testing with connected cables means
special stress to the isolating distance within
the arcing chambers.
Avoid inadmissible overvoltages due to re-
flected overvoltage waves. Provide lightning
arresters or corresponding suppressor cir-
cuits.
Only use cable test pins included in the de-
livery.
•
Use the appropriate switch disconnectors
to interrupt the power supply on both ends
of the cable and secure against reclosing.
•
Verify the isolation from supply!
•
Switch ON the earthing switch!
•
Open the cover.
•
Earth the outputs at the voltage indication
system
•
Remove the sealing plugs (1) from the
galvanical access by turning and pulling.
Check the insulation of the test pins (2) for
damage i.e. cracks! Do not use test pins with
damaged insulation, but replace these!
•
Clean and dry the test pins and rub mounting an-
tifriction
paste
of the rubber bushes.
•
Enter the test pins into the galvanical access and
screw them finger-tight.
L1: short test pin
L2: middle test pin
L3: long test pin
Realise the wire connection between test pins and
-
cable-testing device.
2
®
(DE-EN)
onto
the
sealing
Do not link or reduce the
-
clearances between the in-
dividual test pins by means
of electrical or connection
elements!
Observe the electrical mini-
-
mum clearances to earthed
parts!
Follow the operating man-
-
ual of the manufacturer of
the testing device.
Switch
OFF
-
switch.
Perform a cable testing or
-
cable fault locating.
D.C. test voltage max. 6 U
-
max. 30 minutes.
VLF-test (0,1Hz) max. 3 U
-
60 minutes.
face
earthing
0
0
49
