DRIESCHER • WEGBERG

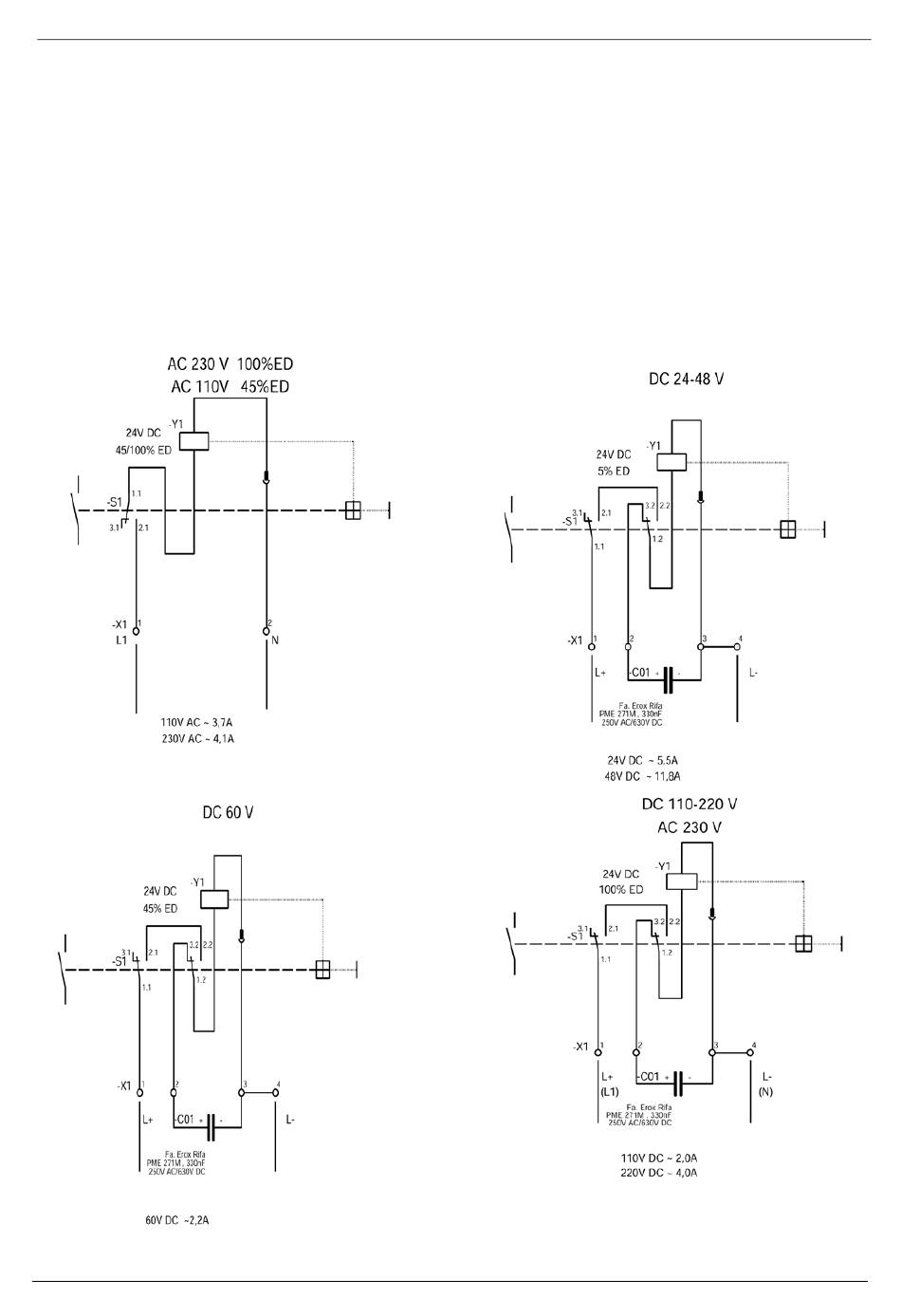

Magnetauslöser (Option)
Der Magnetauslöser (Hilfsauslöser) ist nicht für
100 % Einschaltdauer ausgelegt, deshalb wird der
Stromkreis immer über den Hilfsschalter abgeschal-
tet.
Bei AC 110 – 230V wird ein Hilfsschalter zur Un-
-
terbrechung verwendet, der beim Ausschalten
des Lasttrennschalters öffnet.
Bei DC Anwendung werden zusätzlich ein Hilfs-
-
schalter und ein Entstörkondensator verwendet.
52
Trip coil (option)
The trip coil (auxiliary coil) is not designed for 100%
ON-time, so always shut OFF the circuit via the
auxiliary switch.
-
-
®
®
MINEX
-C ABSzero
(DE-EN)
With AC 110 – 230V, one auxiliary switch is used
for the interruption; which opens if the switch is
switched OFF.
With DC applications, a second auxiliary switch
and a suppression capacitor are used addition-
ally.
