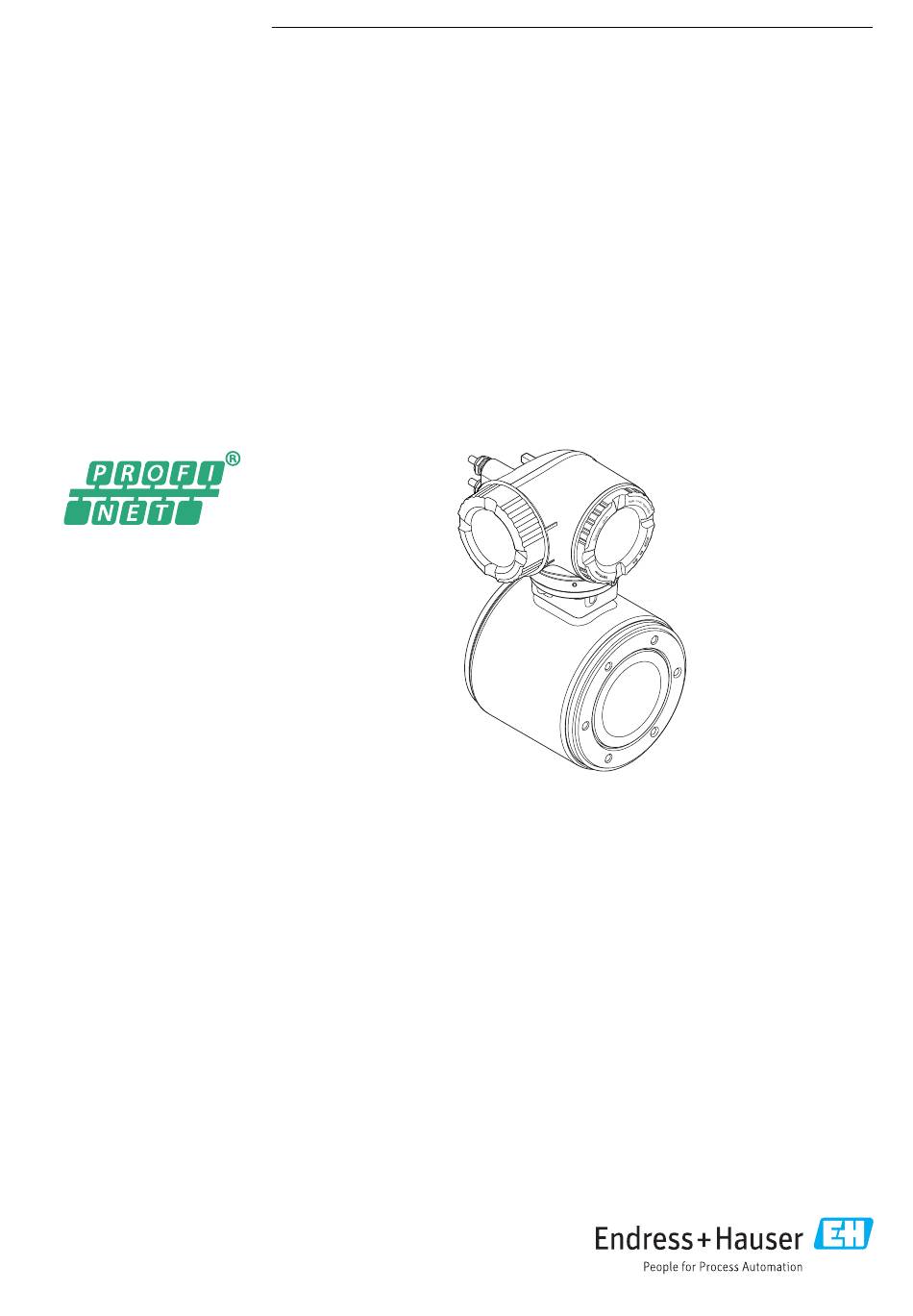

Seite 1 Products Solutions Services BA01718D/06/DE/04.24-00 71659975 2024-07-17 Gültig ab Version 01.01.zz (Gerätefirmware) Betriebsanleitung Proline Promag H 300 PROFINET Magnetisch-induktives Durchflussmessgerät...
Seite 2 Sicherheitshinweise" sowie alle anderen, arbeitsspezifischen Sicherheitshinweise im Dokument sorgfältig lesen. • Der Hersteller behält sich vor, technische Daten ohne spezielle Ankündigung dem ent- wicklungstechnischen Fortschritt anzupassen. Über die Aktualität und eventuelle Erwei- terungen dieser Anleitung gibt Ihre Endress+Hauser Vertriebszentrale Auskunft. Endress+Hauser...
Seite 3: Inhaltsverzeichnis
Proline Promag H 300 PROFINET Inhaltsverzeichnis Inhaltsverzeichnis 6.1.2 Anforderungen aus Umgebung und Hinweise zum Dokument ... . 6 Prozess ..... . . 25 Dokumentfunktion .
Seite 4 Inhaltsverzeichnis Proline Promag H 300 PROFINET 8.3.10 Anwenderrollen und ihre Zugriffs- 10.6 Erweiterte Einstellungen ....110 rechte ......60 10.6.1 Parameter zur Eingabe des Freigabe-...
Seite 5 13.2 Mess- und Prüfmittel ....184 13.3 Endress+Hauser Dienstleistungen ..Reparatur ..... . . 185 14.1 Allgemeine Hinweise .
Seite 6: Hinweise Zum Dokument
Hinweise zum Dokument Proline Promag H 300 PROFINET Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebens- zyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungsbeseitigung, Wartung und Entsorgung.
Seite 7: Werkzeugsymbole
Proline Promag H 300 PROFINET Hinweise zum Dokument 1.2.4 Werkzeugsymbole Symbol Bedeutung Schlitzschraubendreher Innensechskantschlüssel Gabelschlüssel 1.2.5 Symbole für Informationstypen Symbol Bedeutung Erlaubt Abläufe, Prozesse oder Handlungen, die erlaubt sind. Zu bevorzugen Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind. Verboten Abläufe, Prozesse oder Handlungen, die verboten sind.
Seite 8: Dokumentation
Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Folgende Dokumentationen können je nach bestellter Geräteausführung verfügbar sein:...
Seite 9: Sicherheitshinweise
Proline Promag H 300 PROFINET Sicherheitshinweise Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert.
Seite 10: Arbeitssicherheit
HINWEIS Klärung bei Grenzfällen: ‣ Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, übernimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Tempera- tur, Konzentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Kor- rosionsbeständigkeit bewirken können.
Seite 11: Gerätespezifische It-Sicherheit
Proline Promag H 300 PROFINET Sicherheitshinweise IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Produkt und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementie- ren. Gerätespezifische IT-Sicherheit Um die betreiberseitigen Schutzmaßnahmen zu unterstützen, bietet das Gerät einige spe- zifische Funktionen.
Seite 12: Zugriff Via Webserver
Sicherheitshinweise Proline Promag H 300 PROFINET Im Auslieferungszustand besitzt das Gerät keinen Freigabecode und entspricht dem Wert: 0000 (offen). WLAN-Passphrase: Betrieb als WLAN Access Point Eine Verbindung zwischen einem Bediengerät (z.B. Notebook oder Tablet) und dem Gerät über die optional bestellbare WLAN-Schnittstelle (→  70) wird durch den Netzwerk- schlüssel geschützt.
Seite 13 Proline Promag H 300 PROFINET Sicherheitshinweise die Vergabe von Zutrittsberechtigungen und auch technische Maßnahmen wie zum Bei- spiel eine Netzwerksegmentierung. Messumformer mit einer Ex de Zulassung dürfen nicht über die Serviceschnittstelle (CDI-RJ45) angeschlossen werden! Bestellmerkmal "Zulassung Messumformer + Sensor", Optionen (Ex de): BA, BB, C1, C2, GA, GB, MA, MB, NA, NB BB, C2, GB, MB, NB Das Gerät kann in eine Ringtopologie eingebunden werden.
Seite 14: Produktbeschreibung
Produktbeschreibung Proline Promag H 300 PROFINET Produktbeschreibung Das Gerät besteht aus Messumformer und Messaufnehmer. Das Gerät ist als Kompaktausführung verfügbar: Messumformer und Messaufnehmer bilden eine mechanische Einheit. Produktaufbau N ic te r e rg ö ff iz e te n...
Seite 15: Warenannahme Und Produktidenti
• Seriennummer von Typenschildern im Device Viewer eingeben (www.endress.com/deviceviewer): Alle Informationen zum Gerät werden angezeigt. • Seriennummer von Typenschildern in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den DataMatrix-Code auf dem Typenschild scannen: Alle Informationen zum Gerät werden angezeigt.
Seite 16: Messumformer-Typenschild
Warenannahme und Produktidentifizierung Proline Promag H 300 PROFINET 4.2.1 Messumformer-Typenschild 3 4 5 Order code: Ser. no.: Ext. ord. cd.: Date: A0029192  2 Beispiel für ein Messumformer-Typenschild Herstelleradresse/Zertifikatshalter Name des Messumformers Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) Schutzart Raum für Zulassungen: Einsatz im explosionsgefährdeten Bereich...
Seite 17: Messaufnehmer-Typenschild
Proline Promag H 300 PROFINET Warenannahme und Produktidentifizierung 4.2.2 Messaufnehmer-Typenschild Order code: Ser. no.: Ext. ord. cd.: Date: A0029204  3 Beispiel für Messaufnehmer-Typenschild Name des Messaufnehmers Herstelleradresse/Zertifikatshalter Bestellcode (Order code) Seriennummer (Ser. no.) Erweiterter Bestellcode (Ext. ord. cd.) →  17 Durchfluss;...
Seite 18: Symbole Auf Dem Gerät
Warenannahme und Produktidentifizierung Proline Promag H 300 PROFINET 4.2.3 Symbole auf dem Gerät Symbol Bedeutung WARNUNG! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermieden wird, zu Tod oder schwerer Körperverletzung führen kann. Um die Art der potenziellen Gefahr und die zur Vermeidung der Gefahr erforderlichen Maßnahmen herauszufinden, die Dokumenta-...
Seite 19: Lagerung Und Transport
Proline Promag H 300 PROFINET Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: ‣ Um Stoßsicherheit zu gewährleisten, in Originalverpackung lagern. ‣ Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. Sie verhindern mechanische Beschädigungen an den Dichtflächen sowie Verschmut- zungen im Messrohr.
Seite 20: Messgeräte Mit Hebeösen
Lagerung und Transport Proline Promag H 300 PROFINET 5.2.2 Messgeräte mit Hebeösen VORSICHT Spezielle Transporthinweise für Geräte mit Hebeösen ‣ Für den Transport ausschließlich die am Gerät oder an den Flanschen angebrachten Hebeösen verwenden. ‣ Das Gerät muss immer an mindestens zwei Hebeösen befestigt werden.
Seite 21: Montage
Proline Promag H 300 PROFINET Montage Montage Montagebedingungen 6.1.1 Montageposition Montageort • Gerät nicht am höchsten Punkt der Rohrleitung einbauen. • Gerät nicht vor einem freien Rohrauslauf in einer Fallleitung einbauen. A0042131 Der Einbau des Geräts in eine Steigleitung ist zu bevorzugen.
Seite 22 Montage Proline Promag H 300 PROFINET A0028981 Belüftungsventil Rohrleitungssiphon Länge der Fallleitung Einbau bei teilgefüllter Rohrleitung • Bei teilgefüllten Rohrleitungen mit Gefälle eine dükerähnliche Einbauweise vorsehen. • Der Einbau einer Reinigungsklappe wird empfohlen. A0041088 Einbau in der Nähe von Pumpen HINWEIS Unterdruck im Messrohr kann die Messrohrauskleidung beschädigen!
Seite 23: Einbaulage
Proline Promag H 300 PROFINET Montage L > 10 m (33 ft) A0041092 Angaben zur Vibrations- und Schockfestigkeit des Messsystems →  204 Einbaulage Die Pfeilrichtung auf dem Typenschild hilft, das Messgerät entsprechend der Durchfluss- richtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
Seite 24: Ein- Und Auslaufstrecken
Montage Proline Promag H 300 PROFINET A0015591 Horizontal • Die Messelektrodenachse sollte vorzugsweise waagerecht liegen. Dadurch wird eine kurzzeitige Isolierung der Messelektroden infolge mitgeführter Luftblasen vermieden. • Die Leerrohrüberwachung funktioniert nur, wenn das Messumformergehäuse nach oben gerichtet ist. Ansonsten ist nicht gewährleistet, dass die Leerrohrüberwachung bei teil- gefülltem oder leerem Messrohr wirklich anspricht.
Seite 25: Anforderungen Aus Umgebung Und Prozess
Proline Promag H 300 PROFINET Montage A0042132 Einbaumaße Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau" 6.1.2 Anforderungen aus Umgebung und Prozess Umgebungstemperaturbereich Messumformer Standard: –40 … +60 °C (–40 … +140 °F) Vor-Ort-Anzeige –20 …...
Seite 26: Spezielle Montagehinweise
Montage Proline Promag H 300 PROFINET [mbar] 8 m/s 7 m/s 6 m/s 5 m/s 4 m/s 3 m/s max. 8° 2 m/s 1 m/s d / D A0029002 6.1.3 Spezielle Montagehinweise Wetterschutzhaube 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47)
Seite 27: Messgerät Vorbereiten
Proline Promag H 300 PROFINET Montage 6.2.2 Messgerät vorbereiten 1. Sämtliche Reste der Transportverpackung entfernen. 2. Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen. 3. Aufkleber auf dem Elektronikraumdeckel entfernen. 6.2.3 Messumformergehäuse drehen Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, kann das Mes- sumformergehäuse gedreht werden.
Seite 28: Anzeigemodul Drehen
Montage Proline Promag H 300 PROFINET 6.2.4 Anzeigemodul drehen Um die Ables- und Bedienbarkeit zu erleichtern, kann das Anzeigemodul gedreht werden. – – – 3 mm A0030035 1. Je nach Geräteausführung: Sicherungskralle des Anschlussraumdeckels lösen. 2. Anschlussraumdeckel abschrauben. 3. Anzeigemodul in die gewünschte Position drehen: Max. 8 × 45° in jede Richtung.
Seite 29: Elektrischer Anschluss
Proline Promag H 300 PROFINET Elektrischer Anschluss Elektrischer Anschluss WARNUNG Spannungsführende Bauteile! Unsachgemäße Arbeiten an elektrischen Anschlüssen können zu einem Stromschlag führen. ‣ Trennvorrichtung (Schalter oder Leistungsschalter) einrichten, mit der das Gerät leicht von der Versorgungsspannung getrennt werden kann. ‣...
Seite 30: Anforderungen An Das Verbindungskabel - Abgesetztes Anzeige- Und Bedienmodul
Elektrischer Anschluss Proline Promag H 300 PROFINET Stromausgang 0/4…20 mA Normales Installationskabel ausreichend. Impuls- /Frequenz- /Schaltausgang Normales Installationskabel ausreichend. Relaisausgang Normales Installationskabel ausreichend. Stromeingang 0/4…20 mA Normales Installationskabel ausreichend. Statuseingang Normales Installationskabel ausreichend. Kabeldurchmesser • Mit ausgelieferte Kabelverschraubungen: M20 × 1,5 mit Kabel ⌀ 6 … 12 mm (0,24 … 0,47 in) •...
Seite 31 Proline Promag H 300 PROFINET Elektrischer Anschluss Standardkabel 4 Adern (2 Paare); paarverseilt mit gemeinsamem Schirm, Aderquerschnitt mini- mal 0,34 mm (22 AWG) Schirmung Kupfer-Geflecht verzinnt, optische Abdeckung ≥ 85 % Kabelimpedanz (Paar) Minimal 80 Ω Kabellänge Maximal 300 m (1 000 ft), maximaler Schleifwiderstand 20 Ω...
Seite 32: Klemmenbelegung
Elektrischer Anschluss Proline Promag H 300 PROFINET 7.2.3 Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge Die Klemmenbelegung der Ein- und Ausgänge ist von der jeweiligen Bestellvariante des Geräts abhängig. Die gerätespezifische Klemmenbelegung ist auf einem Aufkleber in der Klemmenabdeckung dokumentiert. Versorgungsspannung Ein-/Ausgang 1...
Seite 33: Messgerät Anschließen
Proline Promag H 300 PROFINET Elektrischer Anschluss 2. Wenn das Messgerät ohne Kabelverschraubungen ausgeliefert wird: Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen. 3. Wenn das Messgerät mit Kabelverschraubungen ausgeliefert wird: Anforderungen an Anschlusskabel beachten →  29. Messgerät anschließen HINWEIS Einschränkung der elektrischen Sicherheit durch falschen Anschluss! ‣...
Seite 34 Elektrischer Anschluss Proline Promag H 300 PROFINET 4. Halterung des Anzeigemoduls abziehen. N ic N ic te r te r e rg ö ff e rg ö ff iz e iz e te n te n s io ri r...
Seite 35 Proline Promag H 300 PROFINET Elektrischer Anschluss 22 mm 24 mm – A0033984 4. Kabel gemäß Klemmenbelegung anschließen.  Klemmenbelegung Signalkabel: Die gerätespezifische Klemmenbelegung ist auf einem Aufkleber in der Klemmenabdeckung dokumentiert. Klemmenbelegung Anschluss Versorgungsspannung: Aufkleber in der Klem- menabdeckung oder →  32.
Seite 36: Messumformer In Ein Netzwerk Einbinden
Elektrischer Anschluss Proline Promag H 300 PROFINET 7.3.2 Messumformer in ein Netzwerk einbinden In diesem Kapitel werden nur die grundsätzlichen Anschlussschlussmöglichkeiten für eine Einbindung des Geräts in ein Netzwerk dargestellt. Vorgehensweise für den korrekten Anschluss des Messumformers →  33.
Seite 37 Proline Promag H 300 PROFINET Elektrischer Anschluss In eine Ringtopologie einbinden Die Einbindung erfolgt über den Anschluss für die Signalübertragung (Ausgang 1) und dem Anschluss an der Serviceschnittstelle (CDI-RJ45). Beim Anschluss zu beachten: • Empfohlenes Kabel: CAT5e, CAT6 oder CAT7, mit geschirmten Stecker (z.B. Fabrikat YAMAICHI ;...
Seite 38: Anschluss Abgesetztes Anzeige- Und Bedienmodul Dkx001
Elektrischer Anschluss Proline Promag H 300 PROFINET 7.3.3 Anschluss abgesetztes Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  187. • Das abgesetztes Anzeige- und Bedienmodul DKX001 ist nur für folgende Gehäu- seausführung verfügbar: Bestellmerkmal "Gehäuse": Option A "Alu, beschichtet"...
Seite 39 Erdungsringe dürfen diese Kunststoffscheiben/Dich- tungen deshalb nicht entfernt werden bzw. diese sind immer zu montieren! • Erdungsringe können bei Endress+Hauser als Zubehörteil DK5HR* separat bestellt wer- den (enthält keine Dichtungen). Bei der Bestellung darauf achten, dass die Erdungsringe kompatibel zum Elektrodenwerkstoff sind.
Seite 40: Potenzialausgleich Über Erdungselektroden Am Prozessanschluss
Elektrischer Anschluss Proline Promag H 300 PROFINET Potenzialausgleich über Erdungselektroden am Prozessanschluss A0028972 Sechskantschrauben Prozessanschluss Integrierte Erdungselektroden O-Ring-Dichtung Messaufnehmer Spezielle Anschlusshinweise 7.5.1 Anschlussbeispiele PROFINET A0028767  8 Anschlussbeispiel für PROFINET Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten Gerätestecker Messumformer Endress+Hauser...
Seite 41 Proline Promag H 300 PROFINET Elektrischer Anschluss PROFINET: MRP (Media Redundancy Protocol) A0027544 Automatisierungssystem (z.B. SPS) Ethernet-Switch Kabelspezifikation beachten →  29 Messumformer Verbindungskabel zwischen den beiden Messumformern PROFINET: Systemredundanz S2 A0039553  9 Anschlussbeispiel Systemredundanz S2 Automatisierungssystem 1 (z.B. SPS) Synchronisation Automatisierungssysteme Automatisierungssystem 2 (z.B.
Seite 42 Elektrischer Anschluss Proline Promag H 300 PROFINET 4...20 mA A0028759  11 Anschlussbeispiel für Stromausgang 4-20 mA (passiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Analoges Anzeigeinstrument: Maximale Bürde beachten Messumformer Impuls-/Frequenzausgang 12345 A0028761  12 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv) Automatisierungssystem mit Impuls-/Frequenzeingang (z.B.
Seite 43: Relaisausgang
Proline Promag H 300 PROFINET Elektrischer Anschluss Relaisausgang A0028760  14 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten →  196 Stromeingang A0028915  15 Anschlussbeispiel für 4…20 mA Stromeingang Spannungsversorgung Klemmenkasten Externes Messgerät (zum Einlesen von z.B. Druck oder Temperatur)
Seite 44: Hardwareeinstellungen
Elektrischer Anschluss Proline Promag H 300 PROFINET Hardwareeinstellungen 7.6.1 Gerätenamen einstellen Eine Messstelle kann innerhalb einer Anlage anhand der Messstellenbezeichnung schnell identifiziert werden. Die Messstellenbezeichnung entspricht dem Gerätenamen (Name of Station der PROFINET-Spezifikation). Der ab Werk vorgegebene Gerätename kann über DIP-Schalter oder das Automatisierungssystem angepasst werden.
Seite 45: Default Ip-Adresse Aktivieren
Proline Promag H 300 PROFINET Elektrischer Anschluss A0034498 1. Je nach Gehäuseausführung: Sicherungskralle oder Befestigungsschraube des Gehäu- sedeckels lösen. 2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen und gegebe- nenfalls Vor-Ort-Anzeige vom Hauptelektronikmodul trennen . 3. Gewünschten Gerätename über die entsprechenden DIP-Schalter auf dem I/O-Elektronikmodul einstellen.
Seite 46: Schutzart Sicherstellen
Elektrischer Anschluss Proline Promag H 300 PROFINET 2. Je nach Gehäuseausführung: Gehäusedeckel abschrauben oder öffnen und gegebe- nenfalls Vor-Ort-Anzeige vom Hauptelektronikmodul trennen . 3. DIP-Schalter Nr. 2 auf dem I/O-Elektronikmodul von OFF → ON setzen. 4. Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
Seite 47: Bedienungsmöglichkeiten
Proline Promag H 300 PROFINET Bedienungsmöglichkeiten Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten A0034513 Vor-Ort-Bedienung via Anzeigemodul Computer mit Webbrowser oder mit Bedientool (z. B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) Field Xpert SFX350 oder SFX370 Field Xpert SMT70 Mobiles Handbediengerät Automatisierungssystem (z. B. SPS)
Seite 48: Aufbau Und Funktionsweise Des Bedienmenüs
Bedienungsmöglichkeiten Proline Promag H 300 PROFINET Aufbau und Funktionsweise des Bedienmenüs 8.2.1 Aufbau des Bedienmenüs Zur Bedienmenü-Übersicht für Experten: Dokument "Beschreibung Geräteparameter" zum Gerät →  218 Bedienmenü für Bediener und Instandhalter Language Language Betrieb Parameter 1 Parameter n Untermenü 1 Untermenü...
Seite 49: Bedienphilosophie
Proline Promag H 300 PROFINET Bedienungsmöglichkeiten 8.2.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet (z. B. Bediener, Instandhalter). Zu jeder Anwenderrolle gehören typische Aufgaben innerhalb des Gerätelebenszyklus. Menü/Parameter Anwenderrolle und Aufgaben Inhalt/Bedeutung Language Aufgaben- Rolle "Bediener", "Instandhalter" • Festlegen der Bediensprache...
Seite 50: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige
Bedienungsmöglichkeiten Proline Promag H 300 PROFINET Zugriff auf Bedienmenü via Vor-Ort-Anzeige 8.3.1 Betriebsanzeige X X X X X X X 1120.50 A0029346 Betriebsanzeige Messstellenbezeichnung Statusbereich Anzeigebereich für Messwerte (bis zu 4 Zeilen) Bedienelemente →  56 Statusbereich Im Statusbereich der Betriebsanzeige erscheinen rechts oben folgende Symbole: •...
Seite 51 Proline Promag H 300 PROFINET Bedienungsmöglichkeiten Eingang Symbol Bedeutung Statuseingang Messkanalnummern Symbol Bedeutung Messkanal 1...4  Die Messkanalnummer wird nur angezeigt, wenn mehrere Kanäle desselben Mess- größentyps vorhanden sind (z.B. Summenzähler 1...3). Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen.
Seite 52: Navigieransicht
Bedienungsmöglichkeiten Proline Promag H 300 PROFINET 8.3.2 Navigieransicht Im Untermenü Im Assistenten /../Betrieb 0091-1 /../Stromausg. 1 Zugriff Anzeige Zuord. Strom Bediener Volumenfluss Status Verrieg. Anzeige A0013993-DE A0016327-DE Navigieransicht Navigationspfad zur aktuellen Position Statusbereich Anzeigebereich für die Navigation Bedienelemente →  56...
Seite 53: Untermenüs, Assistenten, Parameter
Proline Promag H 300 PROFINET Bedienungsmöglichkeiten Setup Erscheint: • Im Menü neben der Auswahl "Setup" • Links im Navigationspfad im Menü Setup Diagnose Erscheint: • Im Menü neben der Auswahl "Diagnose" • Links im Navigationspfad im Menü Diagnose Experte Erscheint: •...
Seite 54: Editieransicht
Bedienungsmöglichkeiten Proline Promag H 300 PROFINET 8.3.3 Editieransicht Zahleneditor +0.000 Xx – A0034250  18 Für die Eingabe von Werten in Parametern (z.B. Grenzwerte) Anzeigebereich der Eingabe Eingabemaske Eingabe bestätigen, löschen oder verwerfen Bedienelemente Texteditor Xxxxxxx A B C D E F G H I J K...
Seite 55: Eingabemasken
Proline Promag H 300 PROFINET Bedienungsmöglichkeiten Taste Bedeutung Enter-Taste • Kurzer Tastendruck: Auswahl bestätigen. • Tastendruck von 2 s: Eingabe bestätigen. Escape-Tastenkombination (Tasten gleichzeitig drücken) Editieransicht, ohne eine Änderung zu übernehmen schließen. Eingabemasken Symbol Bedeutung Großbuchstaben Kleinbuchstaben Zahlen Satz- und Sonderzeichen: = + – * / ² ³ ¼ ½ ¾ ( ) [ ] < > { } Satz- und Sonderzeichen: ' "...
Seite 56: Bedienelemente
Bedienungsmöglichkeiten Proline Promag H 300 PROFINET 8.3.4 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. Bei Assistenten Geht zum vorherigen Parameter. Bei Text- und Zahleneditor Die Eingabeposition nach links verschieben. Plus-Taste Bei Menü, Untermenü...
Seite 57 Proline Promag H 300 PROFINET Bedienungsmöglichkeiten Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. 1. Die Tasten  und  länger als 3 Sekunden drücken.  Das Kontextmenü öffnet sich. XXXXXXXXXX Setup Datensicherung Simulation Tastensperre ein A0034608-DE 2.
Seite 58: Navigieren Und Aus Liste Wählen
Bedienungsmöglichkeiten Proline Promag H 300 PROFINET 8.3.6 Navigieren und aus Liste wählen Zur Navigation im Bedienmenü dienen verschiedene Bedienelemente. Dabei erscheint der Navigationspfad links in der Kopfzeile. Die einzelnen Menüs sind durch vorangestellte Symbole gekennzeichnet, die auch in der Kopfzeile beim Navigieren angezeigt werden.
Seite 59: Hilfetext Aufrufen
Proline Promag H 300 PROFINET Bedienungsmöglichkeiten Der Direktzugriffscode besteht aus einer maximal 5-stelligen Nummer und der Kanalnum- mer, die den Kanal einer Prozessgröße identifiziert: z.B. 00914-2. Dieser erscheint wäh- rend der Navigieransicht rechts in der Kopfzeile des gewählten Parameters. 00914-2...
Seite 60: Anwenderrollen Und Ihre Zugriffsrechte
Bedienungsmöglichkeiten Proline Promag H 300 PROFINET Freig.code eing. Eingabewert nicht im zulässigen Bereich Min:0 Max:9999 A0014049-DE Zur Erläuterung der Editieransicht - bestehend aus Texteditor und Zahleneditor - mit Symbolen →  54, zur Erläuterung der Bedienelemente →  56 8.3.10 Anwenderrollen und ihre Zugriffsrechte Die beiden Anwenderrollen "Bediener"...
Seite 61: Tastenverriegelung Ein- Und Ausschalten
Proline Promag H 300 PROFINET Bedienungsmöglichkeiten Der Parameterschreibschutz via Vor-Ort-Bedienung kann durch Eingabe des anwender- spezifischen Freigabecodes im Parameter Freigabecode eingeben (→  111) über die jeweilige Zugriffsmöglichkeit aufgehoben werden. 1. Nach Drücken von  erscheint die Eingabeaufforderung für den Freigabecode.
Seite 62: Voraussetzungen
Bedienungsmöglichkeiten Proline Promag H 300 PROFINET 8.4.2 Voraussetzungen Computer Hardware Hardware Schnittstelle CDI-RJ45 WLAN Schnittstelle Der Computer muss über eine RJ45- Das Bediengerät muss über eine Schnittstelle verfügen. WLAN-Schnittstelle verfügen. Verbindung Standard Ethernet-Kabel Verbindung über Wireless LAN. Bildschirm Empfohlene Größe: ≥ 12" (abhängig von der Auflösung des Bildschirms) Empfohlenes Kabel: CAT5e, CAT6 oder CAT7, mit geschirmtem Stecker (z.
Seite 63: Bei Verbindungsproblemen
Proline Promag H 300 PROFINET Bedienungsmöglichkeiten Einstellungen Schnittstelle CDI-RJ45 WLAN Netzwerkverbindungen Nur die aktiven Netzwerkverbindungen zum Messgerät verwenden. Alle weiteren Netzwerkverbindungen wie Alle weiteren Netzwerkverbin- z. B. WLAN ausschalten. dungen ausschalten. Bei Verbindungsproblemen: →  140 Messgerät: Via Serviceschnittstelle CDI-RJ45 Gerät...
Seite 64 Bedienungsmöglichkeiten Proline Promag H 300 PROFINET Für den Aufbau einer Netzwerkverbindung über die Serviceschnittstelle (CDI-RJ45): DIP- Schalter "Default IP-Adresse" auf ON setzen. Anschließend besitzt das Messgerät die fest zugewiesene IP-Adresse 192.168.1.212. Die fest zugewiesene IP-Adresse 192.168.1.212 kann jetzt zum Aufbau der Netzwerkverbindung verwendet werden.
Seite 65: Passwort Eingeben
Proline Promag H 300 PROFINET Bedienungsmöglichkeiten 3. Passwort eingeben: Beim Messgerät ab Werk die Seriennummer (z.B. L100A802000).  LED am Anzeigemodul blinkt. Jetzt ist die Bedienung des Messgeräts mit dem Webbrowser, FieldCare oder DeviceCare möglich. Seriennummer befindet sich auf dem Typenschild.
Seite 66: Bedienoberfläche
Bedienungsmöglichkeiten Proline Promag H 300 PROFINET 3. Eingabe mit OK bestätigen. Freigabecode 0000 (Werkseinstellung); vom Kunden änderbar Wenn 10 Minuten lang keine Aktion durchgeführt wird, springt der Webbrowser automatisch auf die Login-Webseite zurück. 8.4.5 Bedienoberfläche A0029418 Funktionszeile Bediensprache auf der Vor-Ort-Anzeige...
Seite 67: Navigationsbereich
Proline Promag H 300 PROFINET Bedienungsmöglichkeiten Funktionen Bedeutung Konfiguration und Überprüfung aller notwendigen Parameter für den Verbindungsaufbau zum Messgerät: Netzwerk • Netzwerkeinstellungen (z.B. IP-Adresse, MAC-Adresse) • Geräteinformationen (z.B. Seriennummer, Firmware-Version) Logout Beenden des Bedienvorgangs und Aufruf der Login-Seite Navigationsbereich In dem Navigationsbereich können die Menüs, die zugehörigen Untermenüs und Parame- ter ausgewählt werden.
Seite 68: Ausloggen
Bedienungsmöglichkeiten Proline Promag H 300 PROFINET 8.4.7 Ausloggen Bei Bedarf vor dem Ausloggen: Datensicherung über Funktion Datenmanagement durchführen (Konfiguration vom Gerät laden). 1. In der Funktionszeile Eintrag Logout wählen.  Startseite mit dem Login erscheint. 2. Webbrowser schließen. 3. Wenn nicht mehr benötigt: Geänderte Eigenschaften vom Internetprotokoll (TCP/IP) zurücksetzen →...
Seite 69 Proline Promag H 300 PROFINET Bedienungsmöglichkeiten A0033719  22 Möglichkeiten der Fernbedienung via PROFINET-Netzwerk: Ringtopologie Automatisierungssystem, z.B. Simatic S7 (Siemens) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Webserver oder Computer mit Bedientool (z.B. FieldCare, DeviceCare, SIMATIC PDM) mit COM DTM "CDI Communication TCP/IP"...
Seite 70 Bedienungsmöglichkeiten Proline Promag H 300 PROFINET Via WLAN-Schnittstelle Die optionale WLAN-Schnittstelle ist bei folgender Geräteausführung vorhanden: Bestellmerkmal "Anzeige; Bedienung", Option G "4-zeilig, beleuchtet; Touch Control + WLAN" A0034570 Messumformer mit integrierter WLAN-Antenne Messumformer mit externer WLAN-Antenne LED leuchtet konstant: WLAN-Empfang am Messgerät ist aktiviert LED blinkt: WLAN-Verbindung zwischen Bediengerät und Messgerät ist hergestellt...
Seite 71: Fieldcare
Proline Promag H 300 PROFINET Bedienungsmöglichkeiten HINWEIS Folgendes beachten, um ein Netzwerkkonflikt zu vermeiden: ‣ Gleichzeitigen Zugriff von demselben mobilen Endgerät auf das Messgerät via Service- schnittstelle (CDI-RJ45) und WLAN-Schnittstelle vermeiden. ‣ Nur eine Serviceschnittstelle (CDI-RJ45 oder WLAN-Schnittstelle) aktivieren. ‣...
Seite 72 Bedienungsmöglichkeiten Proline Promag H 300 PROFINET Verbindungsaufbau 1. FieldCare starten und Projekt aufrufen. 2. Im Netzwerk: Neues Gerät hinzufügen.  Fenster Neues Gerät hinzufügen öffnet sich. 3. Option CDI Communication TCP/IP aus Liste wählen und mit OK bestätigen. 4. Rechter Mausklick auf CDI Communication TCP/IP und im geöffneten Kontextmenü...
Seite 73: Devicecare
DeviceCare Funktionsumfang Tool zum Verbinden und Konfigurieren von Endress+Hauser Feldgeräten. Am schnellsten lassen sich Feldgeräte von Endress+Hauser mit dem dedizierten Tool „DeviceCare“ konfigurieren. Es stellt zusammen mit den DTMs (Device Type Managers) eine komfortable und umfassende Lösung dar. Innovation-Broschüre IN01047S Bezugsquelle für Gerätebeschreibungsdateien →...
Seite 74: Systemintegration
Systemintegration Proline Promag H 300 PROFINET Systemintegration Übersicht zu Gerätebeschreibungsdateien 9.1.1 Aktuelle Versionsdaten zum Gerät Firmware-Version 01.01.zz • Auf Titelseite der Anleitung • Auf Messumformer-Typenschild • Firmwareversion Diagnose → Geräteinformation → Firmwareversion Freigabedatum Firmware-Version 07.2019 – Hersteller-ID 0x11 Hersteller-ID Diagnose → Geräteinformation → Hersteller-ID Geräte-ID...
Seite 75: Dateiname Der Herstellerspezifischen Gerätestammdatei (Gsd)
Proline Promag H 300 PROFINET Systemintegration Es können zwei verschiedene Gerätestammdateien (GSD) verwendet werden: Hersteller- spezifische GSD und PA-Profil GSD. 9.2.1 Dateiname der herstellerspezifischen Gerätestammdatei (GSD) Beispiel für den Dateinamen einer Gerätestammdatei: GSDML-V2.3.x-EH-PROMAG 300-yyyymmdd.xml GSDML Beschreibungssprache V2.3.x Version der PROFINET-Spezifikation...
Seite 76: Zyklische Datenübertragung
Systemintegration Proline Promag H 300 PROFINET Zyklische Datenübertragung 9.3.1 Übersicht Module Die folgende Darstellung zeigt welche Module dem Messgerät für den zyklischen Daten- austausch zur Verfügung stehen. Der zyklische Datenaustausch erfolgt mit einem Automa- tisierungssystem. Messgerät Richtung Leitsystem Datenfluss Module Slot Analog Input Module →...
Seite 77 Proline Promag H 300 PROFINET Systemintegration Datenstruktur Eingangsdaten Analog Input Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Messwert: Gleitkommazahl (IEEE 754) Status Kodierung des Status →  83 Digital Input Modul Digitale Eingangswerte vom Messgerät zum Automatisierungssystem übertragen.
Seite 78 Systemintegration Proline Promag H 300 PROFINET Datenstruktur Eingangsdaten Diagnose Input Byte 1 Byte 2 Byte 3 Byte 4 Nummer Diagnoseinformation Status Wert 0 Status Coding (hex) Status 0x00 Es liegt kein Gerätefehler vor. Ausfall (F): 0x01 Es liegt ein Gerätefehler vor. Der Messwert ist nicht mehr gültig.
Seite 79 Proline Promag H 300 PROFINET Systemintegration Datenstruktur Eingangsdaten Totalizer Control Byte 1 Byte 2 Byte 3 Byte 4 Byte 5 Messwert: Gleitkommazahl (IEEE 754) Status Kodierung des Status Auswahl: Ausgangsgröße Steuerwert vom Automatisierungssystem zum Messgerät übertragen. Slot Sub Slot Wert Eingangsgröße...
Seite 80 Systemintegration Proline Promag H 300 PROFINET Auswahl: Konfiguration Summenzähler Slot Sub-Slot Wert Steuerung Summenzähler Bilanzierung 11…13 Verrechnung der positiven Durchflussmenge Verrechnung der negativen Durchflussmenge Datenstruktur Ausgangsdaten (Submodul Totalizer Mode) Byte 1 Konfigurationsvariable Analog Output Modul Kompensationswerte vom Automatisierungssystem zum Messgerät übertragen.
Seite 81 Proline Promag H 300 PROFINET Systemintegration Dichte Temperatur Einheiten-Code Einheit Einheiten-Code Einheit 32837 lb/bbl (us;oil) 32834 lb/bbl (us;tank) 1403 lb/gal (imp) 32838 lb/bbl (imp;beer) 32839 lb/bbl (imp;oil) Datenstruktur Ausgangsdaten Analog Output Byte 1 Byte 2 Byte 3 Byte 4 Byte 5...
Seite 82 Systemintegration Proline Promag H 300 PROFINET Datenstruktur Ausgangsdaten Digital Output Byte 1 Byte 2 1) 2) Digital Output Status Kodierung des Status →  83 Die Steuervariable wird bei Status BAD nicht übernommen. Heartbeat Verifizierungs-Modul Diskrete Ausgangswerte vom Automatisierungssystem empfangen und diskrete Eingangs- werte vom Messgerät zum Automatisierungssystem übertragen.
Seite 83: Eingangsdaten Heartbeat Verifizierungs-Modul
Proline Promag H 300 PROFINET Systemintegration Eingangsdaten Heartbeat Verifizierungs-Modul Byte 1 Byte 2 Diskret Input Status Kodierung des Status →  83 9.3.3 Kodierung des Status Status Kodierung (hex) Bedeutung BAD - Maintenance alarm 0x24 Es ist kein Messwert verfügbar, da ein Gerätefehler vorliegt.
Seite 84: Startup-Parametrierung
Systemintegration Proline Promag H 300 PROFINET Slot Werkseinstellung Summenzähler 2 Summenzähler 3 9.3.5 Startup-Parametrierung Durch die Aktivierung der Startup-Parametrierung wird die Konfiguration der wichtigsten Parameter des Messgeräts vom Automatisierungssystem übernommen und verwendet. Die folgenden Konfigurationen werden vom Automatisierungssystem übernommen. Startup-Parametrierung •...
Seite 85: Systemredundanz S2
Proline Promag H 300 PROFINET Systemintegration Systemredundanz S2 Für kontinuierlich betriebene Prozesse ist ein redundanter Aufbau mit zwei Automatisie- rungssystemen notwendig. Bei Ausfall eines Systems ist ein unterbruchsfreier Betrieb durch das zweite System gewährleistet. Das Messgerät unterstützt eine Systemredundanz S2 und kann gleichzeitig mit beiden Automatisierungssystemen kommunizieren.
Seite 86: Inbetriebnahme
Inbetriebnahme Proline Promag H 300 PROFINET Inbetriebnahme 10.1 Montage- und Anschlusskontrolle Vor der Inbetriebnahme des Geräts: ‣ Sicherstellen, dass die Montage- und Anschlusskontrolle erfolgreich durchgeführt wurde. • Checkliste "Montagekontrolle" →  28 • Checkliste "Anschlusskontrolle" →  46 10.2 Messgerät einschalten ‣...
Seite 87: Messgerät Konfigurieren
Proline Promag H 300 PROFINET Inbetriebnahme 10.5 Messgerät konfigurieren Das Menü Setup mit seinen geführten Assistenten enthält alle Parameter, die für den Standard-Messbetrieb benötigt werden. X X X X X X X 20.50 Hauptmenü Display language Deutsch Anzeige/Betrieb Setup Hauptmenü...
Seite 88: Messstellenbezeichnung Festlegen
Inbetriebnahme Proline Promag H 300 PROFINET ‣ Relaisausgang 1 … n →  103 ‣ Anzeige →  113 ‣ →  105 Schleichmengenunterdrückung ‣ Leerrohrüberwachung →  106 ‣ Erweitertes Setup →  110 10.5.1 Messstellenbezeichnung festlegen Eine Messstelle kann innerhalb einer Anlage anhand der Messstellenbezeichnung schnell identifiziert werden.
Seite 89: Systemeinheiten Einstellen
Proline Promag H 300 PROFINET Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige / Eingabe Werkseinstellung MAC-Adresse Zeigt MAC-Adresse des Messgeräts. Eineindeutige 12-stellige Zei- Jedes Messgerät erhält eine chenfolge aus Zahlen und individuelle Adresse.  MAC = Media-Access-Control Buchstaben, z.B.: 00:07:05:10:01:5F IP-Adresse IP-Adresse des im Messgerät integrierten 4 Oktett: 0 …...
Seite 90 Inbetriebnahme Proline Promag H 300 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl Werkseinstellung Volumenflusseinheit – Einheit für Volumenfluss wäh- Einheiten-Auswahl- Abhängig vom Land: len. liste • l/h • gal/min (us) Auswirkung Die gewählte Einheit gilt für: • Ausgang • Schleichmenge •...
Seite 91: Analog Inputs Konfigurieren
Proline Promag H 300 PROFINET Inbetriebnahme 10.5.4 Analog Inputs konfigurieren Das Untermenü Analog inputs führt den Anwender systematisch zu den einzelnen Unter- menü Analog input 1 … n. Von dort gelangt man zu den Parametern des jeweiligen Ana- log Inputs.
Seite 92: I/O-Konfiguration Anzeigen
Inbetriebnahme Proline Promag H 300 PROFINET 10.5.5 I/O-Konfiguration anzeigen Das Untermenü I/O-Konfiguration führt den Anwender durch alle Parameter, in denen die Konfiguration der I/O-Module angezeigt wird. Navigation Menü "Setup" → I/O-Konfiguration ‣ I/O-Konfiguration I/O-Modul 1 … n Klemmennummern →  92 I/O-Modul 1 …...
Seite 93 Proline Promag H 300 PROFINET Inbetriebnahme Navigation Menü "Setup" → Stromeingang ‣ Stromeingang 1 … n Klemmennummer →  93 Signalmodus →  93 →  93 0/4 mA-Wert 20mA-Wert →  93 Strombereich →  93 Fehlerverhalten →  93 Fehlerwert →...
Seite 94: Statuseingang Konfigurieren
Inbetriebnahme Proline Promag H 300 PROFINET 10.5.7 Statuseingang konfigurieren Das Untermenü Statuseingang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des Statuseingangs eingestellt werden müssen. Navigation Menü "Setup" → Statuseingang 1 … n ‣ Statuseingang 1 … n Zuordnung Statuseingang →...
Seite 95 Proline Promag H 300 PROFINET Inbetriebnahme Zuordnung Stromausgang 1 … n →  95 Strombereich →  95 →  96 0/4 mA-Wert 20mA-Wert →  96 Fester Stromwert →  96 Dämpfung Ausgang 1 … n →  96 →...
Seite 96 Inbetriebnahme Proline Promag H 300 PROFINET Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe 0/4 mA-Wert In Parameter Strombereich Wert für 4-mA-Strom einge- Gleitkommazahl mit Abhängig vom Land: (→  95) ist eine der folgen- ben. Vorzeichen • 0 l/h den Optionen ausgewählt: •...
Seite 97: Impuls-/Frequenz-/Schaltausgang Konfigurieren
Proline Promag H 300 PROFINET Inbetriebnahme 10.5.9 Impuls-/Frequenz-/Schaltausgang konfigurieren Der Assistent Impuls-/Frequenz-/Schaltausgang führt den Anwender systematisch durch alle Parameter, die für die Konfiguration des gewählten Ausgangstyps eingestellt werden können. Navigation Menü "Setup" → Erweitertes Setup → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →...
Seite 98 Inbetriebnahme Proline Promag H 300 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Betriebsart – Ausgang als Impuls-, Frequenz • Impuls – oder Schaltausgang festlegen. • Frequenz • Schalter Klemmennummer – Zeigt die vom PFS-Ausgangs- • Nicht belegt –...
Seite 99 Proline Promag H 300 PROFINET Inbetriebnahme Endfrequenz →  99 Messwert für Anfangsfrequenz →  100 →  100 Messwert für Endfrequenz Fehlerverhalten →  100 Fehlerfrequenz →  100 Invertiertes Ausgangssignal →  100 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Anzeige / ...
Seite 100 Inbetriebnahme Proline Promag H 300 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Messwert für Anfangsfrequenz In Parameter Betriebsart Messwert für Anfangsfrequenz Gleitkommazahl mit Abhängig von Land (→  97) ist die Option Fre- eingeben. Vorzeichen und Nennweite quenz und in Parameter Zuordnung Frequenzausgang (→...
Seite 101 Proline Promag H 300 PROFINET Inbetriebnahme Schaltausgang konfigurieren Navigation Menü "Setup" → Impuls-/Frequenz-/Schaltausgang ‣ Impuls-/Frequenz-/Schaltausgang 1 … n Betriebsart →  101 Klemmennummer →  101 Signalmodus →  101 Funktion Schaltausgang →  102 Zuordnung Diagnoseverhalten →  102 →...
Seite 102 Inbetriebnahme Proline Promag H 300 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Funktion Schaltausgang In Parameter Betriebsart ist Funktion für Schaltausgang • Aus – die Option Schalter ausge- wählen. • An wählt. • Diagnoseverhalten • Grenzwert • Überwachung Durchflussrichtung • Status Zuordnung Diagnoseverhalten •...
Seite 103: 10.5.10 Relaisausgang Konfigurieren
Proline Promag H 300 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Anzeige / Werkseinstellung Eingabe Einschaltverzögerung • In Parameter Betriebsart ist Verzögerungszeit für das Ein- 0,0 … 100,0 s – die Option Schalter ausge- schalten des Schaltausgangs wählt. festlegen. • In Parameter Funktion...
Seite 104 Inbetriebnahme Proline Promag H 300 PROFINET Fehlerverhalten →  105 Schaltzustand →  105 →  105 Relais im Ruhezustand Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Klemmennummer – Zeigt die vom Relaisausgangs- • Nicht belegt – modul belegten Klemmennum- •...
Seite 105: 10.5.11 Schleichmenge Konfigurieren
Proline Promag H 300 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Anzeige / Auswahl / Werkseinstellung Eingabe Einschaltverzögerung In Parameter Funktion Relais- Verzögerungszeit für das Ein- 0,0 … 100,0 s – ausgang ist die Option Grenz- schalten des Schaltausgangs wert ausgewählt. festlegen. Fehlerverhalten – Ausgangsverhalten bei Geräte- •...
Seite 106: 10.5.12 Leerrohrüberwachung Konfigurieren
Inbetriebnahme Proline Promag H 300 PROFINET 10.5.12 Leerrohrüberwachung konfigurieren Die Messgeräte werden bereits werksseitig mit Wasser (ca. 500 µS/cm) abgeglichen. Bei Flüssigkeiten mit einer tieferen Leitfähigkeit ist ein neuer Vollrohrabgleich vor Ort empfehlenswert. Das Untermenü Leerrohrüberwachung enthält Parameter, die für die Konfiguration der Leerrohrüberwachung eingestellt werden müssen.
Seite 107: 10.5.13 Durchflussdämpfung Konfigurieren
Proline Promag H 300 PROFINET Inbetriebnahme 10.5.13 Durchflussdämpfung konfigurieren Der Assistent Durchflussdämpfung konfigurieren führt den Anwender, abhängig vom gewählten Szenario, systematisch durch die Parameter: • Dämpfung für Anwendung konfigurieren Um die Durchflussdämpfung für die spezifischen Anforderungen der jeweiligen Prozess- anwendung zu konfigurieren.
Seite 108: 10.5.14 Assistent "Belagsindexjustierung
Inbetriebnahme Proline Promag H 300 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl / Anzeige Szenario Zutreffendes Szenario wählen. • Altes Gerät ersetzen • Dämpfung für Anwendung konfigurieren • Werkseinstellungen wiederherstellen Altes Gerät Zu ersetzendes Messgerät wählen. • Promag 10 (vor 2021) • Promag 50/53 •...
Seite 109 Proline Promag H 300 PROFINET Inbetriebnahme Navigation Menü "Experte" → Sensor → Belagsindexjustierung ‣ Belagsindexjustierung Voraussetzungen →  109 Fortschritt →  109 →  109 Referenzwert Belagsindex E 1 Signalrauschabstand →  109 Referenzwert Belagsindex E 2 →  109 Signalrauschabstand →...
Seite 110: Erweiterte Einstellungen
Inbetriebnahme Proline Promag H 300 PROFINET 10.6 Erweiterte Einstellungen Das Untermenü Erweitertes Setup mit seinen Untermenüs enthält Parameter für spezifi- sche Einstellungen. Navigation zum Untermenü "Erweitertes Setup" X X X X X X X 20.50 0104-1 Hauptmenü Display language Deutsch...
Seite 111: Parameter Zur Eingabe Des Freigabecodes Nutzen
Proline Promag H 300 PROFINET Inbetriebnahme ‣ Elektrodenreinigung →  118 ‣ WLAN-Einstellungen →  116 ‣ →  119 Heartbeat Setup ‣ Datensicherung →  120 ‣ Administration →  121 10.6.1 Parameter zur Eingabe des Freigabecodes nutzen Navigation Menü...
Seite 112 Inbetriebnahme Proline Promag H 300 PROFINET Navigation Menü "Setup" → Erweitertes Setup → Summenzähler 1 … n ‣ Summenzähler 1 … n Zuordnung Prozessgröße →  112 Einheit Summenzähler →  112 →  112 Betriebsart Summenzähler Fehlerverhalten →  112 Parameterübersicht mit Kurzbeschreibung...
Seite 113: Weitere Anzeigenkonfigurationen Durchführen
Proline Promag H 300 PROFINET Inbetriebnahme 10.6.4 Weitere Anzeigenkonfigurationen durchführen Im Untermenü Anzeige können alle Parameter rund um die Konfiguration der Vor-Ort- Anzeige eingestellt werden. Navigation Menü "Setup" → Erweitertes Setup → Anzeige ‣ Anzeige Format Anzeige →  114 1.
Seite 114 Inbetriebnahme Proline Promag H 300 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Format Anzeige Eine Vor-Ort-Anzeige ist vor- Darstellung der Messwerte für • 1 Wert groß – handen. Vor-Ort-Anzeige wählen. • 1 Bargraph + 1 Wert • 2 Werte •...
Seite 115 Proline Promag H 300 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung 3. Nachkommastellen In Parameter 3. Anzeigewert Anzahl Nachkommastellen für • x – ist ein Messwert festgelegt. Anzeigewert wählen. • x.x • x.xx • x.xxx • x.xxxx 4. Anzeigewert Eine Vor-Ort-Anzeige ist vor- Messwert wählen, der auf der...
Seite 116: Wlan Konfigurieren
Inbetriebnahme Proline Promag H 300 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe Werkseinstellung Trennzeichen Eine Vor-Ort-Anzeige ist vor- Trennzeichen für Dezimaldar- • . (Punkt) . (Punkt) handen. stellung von Zahlenwerten • , (Komma) wählen. Hintergrundbeleuchtung Eine der folgenden Bedingun- Hintergrundbeleuchtung der • Deaktivieren –...
Seite 117 Proline Promag H 300 PROFINET Inbetriebnahme Zuordnung SSID-Name →  117 SSID-Name →  118 →  118 Verbindungsstatus Empfangene Signalstärke →  118 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige WLAN – WLAN ein- und ausschalten. • Deaktivieren –...
Seite 118: Elektrodenreinigung Durchführen
Inbetriebnahme Proline Promag H 300 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige SSID-Name • In Parameter Zuordnung Anwenderdefinierten SSID- Max. 32-stellige Zei- EH_Gerätebezeich- SSID-Name ist die Option Namen eingeben (max. 32 Zei- chenfolge aus Zahlen, nung_letzte 7 Stellen Anwenderdefiniert ausge- chen).
Seite 119: Heartbeat Grundeinstellungen
Proline Promag H 300 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Werkseinstellung Anzeige ECC-Erholzeit Bei folgendem Bestellmerk- Erholdauer nach der Elektro- 1 … 600 s – mal: denreinigung festlegen, um "Anwendungspaket", Option EC Störungen der Signalausgänge "ECC Elektrodenreinigung" vorzubeugen. Die aktuellen Ausgabwerte werden derweil eingefroren.
Seite 120: Konfiguration Verwalten
Inbetriebnahme Proline Promag H 300 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Eingabe / Auswahl Anlagenbetreiber Anlagenbetreiber eingeben. Max. 32 Zeichen wie Buchstaben, Zahlen oder Sonderzeichen (z.B. @, %, /) Ort eingeben. Max. 32 Zeichen wie Buchstaben, Zahlen oder Sonderzeichen (z.B. @, %, /) Teilgefülltes Rohr...
Seite 121: Geräts Nutzen
Proline Promag H 300 PROFINET Inbetriebnahme Parameter Beschreibung Anzeige / Auswahl Sicherungsstatus Zeigt den aktuellen Status der Datensicherung oder -wiederher- • Keine stellung. • Sicherung läuft • Wiederherstellung läuft • Löschen läuft • Vergleich läuft • Wiederherstellung fehlgeschlagen • Sicherung fehlgeschlagen Vergleichsergebnis Vergleich der aktuellen Gerätedatensätze mit dem HistoROM...
Seite 122 Inbetriebnahme Proline Promag H 300 PROFINET Parameter zum Definieren des Freigabecodes nutzen Navigation Menü "Setup" → Erweitertes Setup → Administration → Freigabecode definieren ‣ Freigabecode definieren →  122 Freigabecode definieren Freigabecode bestätigen →  122 Parameterübersicht mit Kurzbeschreibung Parameter...
Seite 123: Simulation
Proline Promag H 300 PROFINET Inbetriebnahme Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Auswahl Gerät zurücksetzen Gesamte Gerätekonfiguration oder ein Teil der Konfiguration • Abbrechen auf einen definierten Zustand zurücksetzen. • Auf Auslieferungszustand • Gerät neu starten • S-DAT-Sicherung wiederherstellen Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen 10.7...
Seite 124 Inbetriebnahme Proline Promag H 300 PROFINET Schaltzustand 1 … n →  124 Simulation Gerätealarm →  124 →  125 Kategorie Diagnoseereignis Simulation Diagnoseereignis →  125 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe Zuordnung Simulation Prozessgröße – Prozessgröße für Simulation wählen, •...
Seite 125: Einstellungen Vor Unerlaubtem Zugriff Schüt- 71 Zen
Proline Promag H 300 PROFINET Inbetriebnahme Parameter Voraussetzung Beschreibung Auswahl / Eingabe Kategorie Diagnoseereignis – Kategorie des Diagnoseereignis aus- • Sensor wählen. • Elektronik • Konfiguration • Prozess Simulation Diagnoseereignis – Diagnoseereignis wählen, um dieses zu • Aus simulieren. • Auswahlliste Diagnose- ereignisse (abhängig von...
Seite 126: Immer Änderbare Parameter Via Vor-Ort-Anzeige
Danach kann der anwenderspezifische Freigabecode neu definiert werden. Via Webbrowser, FieldCare, DeviceCare (via Serviceschnittstelle CDI-RJ45), Feldbus Einen Resetcode können Sie nur von Ihrer lokalen Endress+Hauser Serviceorganisa- tion erhalten. Dieser muss extra für jedes Gerät berechnet werden. 1. Seriennummer des Geräts notieren.
Seite 127: Schreibschutz Via Verriegelungs
Proline Promag H 300 PROFINET Inbetriebnahme 4. Resetcode im Parameter Freigabecode zurücksetzen (→  122) eingeben.  Der Freigabecode wurde auf die Werkseinstellung 0000 zurückgesetzt. Er kann neu definiert werden →  125. Aus Gründen der IT-Sicherheit ist der berechnete Resetcode nur 96 h ab der genann- ten Betriebszeit und für die genannte Seriennummer gültig.
Seite 128: Betrieb
Betrieb Proline Promag H 300 PROFINET Betrieb 11.1 Status der Geräteverriegelung ablesen Anzeige aktiver Schreibschutz: Parameter Status Verriegelung Betrieb → Status Verriegelung Funktionsumfang von Parameter "Status Verriegelung" Optionen Beschreibung Keine Es gelten die Zugriffsrechte, die in Parameter Zugriffsrecht angezeigt werden →...
Seite 129: Untermenü "Prozessgrößen
Proline Promag H 300 PROFINET Betrieb 11.4.1 Untermenü "Prozessgrößen" Das Untermenü Prozessgrößen enthält alle Parameter, um die aktuellen Messwerte zu jeder Prozessgröße anzuzeigen. Navigation Menü "Diagnose" → Messwerte → Prozessgrößen ‣ Prozessgrößen Volumenfluss →  129 Massefluss →  129 →...
Seite 130: Summenzähler
Betrieb Proline Promag H 300 PROFINET Parameter Voraussetzung Beschreibung Anzeige Leitfähigkeit – Zeigt aktuell gemessene Leitfähigkeit Gleitkommazahl mit Vor- zeichen Abhängigkeit Die Einheit wird übernommen aus: Parameter Leitfähigkeitseinheit (→  90) Korrigierte Leitfähigkeit Eine der folgenden Bedingungen ist Zeigt aktuell korrigierte Leitfähigkeit Positive Gleitkommazahl erfüllt:...
Seite 131: Untermenü "Eingangswerte
Proline Promag H 300 PROFINET Betrieb Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Anzeige Summenzählerstatus 1 … n – Zeigt aktuellen Status vom Summen- • Good zähler. • Uncertain • Bad Summenzählerstatus (Hex) 1 … n In Parameter Target mode ist die Zeigt aktuellen Statuswert (Hex) vom 0 …...
Seite 132: Ausgangswerte
Betrieb Proline Promag H 300 PROFINET Navigation Menü "Diagnose" → Messwerte → Eingangswerte → Statuseingang 1 … n ‣ Statuseingang 1 … n Wert Statuseingang →  132 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Wert Statuseingang Zeigt aktuellen Eingangssignalpegel. • Hoch •...
Seite 133: Ausgangswerte Impuls-/Frequenz-/Schaltausgang
Proline Promag H 300 PROFINET Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Ausgangsstrom 1 Zeigt aktuell berechneten Stromwert vom Stromausgang. 3,59 … 22,5 mA Gemessener Strom Zeigt aktuell gemessenen Stromwert vom Stromausgang. 0 … 30 mA Ausgangswerte Impuls-/Frequenz-/Schaltausgang Das Untermenü Impuls-/Frequenz-/Schaltausgang 1 … n enthält alle Parameter, um die aktuellen Messwerte zu jedem Impuls-/Frequenz-/Schaltausgang anzuzeigen.
Seite 134: Messgerät An Prozessbedingungen Anpassen
Betrieb Proline Promag H 300 PROFINET Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige Schaltzustand Zeigt aktuellen Zustand des Relaisausgangs. • Offen • Geschlossen Schaltzyklen Zeigt Anzahl aller durchgeführten Schaltzyklen. Positive Ganzzahl Max. Schaltzyklenanzahl Zeigt die maximale Anzahl gewährleisteter Schaltzyklen. Positive Ganzzahl 11.5...
Seite 135: Funktionsumfang Von Parameter "Alle Summenzähler Zurücksetzen
Proline Promag H 300 PROFINET Betrieb Optionen Beschreibung Vorwahlmenge + Anhal- Die Summierung wird angehalten und der Summenzähler auf seinen definierten Startwert aus Parameter Vorwahlmenge gesetzt. Zurücksetzen + Starten Der Summenzähler wird auf Wert 0 zurückgesetzt und die Summierung erneut gestartet.
Seite 136 Betrieb Proline Promag H 300 PROFINET Navigation Menü "Diagnose" → Messwertspeicherung ‣ Messwertspeicherung Zuordnung 1. Kanal →  137 Zuordnung 2. Kanal →  137 →  137 Zuordnung 3. Kanal Zuordnung 4. Kanal →  137 Speicherintervall →  137 Datenspeicher löschen...
Seite 137 Proline Promag H 300 PROFINET Betrieb Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Anzeige Zuordnung 1. Kanal Anwendungspaket Extended Histo- Prozessgröße zum Speicherkanal zuord- • Aus ROM ist verfügbar. nen. • Volumenfluss • Massefluss • Normvolumenfluss • Fließgeschwindigkeit • Leitfähigkeit •...
Seite 138 Betrieb Proline Promag H 300 PROFINET Parameter Voraussetzung Beschreibung Auswahl / Eingabe / Anzeige Messwertspeicherungsstatus In Parameter Messwertspeicherung ist Zeigt den Messwertspeicherungsstatus • Ausgeführt die Option Nicht überschreibend aus- • Verzögerung aktiv gewählt. • Aktiv • Angehalten Gesamte Speicherdauer In Parameter Messwertspeicherung ist Zeigt die gesamte Speicherdauer an.
Seite 139: Diagnose Und Störungsbehebung
Proline Promag H 300 PROFINET Diagnose und Störungsbehebung Diagnose und Störungsbehebung 12.1 Allgemeine Störungsbehebungen Zur Vor-Ort-Anzeige Fehler Mögliche Ursachen Behebung Vor-Ort-Anzeige dunkel, aber Signalausgabe Kabel des Anzeigemoduls ist nicht richtig einge- Stecker korrekt auf Hauptelektronikmodul und innerhalb des gültigen Bereichs steckt.
Seite 140 Diagnose und Störungsbehebung Proline Promag H 300 PROFINET Zum Zugriff Fehler Mögliche Ursachen Behebung Schreibzugriff auf Parameter ist nicht möglich. Hardware-Schreibschutz ist aktiviert. Verriegelungsschalter auf Hauptelektronikmo- dul in Position OFF bringen →  127. Schreibzugriff auf Parameter ist nicht möglich.
Seite 141: Zur Systemintegration
Proline Promag H 300 PROFINET Diagnose und Störungsbehebung Fehler Mögliche Ursachen Behebung Webbrowser ist eingefroren und keine Bedie- Datentransfer ist aktiv. Warten, bis Datentransfer oder laufende Aktion nung mehr möglich. abgeschlossen ist. ‣ Verbindungsabbruch Kabelverbindung und Spannungsversorgung prüfen. ‣ Webbrowser refreshen und gegebenenfalls neu starten.
Seite 142 Diagnose und Störungsbehebung Proline Promag H 300 PROFINET Farbe Bedeutung Versorgungsspannung Versorgungsspannung ist aus oder zu niedrig. Grün Versorgungsspannung ist ok. Gerätestatus (Normalbe- Firmwarefehler. trieb) Grün Gerätestatus ist ok. Grün blinkend Gerät ist nicht konfiguriert. Rot blinkend Diagnoseereignis mit Diagnoseverhalten "Warnung"...
Seite 143: Diagnoseinformation Auf Vor-Ort-Anzeige
Proline Promag H 300 PROFINET Diagnose und Störungsbehebung 12.3 Diagnoseinformation auf Vor-Ort-Anzeige 12.3.1 Diagnosemeldung Störungen, die das Selbstüberwachungssystem des Messgeräts erkennt, werden als Diag- nosemeldung im Wechsel mit der Betriebsanzeige angezeigt. Betriebsanzeige im Störungsfall Diagnosemeldung X X X X X X X X X X X X X X 20.50...
Seite 144: Diagnoseinformation
Diagnose und Störungsbehebung Proline Promag H 300 PROFINET Diagnoseverhalten Symbol Bedeutung Alarm • Die Messung wird unterbrochen. • Signalausgänge und Summenzähler nehmen den definierten Alarmzustand an. • Eine Diagnosemeldung wird generiert. Warnung • Die Messung wird fortgesetzt. • Die Signalausgänge und Summenzähler werden nicht beeinflusst.
Seite 145: Behebungsmaßnahmen Aufrufen
Proline Promag H 300 PROFINET Diagnose und Störungsbehebung 12.3.2 Behebungsmaßnahmen aufrufen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung (ID:203) S801 0d00h02m25s Spannung erhöhen...
Seite 146: Behebungsmaßnahmen Aufrufen
Diagnose und Störungsbehebung Proline Promag H 300 PROFINET A0031056 Statusbereich mit Statussignal Diagnoseinformation Behebungsmaßnahmen mit Service-ID Zusätzlich lassen sich im Menü Diagnose aufgetretene Diagnoseereignisse anzeigen: • Via Parameter →  177 • Via Untermenü →  178 Statussignale Die Statussignale geben Auskunft über den Zustand und die Verlässlichkeit des Geräts, indem sie die Ursache der Diagnoseinformation (Diagnoseereignis) kategorisieren.
Seite 147: Behebungsmaßnahmen Aufrufen
Proline Promag H 300 PROFINET Diagnose und Störungsbehebung Xxxxxx/…/…/ Gerätename: Xxxxxxx Massefluss: kg/h 12.34 Messtellenbezeichnung: Xxxxxxx Volumenfluss: 12.34 m /h ³ Status: Funktionskontrolle (C) Xxxxxx Diagnose 1: C485 Simu... Fehlerbehebungsmaßnahme: Simulation... Ausfall (F) Zugriffsrechte Bediensoftware: Instandhalter Betrieb Funktionskontrolle (C) Setup Diagnose 1: C485 Simulation Prozessgröße...
Seite 148: Diagnoseinformationen Anpassen
Diagnose und Störungsbehebung Proline Promag H 300 PROFINET 12.6 Diagnoseinformationen anpassen 12.6.1 Diagnoseverhalten anpassen Jeder Diagnoseinformation ist ab Werk ein bestimmtes Diagnoseverhalten zugeordnet. Diese Zuordnung kann der Anwender bei bestimmten Diagnoseinformationen im Unter- menü Diagnoseverhalten ändern. Experte → System → Diagnoseeinstellungen → Diagnoseverhalten Verfügbare Diagnoseverhalten...
Seite 149: Messwert- Und Gerätestatus Über Diagnoseverhalten Bestimmen
Proline Promag H 300 PROFINET Diagnose und Störungsbehebung Unterstütze Statusinformationen Status Kodierung (hex) BAD - Maintenance alarm 0x24 BAD - Process related 0x28 BAD - Function check 0x3C UNCERTAIN - Initial value 0x4F UNCERTAIN - Maintenance demanded 0x68 UNCERTAIN - Process related...
Seite 150: Übersicht Zu Diagnoseinformationen
Diagnose und Störungsbehebung Proline Promag H 300 PROFINET Diagnoseinformation 302 Messwertstatus (fest zugeordnet) Diagnoseverhalten Gerätediagnose Quality Coding Kategorie (konfigurierbar) (fest zugeordnet) Quality Substatus (hex) (NE107) Function Check, Alarm 0x24 Function Check local override Warnung GOOD Function Check 0xBC…0xBF – –...
Seite 151: Diagnose Zum Sensor
Proline Promag H 300 PROFINET Diagnose und Störungsbehebung 12.7.1 Diagnose zum Sensor Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 043 Sensorkurzschluss 1. Sensorkabel und Sensor prüfen • Leitfähigkeit 2. Heartbeat Verification ausführen • Korrigierte Leitfähigkeit Messgrößenstatus [ab Werk] 3. Sensorkabel oder Sensor ersetzen •...
Seite 152 Diagnose und Störungsbehebung Proline Promag H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 083 Speicherinhalt 1. Gerät neu starten • Leitfähigkeit 2. Sicherung des HistoROM S-DAT wieder- • Korrigierte Leitfähigkeit Messgrößenstatus herstellen (Parameter ' G erät zurückset- • Messwerte 1 zen' ) •...
Seite 153 Proline Promag H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 170 Spulenwiderstand Umgebungs- und Prozesstemperatur prü- • Leitfähigkeit • Korrigierte Leitfähigkeit Messgrößenstatus • Dichte • Elektroniktemperatur Quality • Fließgeschwindigkeit Quality substatus Maintenance alarm • Massefluss • Spulenstrom-Anstiegs- Coding (hex) 0x24 …...
Seite 154: Diagnose Zur Elektronik
Diagnose und Störungsbehebung Proline Promag H 300 PROFINET 12.7.2 Diagnose zur Elektronik Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 201 Gerätestörung 1. Gerät neu starten • Leitfähigkeit 2. Service kontaktieren • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte 1 • Messwerte 2 Quality • Messwerte 3...
Seite 155 Proline Promag H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 252 Module inkompatibel 1. Elektronikmodule prüfen • Leitfähigkeit 2. Prüfen, ob korrekte Module verfügbar • Korrigierte Leitfähigkeit Messgrößenstatus sind (z.B. NEx, Ex) • Messwerte 1 3. Elektronikmodule ersetzen •...
Seite 156: Diagnose Und Störungsbehebung
Diagnose und Störungsbehebung Proline Promag H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 262 Sensorelektronikverbindung fehlerhaft 1. Verbindungskabel zwischen Sensore- • Leitfähigkeit lektronikmodul (ISEM) und Hauptelekt- • Korrigierte Leitfähigkeit Messgrößenstatus ronik prüfen oder ersetzen • Messwerte 1 2. ISEM oder Hauptelektronik prüfen oder •...
Seite 157 Proline Promag H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 271 Hauptelektronik-Fehler 1. Gerät neu starten • Leitfähigkeit 2. Hauptelektronikmodul tauschen • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte 1 • Messwerte 2 Quality • Messwerte 3 Quality substatus Maintenance alarm •...
Seite 158 Diagnose und Störungsbehebung Proline Promag H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 273 Hauptelektronik-Fehler Elektronik tauschen • Leitfähigkeit • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte 1 • Messwerte 2 Quality • Messwerte 3 Quality substatus Maintenance alarm • Dichte • Elektroniktemperatur Coding (hex) 0x24 …...
Seite 159 Proline Promag H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 283 Speicherinhalt 1. Gerät rücksetzen • Leitfähigkeit 2. Service kontaktieren • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte 1 • Messwerte 2 Quality • Messwerte 3 Quality substatus Maintenance alarm •...
Seite 160 Diagnose und Störungsbehebung Proline Promag H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 311 Elektronikfehler 1. Gerät nicht rücksetzen • Leitfähigkeit 2. Service kontaktieren • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte 1 • Messwerte 2 Quality • Messwerte 3 Quality substatus Maintenance alarm •...
Seite 161 Proline Promag H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 361 I/O-Modul 1 … n fehlerhaft 1. Gerät neu starten • Leitfähigkeit 2. Elektronikmodule prüfen • Korrigierte Leitfähigkeit Messgrößenstatus 3. I/O-Modul oder Hauptelektronik tau- • Messwerte 1 schen •...
Seite 162 Diagnose und Störungsbehebung Proline Promag H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 373 Sensorelektronik (ISEM) fehlerhaft 1. Daten übertragen oder Gerät rücksetzen • Leitfähigkeit 2. Service kontaktieren • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte 1 • Messwerte 2 Quality • Messwerte 3...
Seite 163 Proline Promag H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 376 Sensorelektronik (ISEM) fehlerhaft 1. Sensorelektronikmodul (ISEM) ersetzen • Leitfähigkeit 2. Diagnosemeldung ausschalten • Korrigierte Leitfähigkeit Messgrößenstatus [ab Werk] • Messwerte 1 • Messwerte 2 Quality Good •...
Seite 164 Diagnose und Störungsbehebung Proline Promag H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 382 Datenspeicher 1. T-DAT einstecken • Leitfähigkeit 2. T-DAT ersetzen • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte 1 • Messwerte 2 Quality • Messwerte 3 Quality substatus Maintenance alarm •...
Seite 165: Diagnose Zur Konfiguration
Proline Promag H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 512 Sensorelektronik (ISEM) fehlerhaft 1. ECC-Erholzeit prüfen • Leitfähigkeit 2. ECC ausschalten • Korrigierte Leitfähigkeit Messgrößenstatus • Dichte • Elektroniktemperatur Quality Uncertain • Fließgeschwindigkeit Quality substatus Maintenance demanded •...
Seite 166 Diagnose und Störungsbehebung Proline Promag H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 410 Datenübertragung 1. Verbindung prüfen • Leitfähigkeit 2. Datenübertragung wiederholen • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte 1 • Messwerte 2 Quality • Messwerte 3 Quality substatus Maintenance alarm •...
Seite 167 Proline Promag H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 437 Konfiguration inkompatibel 1. Gerät neu starten • Leitfähigkeit 2. Service kontaktieren • Korrigierte Leitfähigkeit Messgrößenstatus • Messwerte 1 • Messwerte 2 Quality • Messwerte 3 Quality substatus Maintenance alarm •...
Seite 168 Diagnose und Störungsbehebung Proline Promag H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 442 Frequenzausgang 1 … n 1. Prozess prüfen – 2. Einstellung Frequenzausgang prüfen Messgrößenstatus [ab Werk] Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Diagnoseverhalten ist änderbar.
Seite 169 Proline Promag H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 453 Messwertunterdrückung Messwertunterdrückung ausschalten • Leitfähigkeit • Korrigierte Leitfähigkeit Messgrößenstatus • Dichte • Elektroniktemperatur Quality Good • Fließgeschwindigkeit Quality substatus Function check • Massefluss • Spulenstrom-Anstiegs- Coding (hex) 0xBC …...
Seite 170 Diagnose und Störungsbehebung Proline Promag H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 486 Simulation Stromeingang 1 … n Simulation ausschalten • Messwerte 1 • Messwerte 2 Messgrößenstatus • Messwerte 3 Quality Good Quality substatus Function check Coding (hex) 0xBC … 0xBF...
Seite 171 Proline Promag H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 494 Simulation Schaltausgang 1 … n Simulation Schaltausgang ausschalten – Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen...
Seite 172 Diagnose und Störungsbehebung Proline Promag H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 520 I/O 1 … n-Hardwarekonfiguration ungültig 1. I/O-Hardwarekonfiguration prüfen – 2. Falsches I/O-Modul ersetzen Messgrößenstatus 3. Modul vom Doppelimpulsausgang auf korrekten Slot stecken Quality Good Quality substatus Coding (hex) 0x80 …...
Seite 173: Diagnose Zum Prozess
Proline Promag H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 537 Konfiguration 1. IP-Adressen im Netzwerk prüfen – 2. IP-Adresse ändern Messgrößenstatus Quality Good Quality substatus Coding (hex) 0x80 … 0x83 Statussignal Diagnoseverhalten Warning Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen...
Seite 174 Diagnose und Störungsbehebung Proline Promag H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 832 Elektroniktemperatur zu hoch Umgebungstemperatur reduzieren • Leitfähigkeit • Korrigierte Leitfähigkeit Messgrößenstatus [ab Werk] • Messwerte 1 • Messwerte 2 Quality Good • Messwerte 3 Quality substatus •...
Seite 175 Proline Promag H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 834 Prozesstemperatur zu hoch Prozesstemperatur reduzieren • Leitfähigkeit • Korrigierte Leitfähigkeit Messgrößenstatus [ab Werk] • Elektroniktemperatur • Fließgeschwindigkeit Quality Good • Massefluss Quality substatus • Spulenstrom-Anstiegs- zeit Coding (hex) 0x80 …...
Seite 176 Diagnose und Störungsbehebung Proline Promag H 300 PROFINET Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 882 Eingangssignal 1. I/O-Konfiguration prüfen • Korrigierte Leitfähigkeit 2. Externes Gerät oder Prozessdruck prü- • Messwerte 1 Messgrößenstatus • Messwerte 2 • Messwerte 3 Quality • Dichte...
Seite 177: Anstehende Diagnoseereignisse
Proline Promag H 300 PROFINET Diagnose und Störungsbehebung Diagnoseinformation Behebungsmaßnahmen Beeinflusste Messgrößen Kurztext 961 Elektrodenpotenzial außerhalb Spezifik. 1. Prozessbedingungen prüfen • Massefluss 2. Umgebungsbedingungen prüfen • Spulenstrom-Anstiegs- Messgrößenstatus [ab Werk] zeit • Potenzial Referenzelek- Quality Good trode gegen PE Quality substatus •...
Seite 178: Diagnoseliste
Diagnose und Störungsbehebung Proline Promag H 300 PROFINET Betriebszeit ab Neustart →  178 Betriebszeit →  178 Parameterübersicht mit Kurzbeschreibung Parameter Voraussetzung Beschreibung Anzeige Aktuelle Diagnose Ein Diagnoseereignis ist aufgetreten. Zeigt das aktuell aufgetretene Diagno- Symbol für Diagnoseverhal- seereignis mit seiner Diagnoseinforma- ten, Diagnosecode und tion.
Seite 179: 12.10.2 Ereignis-Logbuch Filtern
Proline Promag H 300 PROFINET Diagnose und Störungsbehebung Navigationspfad Menü Diagnose → Untermenü Ereignislogbuch → Ereignisliste / ../Ereignisliste I1091 Konfig. geändert I1157 Speicher.Ereig. 0d01h19m10s F311 Elektr.fehler A0014008-DE  31 Am Beispiel der Vor-Ort-Anzeige • Max. 20 Ereignismeldungen können chronologisch angezeigt werden.
Seite 180 Diagnose und Störungsbehebung Proline Promag H 300 PROFINET Informationsereignis Ereignistext I1089 Gerätestart I1090 Konfiguration rückgesetzt I1091 Konfiguration geändert I1092 HistoROM Backup gelöscht I1137 Elektronik getauscht I1151 Historie rückgesetzt I1155 Elektroniktemperatur rückgesetzt I1156 Speicherfehler Trendblock I1157 Speicherfehler Ereignisliste I1256 Anzeige: Zugriffsrechte geändert...
Seite 181: 12.11 Messgerät Zurücksetzen
Proline Promag H 300 PROFINET Diagnose und Störungsbehebung Informationsereignis Ereignistext I1639 Max. Schaltzyklenanzahl erreicht I1649 Hardwareschreibschutz aktiviert I1650 Hardwareschreibschutz deaktiviert I1712 Neue Flash-Datei erhalten I1725 Sensorelektronikmodul (ISEM) geändert I1726 Datensicherung fehlgeschlagen 12.11 Messgerät zurücksetzen Mithilfe von Parameter Gerät zurücksetzen (→  123) lässt sich die gesamte Gerätekon- figuration oder ein Teil der Konfiguration auf einen definierten Zustand zurücksetzen.
Seite 182 Diagnose und Störungsbehebung Proline Promag H 300 PROFINET Bestellcode →  182 Erweiterter Bestellcode 1 →  182 →  182 Erweiterter Bestellcode 2 Erweiterter Bestellcode 3 →  182 ENP-Version →  182 Parameterübersicht mit Kurzbeschreibung Parameter Beschreibung Anzeige...
Seite 183: 12.13 Firmware-Historie
Zur Kompatibilität der Firmewareversion mit den installierten Gerätebeschreibungs- dateien und Bedientools: Angaben im Dokument "Herstellerinformation" zum Gerät beachten. Die Herstellerinformation ist verfügbar: • Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Downloads • Folgende Details angeben: • Produktwurzel: z.B. 5H3B Die Produktwurzel ist der erste Teil des Bestellcodes (Order code): Siehe Typen- schild am Gerät.
Seite 184: Wartung
Messstoff- und Reinigungstemperatur ab. Ersatzdichtungen (Zubehörteil) →  218 13.2 Mess- und Prüfmittel Endress+Hauser bietet eine Vielzahl von Mess- und Prüfmitteln an wie Netilion oder Gerä- tetests. Ausführliche Angaben zu den Dienstleistungen erhalten Sie bei Ihrer Endress+Hauser Vertriebszentrale.
Seite 185: Reparatur
• Die Messgeräte sind modular aufgebaut. • Ersatzteile sind jeweils zu sinnvollen Kits mit einer zugehörigen Einbauanleitung zusam- mengefasst. • Reparaturen werden durch den Endress+Hauser Service oder durch entsprechend geschulte Kunden durchgeführt. • Der Umbau eines zertifizierten Gerätes in eine andere zertifizierte Variante darf nur durch den Endress+Hauser Service oder im Werk durchgeführt werden.
Seite 186: Entsorgung
Reparatur Proline Promag H 300 PROFINET 14.5 Entsorgung Gemäß der Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an den Hersteller zurückgeben.
Seite 187: Zubehör
Proline Promag H 300 PROFINET Zubehör Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com.
Seite 188: Zum Messaufnehmer
Zubehör Proline Promag H 300 PROFINET 15.1.2 Zum Messaufnehmer Zubehör Beschreibung Adapterset Adapteranschlüsse für den Einbau von Promag H anstelle eines Promag 30/33 A oder Promag 30/33 H (DN 25). Bestehend aus: • 2 Prozessanschlüsse • Schrauben • Dichtungen Dichtungsset Für den regelmäßigen Austausch von Dichtungen beim Messaufnehmer.
Seite 189: Servicespezifisches Zubehör
15.3 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten mit industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten. • Grafische Darstellung von Berechnungsergebnissen •...
Seite 190: Systemkomponenten
Zubehör Proline Promag H 300 PROFINET 15.4 Systemkomponenten Zubehör Beschreibung Bildschirmschreiber Der Bildschirmschreiber Memograph M liefert Informationen über alle relevanten Memograph M Messgrößen. Messwerte werden sicher aufgezeichnet, Grenzwerte überwacht und Messstellen analysiert. Die Datenspeicherung erfolgt im 256 MB großen internen Speicher und zusätzlich auf SD-Karte oder USB-Stick.
Seite 191: Technische Daten
Proline Promag H 300 PROFINET Technische Daten Technische Daten 16.1 Anwendungsbereich Das Messgerät ist nur für die Durchflussmessung von Flüssigkeiten bestimmt, die eine Mindestleitfähigkeit von 5 µS/cm aufweisen. Je nach bestellter Ausführung kann das Messgerät auch explosionsgefährliche, entzündli- che, giftige und brandfördernde Messstoffe messen.
Seite 192 Technische Daten Proline Promag H 300 PROFINET Empfohlene Nennweite Werkseinstellungen Durchflussmenge Endwert Stromaus- min./max. Endwert Impulswertigkeit Schleichmenge gang (v ~ 0,3/10 m/s) (~ 2 Pulse/s) (v ~ 0,04 m/s) (v ~ 2,5 m/s) [mm] [in] /min] /min] /min] ⁵⁄₁₆ 1 … 30 ½...
Seite 193: Eingangssignal
Messgerät schreiben: • Messstofftemperatur ermöglicht eine temperaturkompensierte Leitfähigkeitsmessung (z.B. iTEMP) • Referenzdichte zur Berechnung des Masseflusses Bei Endress+Hauser sind verschiedene Druck- und Temperaturmessgeräte bestellbar: Kapitel "Zubehör" →  190 Das Einlesen externer Messwerte wird zur Berechnung des Normvolumenfluss empfohlen. Stromeingang Das Schreiben der Messwerte vom Automatisierungssystem zum Messgerät erfolgt über...
Seite 194 Technische Daten Proline Promag H 300 PROFINET Leerlaufspannung ≤ 28,8 V (aktiv) Mögliche Eingangsgrößen • Temperatur • Dichte Statuseingang Maximale Eingangswerte • DC –3 … 30 V • Wenn Statuseingang aktiv (ON): R >3 kΩ Ansprechzeit Einstellbar: 5 … 200 ms Eingangssignalpegel •...
Seite 195: Ausgang
Proline Promag H 300 PROFINET Technische Daten 16.4 Ausgang Ausgangssignal PROFINET Standards Gemäß IEEE 802.3 Stromausgang 4…20 mA Signalmodus Wahlweise einstellbar: • Aktiv • Passiv Strombereich Wahlweise einstellbar: • 4…20 mA NAMUR • 4…20 mA US • 4…20 mA • 0…20 mA (nur bei Signalmodus aktiv) •...
Seite 196 Technische Daten Proline Promag H 300 PROFINET Impulswertigkeit Einstellbar Zuordenbare Messgrößen • Volumenfluss • Massefluss • Normvolumenfluss Frequenzausgang Maximale Eingangswerte DC 30 V, 250 mA (passiv) Maximaler Ausgangs- 22,5 mA (aktiv) strom Leerlaufspannung DC 28,8 V (aktiv) Ausgangsfrequenz Einstellbar: Endfrequenz 2 … 10 000 Hz (f = 12 500 Hz) Dämpfung...
Seite 197: Frei Konfigurierbarer Ein-/Ausgang
Proline Promag H 300 PROFINET Technische Daten Maximale Schaltleistung • DC 30 V, 0,1 A (passiv) • AC 30 V, 0,5 A Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert: • Aus • Volumenfluss • Massefluss • Normvolumenfluss •...
Seite 198: Vor-Ort-Anzeige
Technische Daten Proline Promag H 300 PROFINET Impuls-/Frequenz-/Schaltausgang Impulsausgang Fehlerverhalten Wählbar: • Aktueller Wert • Keine Impulse Frequenzausgang Fehlerverhalten Wählbar: • Aktueller Wert • 0 Hz • Definierbarer Wert zwischen: 2 … 12 500 Hz Schaltausgang Fehlerverhalten Wählbar: • Aktueller Status •...
Seite 199: Leuchtdioden (Led)
Proline Promag H 300 PROFINET Technische Daten Leuchtdioden (LED) Statusinformationen Statusanzeige durch verschiedene Leuchtdioden Je nach Geräteausführung werden folgende Informationen angezeigt: • Versorgungsspannung aktiv • Datenübertragung aktiv • Gerätealarm/-störung vorhanden • PROFINET-Netzwerk verfügbar • PROFINET-Verbindung hergestellt • PROFINET Blinking-Feature ...
Seite 200: Energieversorgung
Technische Daten Proline Promag H 300 PROFINET Konfiguration des • DIP-Schalter auf dem Elektronikmodul, für die Vergabe des Gerätenamens Gerätenamens (letzter Teil) • DCP Protokoll • Asset Management Software (FieldCare, DeviceCare, Field Xpert) • Integrierter Webserver Unterstützte Funktionen • Identification & Maintenance einfache Geräteidentifizierung über: •...
Seite 201: Leistungsmerkmale
Proline Promag H 300 PROFINET Technische Daten Überstromschutzeinrich- Das Gerät muss mit einem dedizierten Leitungsschutzschalter (LSS) betrieben werden, da tung es über keinen eigenen Ein/Aus-Schalter verfügt. • Der Leitungsschutzschalter muss einfach erreichbar und gekennzeichnet sein. • Zulässiger Nennstrom des Leitungsschutzschalter: 2 A bis maximal 10 A.
Seite 202: Elektrische Leitfähigkeit
Technische Daten Proline Promag H 300 PROFINET 0.5 % 0.2 % 10 [m/s] 32 [ft/s] A0028974  32 Maximale Messabweichung in % v.M. Temperatur ±3 °C (±5,4 °F) Elektrische Leitfähigkeit Die Werte gelten für: • Geräte mit Prozessanschlüssen aus Edelstahl •...
Seite 203: Montage
Proline Promag H 300 PROFINET Technische Daten –10 –20 –30 ⁰ ¹ ² ³ ⁴ ⁵ ⁶ [ S/cm] µ A0047944  34 Messabweichung (Optional: Bestellmerkmal " Kalibrierte Leitfähigkeitsmessung", Option CW) Wiederholbarkeit v.M. = vom Messwert Volumenfluss max. ±0,1 % v.M. ± 0,5 mm/s (0,02 in/s) Temperatur ±0,5 °C (±0,9 °F)
Seite 204 4 … 95 % geeignet. Betriebshöhe Gemäß EN 61010-1 • ≤ 2 000 m (6 562 ft) • > 2 000 m (6 562 ft) mit zusätzlichen Überspannungsschutz (z.B. Endress+Hauser HAW Series) Schutzart Messumformer • IP66/67, Type 4X enclosure, geeignet für Verschmutzungsgrad 4 •...
Seite 205: Prozess
Proline Promag H 300 PROFINET Technische Daten Innenreinigung • CIP-Reinigung • SIP-Reinigung Mechanische Belastung Messumformergehäuse: • Vor mechanischen Einflüssen wie Stößen oder Schlägen schützen • Nicht als Steighilfe verwenden Elektromagnetische Ver- • Nach IEC/EN 61326 und NAMUR-Empfehlung 21 (NE 21) träglichkeit (EMV)
Seite 206: 16.10 Konstruktiver Aufbau
Technische Daten Proline Promag H 300 PROFINET Unterdruckfestigkeit Messrohrauskleidung: PFA Nennweite Grenzwerte für Absolutdruck in [mbar] ([psi]) bei Messstofftemperatur: [mm] [in] +25 °C +80 °C +100 °C +130 °C +150 °C (+77 °F) (+176 °F) (+212 °F) (+266 °F) (+302 °F) 2 …...
Seite 207 Proline Promag H 300 PROFINET Technische Daten Nennweite Gewicht [mm] [in] [kg] [lbs] 12,1 1 ½ 15,0 16,1 – 17,9 19,2 10,0 22,1 15,4 34,0 17,8 39,3 Messrohrspezifikation Nennweite Druckstufe Innendurchmesser Prozessanschluss EN (DIN) [mm] [in] [bar] [mm] [in] 1/12...
Seite 208 Technische Daten Proline Promag H 300 PROFINET Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht explosionsgefährdeten Bereich geeignet. Kabeleinführung/-verschraubung Werkstoff Non-Ex: Kunststoff Verschraubung M20 × 1,5 Z2, D2, Ex d/de: Messing mit Kunststoff Adapter für Kabeleinführung mit Innengewinde G ½"...
Seite 209 Proline Promag H 300 PROFINET Technische Daten Externe WLAN-Antenne • Antenne: Kunststoff ASA (Acrylnitril-Styrol-Acrylester) und Messing vernickelt • Adapter: Rostfreier Stahl und Messing vernickelt • Kabel: Polyethylen • Stecker: Messing vernickelt • Befestigungswinkel: Rostfreier Stahl Erdungsringe • Standard: 1.4435 (316L) •...
Seite 210: 16.11 Anzeige Und Bedienoberfläche
Technische Daten Proline Promag H 300 PROFINET 16.11 Anzeige und Bedienoberfläche Sprachen Bedienung in folgenden Landessprachen möglich: • Via Vor-Ort-Bedienung Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Pol- nisch, Russisch, Türkisch, Chinesisch, Japanisch, Koreanisch, Vietnamesisch, Tsche- chisch, Schwedisch • Via Webbrowser Englisch, Deutsch, Französisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Pol-...
Seite 211: Kabeleinführung
Proline Promag H 300 PROFINET Technische Daten Via abgesetztem Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  187. • Das abgesetztes Anzeige- und Bedienmodul DKX001 ist nur für folgende Gehäu- seausführung verfügbar: Bestellmerkmal "Gehäuse": Option A "Alu, beschichtet"...
Seite 212: Unterstützte Bedientools
Technische Daten Proline Promag H 300 PROFINET Unterstützte Bedientools Für den lokalen Zugriff oder den Fernzugriff auf das Messgerät können verschiedene Bedientools verwendet werden. Abhängig vom verwendeten Bedientool kann der Zugriff mithilfe von unterschiedlichen Bediengeräten und via verschiedene Schnittstellen erfol- gen.
Seite 213: Historom Datenmanagement
Proline Promag H 300 PROFINET Technische Daten • Export der Parametereinstellungen (.csv-Datei oder PDF-Datei, Dokumentation der Kon- figuration der Messstelle erstellen) • Export des Heartbeat Verifizierungsberichts (PDF-Datei, nur verfügbar mit dem Anwen- dungspaket Heartbeat Verification →  217 ) • Flashen der Firmware-Version für z. B. Upgrade der Geräte-Firmware •...
Seite 214: 16.12 Zertifikate Und Zulassungen
Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren EU-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EU-Konformitätser- klärung aufgeführt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung der CE- Kennzeichnung. UKCA-Kennzeichnung Das Gerät erfüllt die gesetzlichen Anforderungen der anwendbaren UK-Rechtsverordnun- gen (Statutory Instruments).
Seite 215: Lebensmitteltauglichkeit
Proline Promag H 300 PROFINET Technische Daten Ex-Zulassung Die Geräte sind zum Einsatz im explosionsgefährdeten Bereich zertifiziert und die zu beachtenden Sicherheitshinweise im separaten Dokument "Safety Instructions" (XA) beige- fügt. Dieses ist auf dem Typenschild referenziert. Lebensmitteltauglichkeit • 3-A SSI 28-06 oder neuer •...
Seite 216 • Mit der Kennzeichnung a) PED/G1/x (x = Kategorie) oder b) PESR/G1/x (x = Kategorie) auf dem Messaufnehmer-Typenschild bestätigt Endress+Hauser die Konformität mit den "Grundlegenden Sicherheitsanforderungen" a) des Anhangs I der Druckgeräterichtlinie 2014/68/EU oder b) des Schedule 2 der Statutory Instruments 2016 no. 1105.
Seite 217: 16.13 Anwendungspakete
Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifi- scher Anforderungen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbe- stellt werden. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.
Seite 218: Ergänzende Dokumentation
Überblick zum bestellbaren Zubehör →  187 16.15 Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Standarddokumentation Kurzanleitung Kurzanleitung zum Messaufnehmer Messgerät...
Seite 219 Proline Promag H 300 PROFINET Technische Daten Inhalt Dokumentationscode INMETRO Ex ec XA01519D NEPSI Ex d/Ex de XA01520D NEPSI Ex nA XA01521D EAC Ex d/Ex de XA01656D EAC Ex nA XA01657D JPN Ex d XA01775D Abgesetztes Anzeige- und Bedienmodul DKX001...
Seite 220: Stichwortverzeichnis
Stichwortverzeichnis Proline Promag H 300 PROFINET Stichwortverzeichnis Untermenüs und Anwenderrollen ... . . 49 Bedienphilosophie ......49 Anforderungen an Personal .
Seite 221 Proline Promag H 300 PROFINET Stichwortverzeichnis Druckverlust ......206 WLAN-Schnittstelle ..... . . 70 Durchflussgrenze .
Seite 222 Stichwortverzeichnis Proline Promag H 300 PROFINET Einschalten ......86 Entsorgen ......186 Hardwareschreibschutz .
Seite 223 Proline Promag H 300 PROFINET Stichwortverzeichnis Durchflussgrenze ......206 Leitfähigkeit ......205 Parameter Messstofftemperatur .
Seite 224 Stichwortverzeichnis Proline Promag H 300 PROFINET Für Messkanalnummer ..... 50 Messwerte ......128 Für Parameter .
Seite 226 *71659975* 71659975 www.addresses.endress.com...

Endress+Hauser Proline Promag H 300 Betriebsanleitung

Quicklinks

Fehlerbehebung

Verwandte Anleitungen für Endress+Hauser Proline Promag H 300

Inhaltszusammenfassung für Endress+Hauser Proline Promag H 300

Inhaltsverzeichnis
