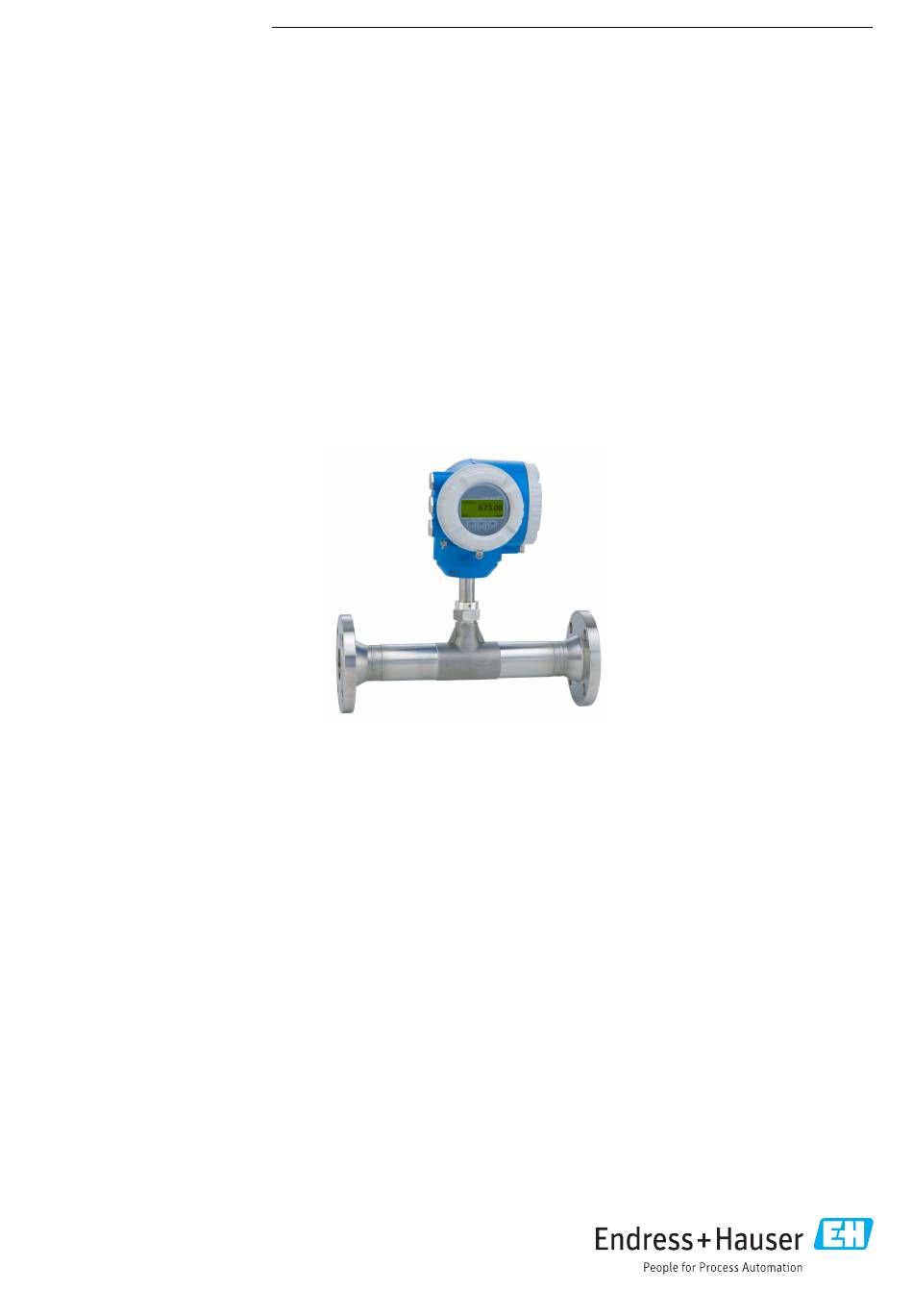

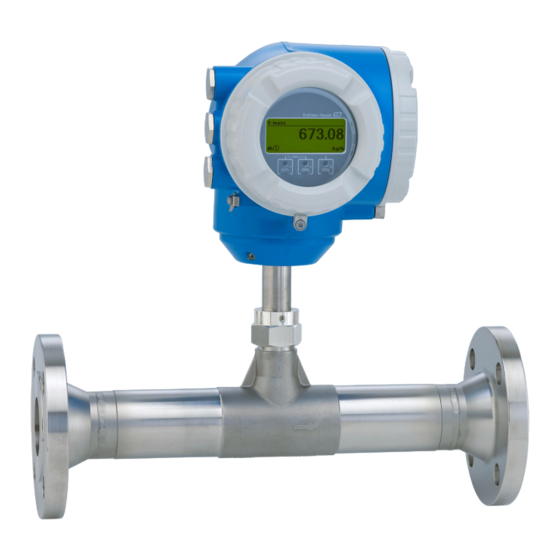

Endress+Hauser Proline t-mass F 300 Technische Information

Thermisches massedurchfluss-messgerät
Vorschau ausblenden Andere Handbücher für Proline t-mass F 300:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
TI01500D/06/DE/03.23-00
71618938
2023-07-28
Langzeitstabiles Inline-Durchflussmessgerät mit kompaktem, zugangsopti-
miertem Messumformer
Anwendungsbereich
• Das Messprinzip zeichnet sich durch hohe Messdynamik und
direkte Masseflussmessung aus
• Messung von Verbrauchs- und Prozessgasen sowie Gasgemi-
schen in kleinen Rohren
Geräteeigenschaften
• Inline-Ausführung mit DN 15 ... 100 (½ ... 4")
• Bidirektionale Messung und hohe Messleistung
• Patentierter driftfreier Messaufnehmer mit SIL 2
• Kompaktes Zweikammergehäuse mit bis zu 3 Ein-/Ausgän-
gen
• Beleuchtete Anzeige mit Touch Control, WLAN-Zugriff
• Abgesetzte Anzeige erhältlich
Products
Technische Information
Proline t-mass F 300
Thermisches Massedurchfluss-Messgerät
Solutions
Ihre Vorteile
• Flexible, bequeme Programmierung auf Basis von 21 Stan-
dardgasen oder daraus wählbaren Gasgemischen
• Prozesskontrolle auf hohem Niveau – exzellente Messge-
nauigkeit und Wiederholbarkeit
• Zuverlässige Überwachung – Erkennung von Prozessstörun-
gen und Rückfluss
• Einfache Wartung – ausbaubarer Messaufnehmer
• Voller Zugriff auf Prozess- und Diagnoseinformationen –
zahlreiche, frei kombinierbare I/Os und Feldbusse
• Reduzierte Komplexität und Varianz – frei konfigurierbare
I/O-Funktionalität
• Integrierte Verifizierung – Heartbeat Technology
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Proline t-mass F 300

Inhaltszusammenfassung für Endress+Hauser Proline t-mass F 300

  • Seite 1 Products Solutions Services TI01500D/06/DE/03.23-00 71618938 2023-07-28 Technische Information Proline t-mass F 300 Thermisches Massedurchfluss-Messgerät Langzeitstabiles Inline-Durchflussmessgerät mit kompaktem, zugangsopti- miertem Messumformer Anwendungsbereich Ihre Vorteile • Das Messprinzip zeichnet sich durch hohe Messdynamik und • Flexible, bequeme Programmierung auf Basis von 21 Stan- direkte Masseflussmessung aus dardgasen oder daraus wählbaren Gasgemischen...

  • Seite 2: Inhaltsverzeichnis

    Proline t-mass F 300 Inhaltsverzeichnis Hinweise zum Dokument ..... 4 Umgebung ....... 42 Symbole .
  • Seite 3 Proline t-mass F 300 Zubehör ....... . . Gerätespezifisches Zubehör ..... . 72 Kommunikationsspezifisches Zubehör .

  • Seite 4: Hinweise Zum Dokument

    Proline t-mass F 300 Hinweise zum Dokument Symbole Elektrische Symbole Symbol Bedeutung Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. Anschluss Potenzialausgleich (PE: Protective earth) Erdungsklemmen, die geerdet werden müssen, bevor andere Anschlüsse hergestellt werden dürfen.
  • Seite 5 Proline t-mass F 300 Symbole in Grafiken Symbol Bedeutung 1, 2, 3, ... Positionsnummern , … Handlungsschritte A, B, C, ... Ansichten A-A, B-B, C-C, ... Schnitte Explosionsgefährdeter Bereich Sicherer Bereich (nicht explosionsgefährdeter Bereich) Durchflussrichtung Endress+Hauser...

  • Seite 6: Arbeitsweise Und Systemaufbau

    Gas Engine Die integrierte Gas Engine sichert höchste Messperformance für die Durchflussmessung. Die Gas Engine von Endress+Hauser stellt eine softwarebasierte Datenbasis von typischen Standardgasen mit deren spezifischen Eigenschaften dar. Die Gas Engine verrechnet die Eigenschaften von Misch- gasen entlang der prozentualen Anteile der bis zu 8 Gas-Komponenten.

  • Seite 7: Messeinrichtung

    Herkömmliche thermische Massedurchflussmessgeräte können nicht zwischen Vorwärts- und Rück- wärtsdurchflüssen unterscheiden. Sie erfassen den Durchfluss in beiden Richtungen immer mit dem gleichen Vorzeichen. Das thermische Durchflussmessgerät von Endress+Hauser ist in dieser her- kömmlichen, unidirektionalen Ausführung und optional in einer bidirektionalen Ausführung verfüg- bar.

  • Seite 8: Gerätearchitektur

    Proline t-mass F 300 Gerätearchitektur A0027512  1 Möglichkeiten für die Messgeräteinbindung in ein System Automatisierungssystem (z.B. SPS) Anschlusskabel (0/4…20 mA HART etc.) Feldbus Koppler Nicht explosionsgefährdeter Bereich Explosionsgefährdeter Bereich: Zone 2; Class I, Division 2 Explosionsgefährdeter Bereich: Zone 1; Class I, Division 1 Verlässlichkeit...
  • Seite 9 Proline t-mass F 300 Zugriff via Hardwareschreibschutz schützen Der Schreibzugriff auf die Parameter des Geräts via Vor-Ort-Anzeige, Webbrowser oder Bedientool (z.B. FieldCare, DeviceCare) kann über einen Verriegelungsschalter (DIP-Schalter auf dem Hauptel- ektronikmodul) deaktiviert werden. Bei aktiviertem Hardwareschreibschutz ist nur Lesezugriff auf die Parameter möglich.
  • Seite 10 Proline t-mass F 300 Es wird empfohlen die einschlägigen Industrienormen und Richtlinien anzuwenden, die von nationa- len und internationalen Sicherheitsausschüssen verfasst wurden wie zum Beispiel IEC/ISA62443 oder IEEE. Hierzu zählen organisatorische Sicherheitsmaßnahmen wie die Vergabe von Zutrittsbe- rechtigungen und auch technische Maßnahmen wie zum Beispiel eine Netzwerksegmentierung.

  • Seite 11: Eingang

    Proline t-mass F 300 Eingang Messgröße Gemessene Prozessgrößen • Massedurchfluss • Temperatur Berechnete Prozessgrößen • Normvolumenfluss • Volumenfluss • FAD-Volumenfluss • Fließgeschwindigkeit • Brennwert • 2. Temperatur Wärmedifferenz • Wärmefluss • Energiefluss • Dichte Bestellbare Prozessgrößen Bestellmerkmal "Sensorausführung": • Option SB "Bidirektional" erfasst die Strömung in beiden Richtungen (»positiven« und »negativen«...
  • Seite 12 Proline t-mass F 300 Messbereich bei Bestellmerkmal "Sensoroption", Option CS "1 Strömungsgleichrichter" Kalibrierbereich [kg/h] Kalibrierbereich [Nm3/h] [mm] (Luft, 20°C, 1.013 bar a) (Luft, 0°C, 1.013 bar a) minimal maximal minimal maximal 1 310 10,1 1 013 2 310 17,8 1 786 •...
  • Seite 13 Proline t-mass F 300 Kalibrierbereich [lb/h] Kalibrierbereich [SCFM] [in] (Luft, 68°F, 14.7 psi a) (Luft, 59°F, 14.7 psi a) minimal maximal minimal maximal ½ 1 ½ 1 110 1 820 2 ½ 2 900 4 061 7 501 16,6 1 634 Messbereich bei Bestellmerkmal "Sensoroption", Option CS "1 Strömungsgleichrichter"...

  • Seite 14: Messdynamik

    Proline t-mass F 300 Kalibrierbereich [lb/h] Kalibrierbereich [SCFM] [in] (Luft, 68°F, 14.7 psi a) (Luft, 59°F, 14.7 psi a) minimal maximal minimal maximal 2 280 4 001 Die aufgeführten Durchflussraten sind nur repräsentativ für die kalibrierten Bedingungen und spie- geln nicht notwendigerweise die Messfähigkeit des Messgeräts unter Betriebsbedingungen und die tatsächlich vor Ort bestehenden Rohrinnendurchmesser wider.
  • Seite 15 Proline t-mass F 300 Stromeingang 0/4…20 mA Stromeingang 0/4…20 mA (aktiv/passiv) Strombereich • 4…20 mA (aktiv) • 0/4…20 mA (passiv) Auflösung 1 µA Spannungsabfall Typisch: 0,6 … 2 V bei 3,6 … 22 mA (passiv) Maximale Eingangsspan- ≤ 30 V (passiv)

  • Seite 16: Ausgang

    Proline t-mass F 300 Ausgang Aus- und Eingangsvarianten Abhängig von der für den Aus-/Eingang 1 gewählten Option stehen für die weiteren Aus- und Ein- gänge unterschiedliche Optionen zur Verfügung. Pro Aus-/Eingang 1 …3 kann jeweils nur eine Option ausgewählt werden. Die folgenden Tabellen sind vertikal (↓) zu lesen.
  • Seite 17 Proline t-mass F 300 Aus-/Eingang 1 und Optionen für Aus-/Eingang 3 Optionen für Aus-/Eingang 2 →  16 Bestellmerkmal "Ausgang; Eingang 1" (020) → Mögliche Optionen Stromausgang 4…20 mA HART Stromausgang 4…20 mA HART Ex i passiv ↓ Stromausgang 4…20 mA HART Ex i aktiv ↓...

  • Seite 18: Ausgangssignal

    Proline t-mass F 300 Ausgangssignal Stromausgang 4…20 mA HART Bestellmerkmal "Ausgang; Eingang 1" (20): Option BA: Stromausgang 4 … 20 mA HART Signalmodus Wahlweise einstellbar: • Aktiv • Passiv Strombereich Wahlweise einstellbar: • 4…20 mA NAMUR • 4…20 mA US •...
  • Seite 19 Proline t-mass F 300 Dämpfung Einstellbar: 0 … 999,9 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • FAD-Volumenfluss • Fließgeschwindigkeit • Temperatur • Energiefluss • Druck • Dichte • Wärmefluss • Elektroniktemperatur • 2. Temperatur Wärmedifferenz Bei SIL (Anwendungspaket) nur Massefluss Modbus RS485 Physikalische Schnittstelle RS485 gemäß...
  • Seite 20 Proline t-mass F 300 Impuls-/Frequenz-/Schaltausgang Funktion Als Impuls-, Frequenz- oder Schaltausgang wahlweise einstellbar Ausführung Open-Collector Wahlweise einstellbar: • Aktiv • Passiv • Passiv NAMUR Maximale Eingangswerte DC 30 V, 250 mA (passiv) Leerlaufspannung DC 28,8 V (aktiv) Spannungsabfall Bei 22,5 mA: ≤ DC 2 V...

  • Seite 21: Relaisausgang

    Proline t-mass F 300 Anzahl Schaltzyklen Unbegrenzt Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert • Aus • Massefluss • Volumenfluss • Normvolumenfluss • FAD-Volumenfluss • Wärmefluss • Energiefluss • Fließgeschwindigkeit • Dichte • Brennwert • Temperatur • 2. Temperatur Wärmedifferenz •...

  • Seite 22: Ausfallsignal

    Proline t-mass F 300 Ausfallsignal Ausfallinformationen werden abhängig von der Schnittstelle wie folgt dargestellt. Stromausgang HART Gerätediagnose Gerätezustand auslesbar via HART-Kommando 48 Modbus RS485 Fehlerverhalten Wählbar: • NaN-Wert anstelle des aktuellen Wertes • Letzter gültiger Wert Stromausgang 0/4…20 mA 4…20 mA Fehlerverhalten Wählbar:...

  • Seite 23: Bürde

    Proline t-mass F 300 Vor-Ort-Anzeige Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Hintergrundbeleuchtung Rote Beleuchtung signalisiert Gerätefehler. Statussignal gemäß NAMUR-Empfehlung NE 107 Schnittstelle/Protokoll • Via digitale Kommunikation: • HART-Protokoll • Modbus RS485 • Via Serviceschnittstelle • Serviceschnittstelle CDI-RJ45 • WLAN-Schnittstelle Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen...

  • Seite 24: Galvanische Trennung

    Proline t-mass F 300 Bestellmerkmal Ausgangstyp Sicherheitstechnische Werte "Ausgang; Eingang 2"; Ausgang; Eingang 2 Ausgang; Eingang 3 "Ausgang; Eingang 3" 24 (+) 25 (–) 22 (+) 23 (–) Option H Relaisausgang = 30 V =100 mA /500 mA = 250 V Option I Stromeingang 4 …...

  • Seite 25: Protokollspezifische Daten

    Proline t-mass F 300 Protokollspezifische Daten HART Hersteller-ID 0x11 Gerätetypkennung 0x1160 HART-Protokoll Revision Gerätebeschreibungsdateien Informationen und Dateien unter: (DTM, DD) www.endress.com Bürde HART Min. 250 Ω Systemintegration Informationen zur Systemintegration: Betriebsanleitung . • Messgrößen via HART-Protokoll • Burst Mode Funktionalität...

  • Seite 26: Energieversorgung

    Proline t-mass F 300 Energieversorgung Klemmenbelegung Messumformer: Versorgungsspannung, Ein-/Ausgänge HART Versorgungsspannung Ein-/Ausgang 1 Ein-/Ausgang 2 Ein-/Ausgang 3 1 (+) 2 (–) 26 (+) 27 (–) 24 (+) 25 (–) 22 (+) 23 (–) Die Klemmenbelegung ist von der jeweiligen Bestellvariante des Geräts abhängig →...

  • Seite 27: Überstromschutzeinrichtung

    Proline t-mass F 300 Überstromschutzeinrichtung Das Gerät muss mit einem dedizierten Leitungsschutzschalter (LSS) betrieben werden, da es über keinen eigenen Ein/Aus-Schalter verfügt. • Der Leitungsschutzschalter muss einfach erreichbar und gekennzeichnet sein. • Zulässiger Nennstrom des Leitungsschutzschalter: 2 A bis maximal 10 A.

  • Seite 28: Anschlussbeispiele

    Proline t-mass F 300 Anschlussbeispiele Stromausgang 4 … 20 mA HART 4...20 mA A0029055  2 Anschlussbeispiel für Stromausgang 4 … 20 mA HART (aktiv) Automatisierungssystem mit Stromeingang (z. B. SPS) Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde- rungen;...
  • Seite 29 Proline t-mass F 300 HART-Eingang 4...20 mA A0028763  4 Anschlussbeispiel für HART-Eingang mit gemeinsamen "Minus" (passiv) Automatisierungssystem mit HART-Ausgang (z.B. SPS) Speisetrenner für Spannungsversorgung (z.B. RN221N) Kabelschirm einseitig erden. Beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforde- rungen; Kabelspezifikation beachten Analoges Anzeigeinstrument: Maximale Bürde beachten →...
  • Seite 30 Proline t-mass F 300 Stromausgang 4-20 mA 4...20 mA A0028758  6 Anschlussbeispiel für Stromausgang 4-20 mA (aktiv) Automatisierungssystem mit Stromeingang (z.B. SPS) Analoges Anzeigeinstrument: Maximale Bürde beachten →  18 Messumformer 4...20 mA A0028759  7 Anschlussbeispiel für Stromausgang 4-20 mA (passiv) Automatisierungssystem mit Stromeingang (z.B.
  • Seite 31 Proline t-mass F 300 Schaltausgang A0028760  9 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B. SPS mit einem 10 kΩ pull-up oder pull-down Widerstand) Spannungsversorgung Messumformer: Eingangswerte beachten →  20 Relaisausgang A0028760  10 Anschlussbeispiel für Relaisausgang (passiv) Automatisierungssystem mit Relaiseingang (z.B.

  • Seite 32: Potenzialausgleich

    Proline t-mass F 300 Statuseingang A0028764  12 Anschlussbeispiel für Statuseingang Automatisierungssystem mit Statusausgang (z.B. SPS) Spannungsversorgung Messumformer Potenzialausgleich Anforderungen Beim Potenzialausgleich: • Betriebsinterne Erdungskonzepte beachten • Einsatzbedingungen wie Material und Erdung der Rohrleitung berücksichtigen • Messstoff, Messaufnehmer und Messumformer auf dasselbe elektrische Potenzial legen •...
  • Seite 33 Proline t-mass F 300 Schutzerdungskabel für die äußere Erdungsklemme Leiterquerschnitt < 2,1 mm (14 AWG) Grössere Querschnitte können durch die Verwendung eines Kabelschuhs angeschlossen werden. Die Erdungsimpedanz muss weniger als 2 Ω betragen. Signalkabel Stromausgang 4…20 mA HART Abgeschirmtes Kabel empfohlen. Erdungskonzept der Anlage beachten.

  • Seite 34: Überspannungsschutz

    Proline t-mass F 300 Kabellänge bei Einsatz im: • Nicht explosionsgefährdetem Bereich Querschnitt • Explosionsgefährdetem Bereich: Zone 2; Class I, Division 2 • Explosionsgefährdetem Bereich: Zone 1; Class I, Division 1 0,34 mm (22 AWG) 80 m (270 ft) 0,50 mm...

  • Seite 35: Leistungsmerkmale

    Proline t-mass F 300 Leistungsmerkmale Referenzbedingungen • Fehlergrenzen in Anlehnung an ISO 11631 • Trockene Luft mit +20 … +30 °C (+68 … +86 °F) bei 0,8 … 1,5 bar (12 … 22 psi) • Angaben laut Kalibrationsprotokoll • Angaben zur Messabweichung basieren auf akkreditierten Kalibrieranlagen, die auf ISO 17025 rückgeführt sind.

  • Seite 36: Wiederholbarkeit

    Proline t-mass F 300 Genauigkeit der Ausgänge Die Ausgänge weisen die folgende Grundgenauigkeit auf. Stromausgang Genauigkeit ±5 µA Impuls-/Frequenzausgang v.M. = vom Messwert Genauigkeit Max. ±50 ppm v.M. (über den kompletten Umgebungstemperaturbereich) Wiederholbarkeit ±0,25 % des Anzeigewertes für Geschwindigkeiten über 1,0 m/s (3,3 ft/s) Reaktionszeit Typischerweise <...

  • Seite 37: Montage

    Proline t-mass F 300 Montage Thermische Messgeräte benötigen ein voll ausgeprägtes Strömungsprofil als Voraussetzung für eine korrekte Durchflussmessung. Aus diesem Grund nachfolgende Punkte und Kapitel beim Einbau des Messgerätes beachten: • Strömungsstörungen vermeiden, da das thermische Messprinzip empfindlich darauf reagiert.

  • Seite 38: Ein- Und Auslaufstrecken

    Proline t-mass F 300 A0023496 • Nach dem Einbau muss die Rohrleitung frei von Verschmutzungen und Partikeln sein, um Beschä- digungen an den Sensoren zu vermeiden. • Weitere Informationen → ISO-Norm 14511. Innendurchmesser Bei der Kalibration wird abhängig vom gewählten Prozessanschluss das Gerät mit den folgenden Einlaufrohren justiert.
  • Seite 39 Proline t-mass F 300 • Beim bidirektionalen Sensor, empfohlene Einlaufstrecke auch in Gegenrichtung einhalten. • Bei mehreren Strömungsstörungen, Strömungsgleichrichter verwenden. • Wenn die erforderlichen Einlaufstrecken nicht eingehalten werden können, Strömungsgleichrich- ter verwenden. • Bei einem Regelventil ist der Störeinfluss abhängig von Ventiltyp und Öffnungsgrad. Die empfoh- lene Einlaufstrecke für Regelventile ist 50 ×...
  • Seite 40 Proline t-mass F 300 A0039507  19 Zu erwartender zusätzlicher Messfehler ohne Strömungsgleichrichter in Abhängigkeit von Störungsart und Einlaufstrecke Zusätzlicher Messfehler (%) Einlaufstrecke (DN) 2 × 90°-Krümmer dreidimensional Erweiterung 2 × 90°-Krümmer Reduktion oder 90°-Krümmer Strömungsgleichrichter Wenn die erforderlichen Einlaufstrecken nicht eingehalten werden können, Strömungsgleichrichter verwenden.

  • Seite 41: Auslaufstrecken Mit Druckmessstellen

    Proline t-mass F 300 5...10 × DN 2 × DN A0039425  20 Empfohlene Einlauf- und Auslaufstrecken bei Verwendung eines Strömungsgleichrichters Strömungsgleichrichter Beim bidirektionalen Sensor Einlaufstrecke auch in Gegenrichtung einhalten. A0039508  21 Zu erwartender zusätzlicher Messfehler mit Strömungsgleichrichter in Abhängigkeit von Störungsart und Einlaufstrecke Zusätzlicher Messfehler (%)

  • Seite 42: Umgebung

    Unterkühlung. ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. Eine Wetterschutzhaube kann bei Endress+Hauser bestellt werden →  72. Lagerungstemperatur –50 … +80 °C (–58 … +176 °F), vorzugsweise bei +20 °C (+68 °F) Atmosphäre Wenn ein Messumformergehäuse aus Kunststoff bestimmten Dampf-Luft-Gemischen permanent ausgesetzt ist, kann das Gehäuse beschädigt werden.

  • Seite 43: Innenreinigung

    Proline t-mass F 300 Innenreinigung Geeignet für Cleaning-in-Place (CIP) und Sterilization-in-Place (SIP). Optionen vom Hersteller bei Auslieferung • Öl- und fettfreie mediumsberührende Teile, ohne Erklärung. Bestellmerkmal "Dienstleistung", Option HA. • Öl- und fettfreie mediumsberührende Teile nach IEC/TR 60877-2.0 und BOC 50000810-4, mit Erklärung.

  • Seite 44: Prozess

    Proline t-mass F 300 Prozess Messstofftemperaturbereich Messaufnehmer –40 … +180 °C (–40 … +356 °F) Minimum 0.5 bar absolut. Maximal zulässiger Messstoffdruck →  44 Messstoffdruckbereich Die folgenden Druck-Temperatur-Kurven beziehen sich auf alle drucktragenden Teile des Geräts und Druck-Temperatur-Kurven nicht nur auf den Prozessanschluss. Die Kurven zeigen den maximal erlaubten Messstoffdruck in Abhängigkeit von der jeweiligen Messstofftemperatur.

  • Seite 45: Durchflussgrenze

    Proline t-mass F 300 Durchflussgrenze Messbereich →  11 Der maximale Durchfluss ist vom Gastyp und der verwendeten Rohrnennweite abhängig. Das Mess- bereichsende wird dann erreicht, wen die nachfolgend aufgelistete Mach-Zahl erreicht wird. Mach-Zahl Bestellmerkmal • Bestellmerkmal "Sensorausführung; Sensor; Messrohr:", Option SB "Bidirektional; rostfr. Stahl;...
  • Seite 46 Proline t-mass F 300 HINWEIS Gefahr der Überhitzung bei Beheizung ‣ Sicherstellen, dass die Temperatur am unteren Ende des Messumformergehäuses nicht höher ist als 80 °C (176 °F). ‣ Gewährleisten, dass am Messumformerhals eine genügend grosse Konvektion vorhanden ist. ‣...

  • Seite 47: Konstruktiver Aufbau

    Proline t-mass F 300 Konstruktiver Aufbau Abmessungen in Kompaktausführung SI-Einheiten A0033783 Einbaulänge beim jeweiligen Prozessanschluss →  48 Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" [mm] [mm] [mm] [mm] [mm] [mm] Je nach verwendeter Kabelverschraubung: Werte bis + 30 mm Bei Version ohne Vor-Ort-Anzeige: Werte – 30 mm Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet";...
  • Seite 48 Proline t-mass F 300 Flanschanschlüsse Vorschweissflansch EN 1092-1-B1, ASME B16.5, JIS B2220 A0015621 Längentoleranz Maß L in mm: +1,5 / –2,0 Flansch in Anlehnung an EN 1092-1-B1: PN 16 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option D1S [mm] [mm] [mm] [mm] [mm]...
  • Seite 49 Proline t-mass F 300 Flansch in Anlehnung an ASME B16.5: Class 150 RF, Schedule 40 und 80 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option AAS 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option AFS [mm] [mm] [mm] [mm] [mm] [mm] [mm] 228,6 190,5 8 × ⌀19,1 24,5 Oberflächenrauheit (Flansch): ASME B16.5 "raised face", Ra 3,2 …...
  • Seite 50 Proline t-mass F 300 Gewindeanschlüsse 1:16 A0039448 R-Aussengewinde nach EN 10226-1, ISO 7-1 Bestellmerkmal "Prozessanschluss", Option RAA [mm] [in] [mm] [mm] R ½ 13,9 10,4 24,3 R 1½ 12,7 38,1 15,9 49,2 R 2½ 17,5 62,7 20,6 72,5 25,4 96,0 NPT-Aussengewinde nach ASME B1.20.1...
  • Seite 51 Proline t-mass F 300 Zubehör Wetterschutzhaube 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  27 Maßeinheit mm (in) Abgesetztes Anzeige- und Bedienmodul DKX001 78 (3.07) 136 (5.35) 114 (4.49) 103 (4.06) 7.0 (0.27) A0028921 ...

  • Seite 52: Abmessungen In Us-Einheiten

    Proline t-mass F 300 Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden. 70 (2.8) A0033597  30 Maßeinheit mm (in) Abmessungen in Kompaktausführung US-Einheiten A0033783 Einbaulänge beim jeweiligen Prozessanschluss →  48 Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet"...
  • Seite 53 Proline t-mass F 300 DN ½ … 4": Messaufnehmer mit Alu-Gehäuse [in] [in] [in] [in] [in] [in] [in] ½ 0,51 12,48 12,99 1,42 0,56 0,67 12,48 13,15 1,42 0,96 9,65 1 ½ 0,94 12,68 13,62 1,89 12,6 1,18 12,56 13,74...
  • Seite 54 Proline t-mass F 300 Flansch in Anlehnung an ASME B16.5: Class 300 RF, Schedule 40 und 80 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option ABS 1.4404 (F316/F316L): Bestellmerkmal "Prozessanschluss", Option AGS [in] [in] [in] [in] [in] [in] [in] ½ 3,74 2,62 4 × ⌀0,62...
  • Seite 55 Proline t-mass F 300 NPT-Aussengewinde nach ASME B1.20.1 Bestellmerkmal "Prozessanschluss", Option NPT [in] [in] [in] [in] 3 NPT 0,77 2,85 4 NPT 0,84 3,78 Zubehör Wetterschutzhaube 280 (11.0) 255 (10.0) 146 (5.75) 134 (5.3) 12 (0.47) 30 (1.18) A0029553  31 Maßeinheit mm (in)

  • Seite 56: Werkstoffe

    Proline t-mass F 300 Externe WLAN-Antenne am Gerät montiert 105 (4.1) 68 (2.7) 173 (6.8) A0028923  33 Maßeinheit mm (in) Externe WLAN-Antenne mit Kabel montiert Bei schlechten Sende-/Empfangsbedingungen am Montageort des Messumformers kann die externe WLAN-Antenne getrennt vom Messumformer montiert werden.
  • Seite 57 Proline t-mass F 300 Kabeleinführungen/-verschraubungen A0020640  35 Mögliche Kabeleinführungen/-verschraubungen Innengewinde M20 × 1,5 Kabelverschraubung M20 × 1,5 Adapter für Kabeleinführung mit Innengewinde G ½" oder NPT ½" Bestellmerkmal "Gehäuse", Option A "Alu, beschichtet" Die verschiedenen Kabeleinführungen sind für den explosionsgefährdeten und nicht explosionsge- fährdeten Bereich geeignet.

  • Seite 58: Gewicht

    Proline t-mass F 300 Externe WLAN-Antenne • Antenne: Kunststoff ASA (Acrylnitril-Styrol-Acrylester) und Messing vernickelt • Adapter: Rostfreier Stahl und Messing vernickelt • Kabel: Polyethylen • Stecker: Messing vernickelt • Befestigungswinkel: Rostfreier Stahl Gewicht Alle Werte (Gewicht ohne Verpackungsmaterial) beziehen sich auf Geräte mit EN/DIN PN 40-Flanschen.

  • Seite 59: Anzeige Und Bedienoberfläche

    Proline t-mass F 300 Anzeige und Bedienoberfläche Bedienkonzept Nutzerorientierte Menüstruktur für anwenderspezifische Aufgaben • Inbetriebnahme • Betrieb • Diagnose • Expertenebene Schnelle und sichere Inbetriebnahme • Geführte Menüs ("Make-it-run"-Wizards) für Anwendungen • Menüführung mit kurzen Erläuterungen der einzelnen Parameterfunktionen • Zugriff auf das Gerät via Webserver •...

  • Seite 60: Fernbedienung

    Proline t-mass F 300 Bedienelemente • Bedienung von außen ohne Öffnen des Gehäuses via Touch Control (3 optische Tasten): , ,  • Bedienelemente auch in den verschiedenen Zonen des explosionsgefährdeten Bereichs zugänglich Via abgesetztem Anzeige- und Bedienmodul DKX001 Das abgesetzte Anzeige- und Bedienmodul DKX001 ist optional bestellbar →  72.
  • Seite 61 Proline t-mass F 300 A0028747  38 Möglichkeiten der Fernbedienung via HART-Protokoll (aktiv) Automatisierungssystem (z.B. SPS) Field Communicator 475 Computer mit Webbrowser (z.B. Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder Computer mit Bedientool (z.B. FieldCare, DeviceCare, AMS Device Manager, SIMATIC PDM) mit COM DTM "CDI Commu- nication TCP/IP"...

  • Seite 62: Serviceschnittstelle

    Proline t-mass F 300 A0029437  40 Möglichkeiten der Fernbedienung via Modbus-RS485-Protokoll (aktiv) Automatisierungssystem (z.B. SPS) Computer mit Webbrowser (z.B. Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool (z.B. FieldCare, DeviceCare) mit COM DTM "CDI Communication TCP/IP" oder Modbus DTM...

  • Seite 63: Unterstützte Bedientools

    Proline t-mass F 300 A0034570 Messumformer mit integrierter WLAN-Antenne Messumformer mit externer WLAN-Antenne LED leuchtet konstant: WLAN-Empfang am Messgerät ist aktiviert LED blinkt: WLAN-Verbindung zwischen Bediengerät und Messgerät ist hergestellt Computer mit WLAN-Schnittstelle und Webbrowser (z.B. Microsoft Internet Explorer, Microsoft Edge) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool (z.B.

  • Seite 64: Webserver

    Proline t-mass F 300 Unterstützte Bedien- Bediengerät Schnittstelle Weitere Informationen tools FieldCare SFE500 Notebook, PC oder Tab- • Serviceschnittstelle →  74 let mit Microsoft Wind- CDI-RJ45 ows-System • WLAN-Schnittstelle • Feldbus-Protokoll Field Xpert SMT70/77/50 • Alle Feldbus-Proto- Betriebsanleitung BA01202S kolle Gerätebeschreibungsdateien:...

  • Seite 65: Zusatzinformationen Speicherkonzept

    Proline t-mass F 300 Prozessdaten. Dadurch können Betriebs- und Serviceeinsätze wesentlich sicherer und effizienter durchgeführt werden. Im Auslieferungszustand sind die Werkseinstellungen der Parametrierdaten als Sicherung im Gerätespeicher hinterlegt. Dieser kann z.B. nach der Inbetriebnahme mit einem aktualisierten Datensatz überschrieben werden.
  • Seite 66 Proline t-mass F 300 Messwertspeicher Manuell Mit Freischaltung des Anwendungspakets Extended HistoROM (Bestelloption): • Aufzeichnung über 1 bis 4 Kanäle von bis zu 1 000 Messwerten (jeweils bis zu 250 Messwerte pro Kanal) • Frei konfigurierbares Aufzeichnungsintervall • Export der Messwertaufzeichnung über verschiedene Schnittstellen und Bedientools z.B. Field-...

  • Seite 67: Zertifikate Und Zulassungen

    UKCA-Kennzeichnung tory Instruments). Diese sind zusammen mit den zugewiesenen Normen in der entsprechenden UKCA-Konformitätserklärung aufgeführt. Durch Selektion der Bestelloption zur UKCA-Kennzeich- nung bestätigt Endress+Hauser die erfolgreiche Prüfung und Bewertung des Geräts mit der Anbrin- gung der UKCA-Kennzeichnung. Kontaktadresse Endress+Hauser UK: Endress+Hauser Ltd.

  • Seite 68: Funktionale Sicherheit

    Proline t-mass F 300 Ex tb Kategorie Zündschutzart II2D Ex tb IIIC T** °C Db Aktuell sind die folgenden Ex-Ausführungen lieferbar: XP (Ex d) Class I, II, III Division 1 Groups A-G NI (Ex ec) Class I Division 2 Groups A-D Ex de •...

  • Seite 69: Weitere Zertifizierungen

    • EN 301489 Elektromagnetische Verträglichkeit und Funkspektrumangelegenheiten (ERM). Klassifizierung der Prozess- Geräte von Endress+Hauser werden gemäß ANSI/ISA 12.27.01 konstruiert. Dies ermöglicht es dem dichtung zwischen elektri- Anwender, auf die Installation und die Kosten einer externen sekundären Prozessdichtung in der Elektro-Verrohrung (conduit) zu verzichten, welche in ANSI/NFPA 70 (NEC) und CSA 22.1 (CEC) schem Anschluss und gefordert ist.

  • Seite 70: Bestellinformationen

    Proline t-mass F 300 Bestellinformationen Ausführliche Bestellinformationen sind verfügbar: • Im Produktkonfigurator auf der Endress+Hauser Internetseite: www.endress.com -> "Corporate" klicken -> Land wählen -> "Products" klicken -> Produkt mit Hilfe der Filter und Suchmaske aus- wählen -> Produktseite öffnen -> Die Schaltfläche "Konfiguration" rechts vom Produktbild öffnet den Produktkonfigurator.

  • Seite 71: Anwendungspakete

    Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifischer Anforderun- gen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt wer- den. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebs- zentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.

  • Seite 72: Zubehör

    Proline t-mass F 300 Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com.

  • Seite 73: Kommunikationsspezifisches Zubehör

    Proline t-mass F 300 Kommunikationsspezifisches Zubehör Beschreibung Zubehör Commubox FXA195 Für die eigensichere HART-Kommunikation mit FieldCare über die USB-Schnitt- HART stelle.  Technische Information TI00404F HART Loop Converter Dient zur Auswertung und Umwandlung von dynamischen HART-Prozessvariablen HMX50 in analoge Stromsignale oder Grenzwerte.

  • Seite 74: Servicespezifisches Zubehör

    Proline t-mass F 300 Servicespezifisches Zubehör Zubehör Beschreibung Applicator Software für die Auswahl und Auslegung von Endress+Hauser Messgeräten: • Auswahl von Messgeräten mit industriespezifischen Anforderungen • Berechnung aller notwendigen Daten zur Bestimmung des optimalen Durchflussmessgeräts: z.B. Nennweite, Druckabfall, Fließgeschwindigkeit und Messgenauigkeiten.

  • Seite 75: Ergänzende Dokumentation

    Ergänzende Dokumentation Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Standarddokumentation Ergänzende Informationen zu Semistandard-Optionen sind in der zugehörigen Sonderdoku- mentation in der TSP-Datenbank verfügbar.

  • Seite 76: Eingetragene Marken

    Proline t-mass F 300 Inhalt Dokumentationscode INMETRO Ex i XA01500D INMETRO Ex ec XA01501D NEPSI Ex i XA01502D NEPSI Ex nA XA01503D Handbuch zur Funktionalen Sicherheit Inhalt Dokumentationscode Proline t-mass 300 SD02483D Sonderdokumentation Inhalt Dokumentationscode HART Modbus RS485 Handbuch zur Funktionalen Sicherheit SD02483D –...
