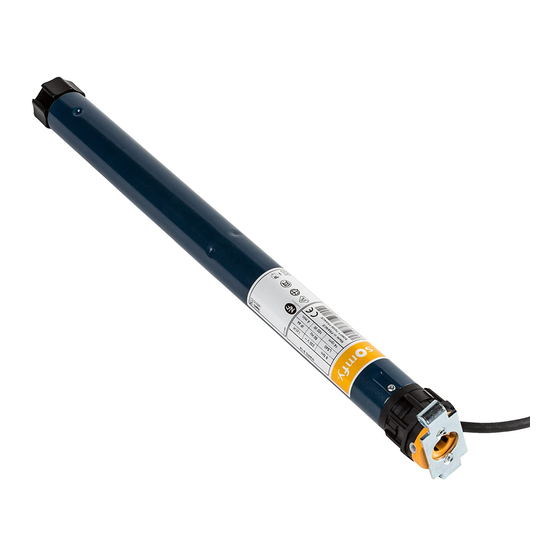

SOMFY LS 40 Originalanleitung
  1. Anleitungen
  2. Marken
  3. SOMFY Anleitungen
  4. Motoren
  5. LS 40
  6. Originalanleitung

SOMFY LS 40 Originalanleitung

Vorschau ausblenden Andere Handbücher für LS 40:
1
2
3
4
5
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
DE
Diese Anleitung gilt für alle Antriebe vom Typ LS 40, unabhängig von Kupplungs-/
Drehzahlvariante.

1. VORBEMERKUNGEN

1. 1. ANWENDUNGSBEREICH

Der Antrieb LS 40 wurde entwickelt für den Antrieb aller Arten von Rollläden, vertikalen
Außenmarkisen, Volants, Fallarm-Markisen und Innenrollos, die zumindest eine der
nachfolgenden Bedingungen erfüllen:
Das motorisierte Produkt wird über einen Taster angesteuert (verdrahtet oder per Funk),
-
(siehe das beiliegende Dokument Sicherheitshinweise).
Bewegte Teile des Antriebs müssen mehr als 2,50 m über dem Boden oder einer anderen
-
Ebene, die Zugang gewährt, installiert werden.
Die
Markise
muss
-
Sicherheitsvorrichtung versehen sein, die jeden Kontakt mit bewegten Teilen des Antriebs
verhindert.
Der Rollladen muss mit einer (ohne Werkzeugeinsatz nicht abzunehmenden)
-
Sicherheitsvorrichtung versehen sein, die jeden Kontakt mit bewegten Teilen des Antriebs
verhindert.
Bei Markisen und Textilscreens bewegt sich die Laststange nur durch die Schwerkraft und
-
darf nicht mehr als 15 kg wiegen.
Der Rollladenpanzer kann mit einer Kraft von 150 N am Abschlussprofil um 4 cm angehoben
-
werden, wenn dieses 16 cm über der ganz ausgefahrenen Position steht.
Wenn der Rollladen mit durchbrochenen Lamellen ausgestattet ist, darf eine 5 mm-Stange
nicht durch die Öffnungen passen.

1. 2. HAFTUNG

Lesen Sie diese Anleitung aufmerksam durch, bevor Sie den Antrieb installieren und einsetzen.
Beachten Sie außer den Anweisungen in dieser Anleitung auch die detaillierten Hinweise im
beiliegenden Dokument Sicherheitshinweise.
Die Installation des Antriebs muss von einem Fachmann für Gebäudeautomation unter
Einhaltung der Anweisungen von Somfy und der am Ort der Inbetriebnahme geltenden
Vorschriften vorgenommen werden.
Jede Nutzung des Antriebs zu Zwecken, die über den im vorliegenden Dokument beschriebenen
Anwendungsbereich hinausgehen, ist untersagt. Jede Missachtung dieser sowie aller anderen in
dieser Anleitung und im beiliegenden Dokument Sicherheitshinweise enthaltenen Anweisungen
führt zum Ausschluss jeglicher Haftung und Gewährleistungsansprüche durch Somfy.
Der Installateur hat seine Kunden auf die Nutzungs- und Wartungsbedingungen des Antriebs
hinzuweisen und ihnen diese sowie das beiliegende Dokument
Abschluss der Installation des Antriebs auszuhändigen. Wartungs- und Reparaturarbeiten für den
Antrieb dürfen ausschließlich von Fachleuten für Gebäudeautomation ausgeführt werden.
Für Fragen zur Installation des Antriebs und weiterführenden Informationen wenden Sie sich bitte an
Ihren Somfy-Ansprechpartner, oder besuchen Sie unsere Website www.somfy.com.
6
Abbildungen unverbindlich.
ORIGINALANLEITUNG
