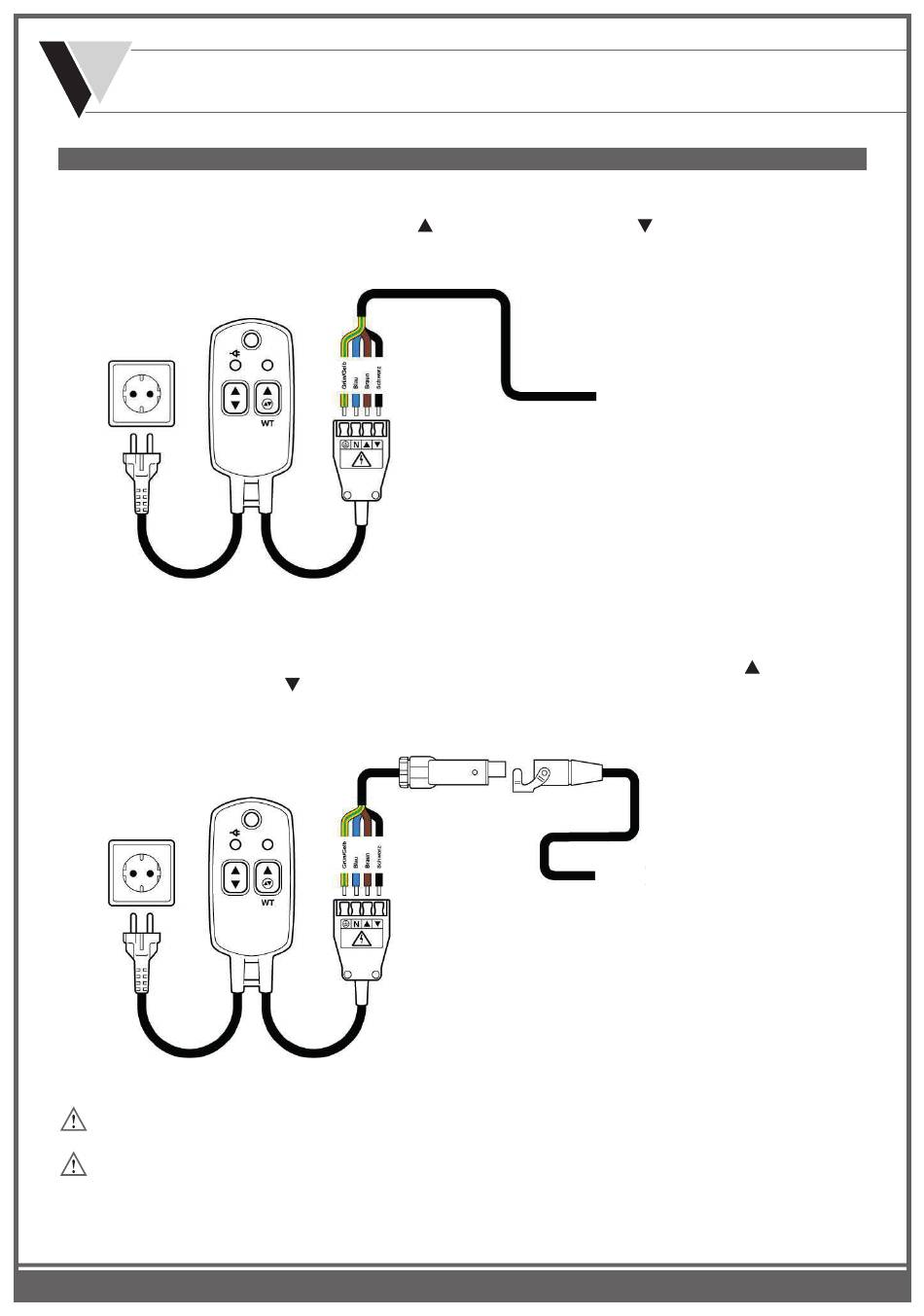

Elektrischer Anschluss des Somfy-Einstellkabels:
1. ELEKTRISCHER ANSCHLUSS DES SOMFY-EINSTELLKABELS
Elektrischer Anschluss des Somfy-Einstellkabels:
a)
Motoranschlussleitung ohne Stecker:
a.
Motoranschlussleitung ohne Stecker:
Einstellkabel vom Netz trennen. Erde (Grün/Gelb) verbinden.
a.
Motoranschlussleitung ohne Stecker:
Blau auf die Klemme für N. Braun auf die Klemme für Aufwärts.
Einstellkabel vom Netz trennen. Erde (Grün/Gelb) verbinden. Blau auf die Klemme für N. Braun auf
Einstellkabel vom Netz trennen. Erde (Grün/Gelb) verbinden. Blau auf die Klemme für N. Braun auf
Klemme für Aufwärts . Schwarz auf die Klemme für Abwärts .
Klemme für Aufwärts . Schwarz auf die Klemme für Abwärts .
b.
Motoranschlussleitung mit STAK-Stecker:
b)
Motoranschlussleitung mit STAK-Stecker:
b.
Motoranschlussleitung mit STAK-Stecker:
Die Buchse des SOMFY-Adapterkabels mit dem STAK-Stecker der Motorleitung zusammenstecken. Bei den offenen Enden die Grün/Gelbe
Die Buchse des Somfy-Adapterkabels mit dem STAK-Stecker der Motorleitung zusammenstecken. Bei
Leitung mit dem Erdanschluss des Somfy Einstellkabels verbinden. Blau auf die Klemme für N. Braun auf Klemme für Aufwärts.
Die Buchse des Somfy-Adapterkabels mit dem STAK-Stecker der Motorleitung zusammenstecken. Bei
Schwarz auf die Klemme für Abwärts.
den offenen Enden die Grün/Gelbe Leitung mit dem Erdanschluss des Somfy Einstellkabels verbinden.
den offenen Enden die Grün/Gelbe Leitung mit dem Erdanschluss des Somfy Einstellkabels verbinden.
Blau auf die Klemme für N. Braun auf Klemme für Aufwärts . Schwarz auf die Klemme für Abwärts .
Blau auf die Klemme für N. Braun auf Klemme für Aufwärts . Schwarz auf die Klemme für Abwärts .
Somfy LT muss mit verriegelten Tastern/Schaltern betrieben werden!
Somfy LT muss mit verriegelten Tastern/Schaltern betrieben werden!
Somfy LT muss mit verriegelten Tastern/Schaltern betrieben werden!
Die gemeinsame Steuerung mehrerer Antriebe erfordert Somfy-Steuergeräte.
Die gemeinsame Steuerung mehrerer Antriebe erfordert Somfy-Steuergeräte.
Die gemeinsame Steuerung mehrerer Antriebe erfordert Somfy-Steuergeräte.
Einstellen der Endlagen
Einstellen der Endlagen
Mai 2016
Druckfehler und technische Änderungen vorbehalten
SOMFY LT50 in XLINE/PERGOLINE
SOMFY LT50 in XLINE/PERGOLINE
Schwarz auf die Klemme für Abwärts.
© bei WOUNDWO
Art.-Nr.: 841004

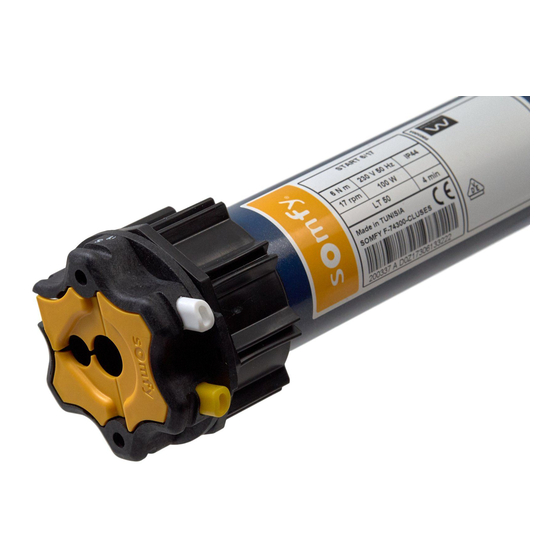

Einstellanleitung
Einstellanleitung
EINSTELLANLEITUNG
SOMFY LT
WWW.WOUNDWO.COM
loading

Verwandte Anleitungen für SOMFY LT

Inhaltszusammenfassung für SOMFY LT

  • Seite 1 Die Buchse des Somfy-Adapterkabels mit dem STAK-Stecker der Motorleitung zusammenstecken. Bei Leitung mit dem Erdanschluss des Somfy Einstellkabels verbinden. Blau auf die Klemme für N. Braun auf Klemme für Aufwärts. Die Buchse des Somfy-Adapterkabels mit dem STAK-Stecker der Motorleitung zusammenstecken. Bei Schwarz auf die Klemme für Abwärts.
  • Seite 2 • Fährt der Behang in AB-Richtung, ist die Drehrichtung richtig. • Fährt der Behang in die AUF-Richtung, stecken Sie das Somfy Motorkabel aus und ändern Sie die Verdrahtung der Adern schwarz und braun. • Prüfen Sie die Drehrichtung erneut. 2.2 EINSTELLEN DER ENDLAGEN 2.2.
