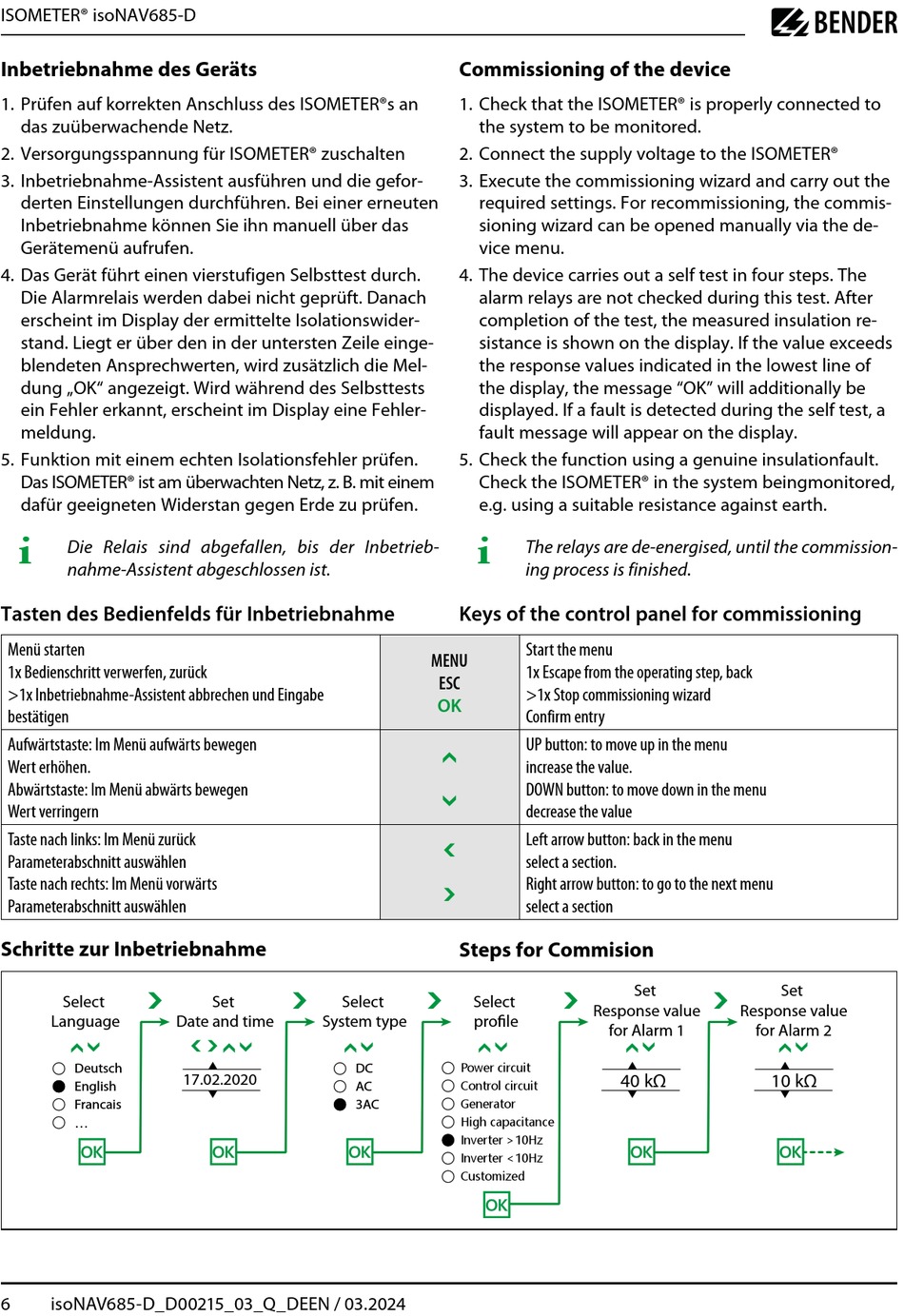

Bender ISOMETER isoNAV685-D Kurzanleitung Seite 6

ISOMETER® isoNAV685-D
Inbetriebnahme des Geräts
1. Prüfen auf korrekten Anschluss des ISOMETER®s an
das zuüberwachende Netz.
2. Versorgungsspannung für ISOMETER® zuschalten
3. Inbetriebnahme-Assistent ausführen und die gefor-
derten Einstellungen durchführen. Bei einer erneuten
Inbetriebnahme können Sie ihn manuell über das
Gerätemenü aufrufen.
4. Das Gerät führt einen vierstufigen Selbsttest durch.
Die Alarmrelais werden dabei nicht geprüft. Danach
erscheint im Display der ermittelte Isolationswider-
stand. Liegt er über den in der untersten Zeile einge-
blendeten Ansprechwerten, wird zusätzlich die Mel-
dung „OK" angezeigt. Wird während des Selbsttests
ein Fehler erkannt, erscheint im Display eine Fehler-
meldung.
5. Funktion mit einem echten Isolationsfehler prüfen.
Das ISOMETER® ist am überwachten Netz, z. B. mit einem
dafür geeigneten Widerstan gegen Erde zu prüfen.
i
Die Relais sind abgefallen, bis der Inbetrieb-
nahme-Assistent abgeschlossen ist.
Tasten des Bedienfelds für Inbetriebnahme
Menü starten
1x Bedienschritt verwerfen, zurück
>1x Inbetriebnahme-Assistent abbrechen und Eingabe
bestätigen
Aufwärtstaste: Im Menü aufwärts bewegen
Wert erhöhen.
Abwärtstaste: Im Menü abwärts bewegen
Wert verringern
Taste nach links: Im Menü zurück
Parameterabschnitt auswählen
Taste nach rechts: Im Menü vorwärts
Parameterabschnitt auswählen
Schritte zur Inbetriebnahme

Select
Language

Deutsch
English
Francais
...
6 isoNAV685-D_D00215_03_Q_DEEN / 03.2024

Set Select
Date and time System type
 
17.02.2020
Commissioning of the device
1. Check that the ISOMETER® is properly connected to
the system to be monitored.
2. Connect the supply voltage to the ISOMETER®
3. Execute the commissioning wizard and carry out the
required settings. For recommissioning, the commis-
sioning wizard can be opened manually via the de-
vice menu.
4. The device carries out a self test in four steps. The
alarm relays are not checked during this test. After
completion of the test, the measured insulation re-
sistance is shown on the display. If the value exceeds
the response values indicated in the lowest line of
the display, the message "OK" will additionally be
displayed. If a fault is detected during the self test, a
fault message will appear on the display.
5. Check the function using a genuine insulationfault.
Check the ISOMETER® in the system beingmonitored,
e.g. using a suitable resistance against earth.
i
The relays are de-energised, until the commission-
ing process is finished.
Keys of the control panel for commissioning
Start the menu
MENU
1x Escape from the operating step, back
ESC
>1x Stop commissioning wizard
OK
Confirm entry

UP button: to move up in the menu
increase the value.

DOWN button: to move down in the menu
decrease the value
 Left arrow button: back in the menu
select a section.

Right arrow button: to go to the next menu
select a section
Steps for Commision

Select
profile

Power circuit
DC
Control circuit
AC
Generator
3AC
High capacitance
Inverter >10Hz
Inverter <10Hz
Customized
 
Set
Response value
for Alarm 1

40 kΩ
Set
Response value
for Alarm 2

10 kΩ
