Alle Hinweise des Herstellers des im jeweiligen Anwendungsfall verwendeten Sicher-
heitsschaltgeräts sind zu beachten.

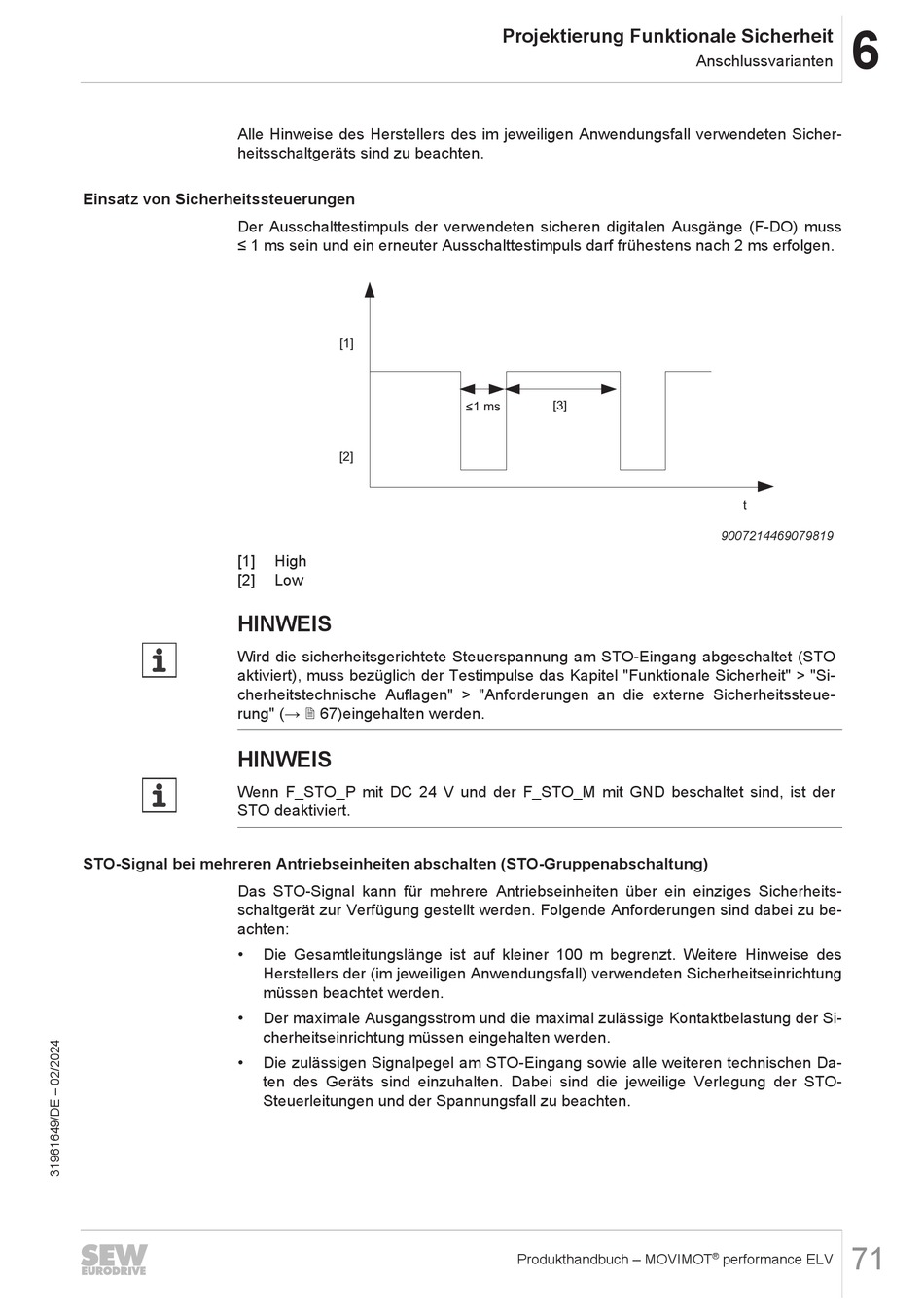

Einsatz von Sicherheitssteuerungen
Der Ausschalttestimpuls der verwendeten sicheren digitalen Ausgänge (F‑DO) muss
≤ 1 ms sein und ein erneuter Ausschalttestimpuls darf frühestens nach 2 ms erfolgen.
[1]
[2]
HINWEIS
Wird die sicherheitsgerichtete Steuerspannung am STO-Eingang abgeschaltet (STO
aktiviert), muss bezüglich der Testimpulse das Kapitel "Funktionale Sicherheit" > "Si-
cherheitstechnische Auflagen" > "Anforderungen an die externe Sicherheitssteue-
rung" (→ 2 67)eingehalten werden.
HINWEIS
Wenn F_STO_P mit DC 24 V und der F_STO_M mit GND beschaltet sind, ist der
STO deaktiviert.
STO-Signal bei mehreren Antriebseinheiten abschalten (STO-Gruppenabschaltung)
Das STO-Signal kann für mehrere Antriebseinheiten über ein einziges Sicherheits-
schaltgerät zur Verfügung gestellt werden. Folgende Anforderungen sind dabei zu be-
achten:
•
•
•
[1]
[2]
High
Low
Die Gesamtleitungslänge ist auf kleiner 100 m begrenzt. Weitere Hinweise des
Herstellers der (im jeweiligen Anwendungsfall) verwendeten Sicherheitseinrichtung
müssen beachtet werden.
Der maximale Ausgangsstrom und die maximal zulässige Kontaktbelastung der Si-
cherheitseinrichtung müssen eingehalten werden.
Die zulässigen Signalpegel am STO-Eingang sowie alle weiteren technischen Da-
ten des Geräts sind einzuhalten. Dabei sind die jeweilige Verlegung der STO-
Steuerleitungen und der Spannungsfall zu beachten.
