9.6
Steckverbinder
Die M12-Steckverbinder am Schnittstellenmodul sind mit Push-Pull-Verriegelung nach
Norm IEC 61076-2-010 ausgeführt. Bei Verwendung von Anschlusskabel mit Push-
Pull-Verriegelung ist ein schnelles Anschließen der Komponenten möglich
HINWEIS
Steckverbinder mit der Push-Pull-Verriegelung nach Norm IEC 61076-2-010 ermögli-
chen wahlweise die Nutzung von M12-Steckverbinder mit Schraubverriegelung oder
auch M12-Steckverbinder mit Push-Pull-Verriegelung.
9.6.1

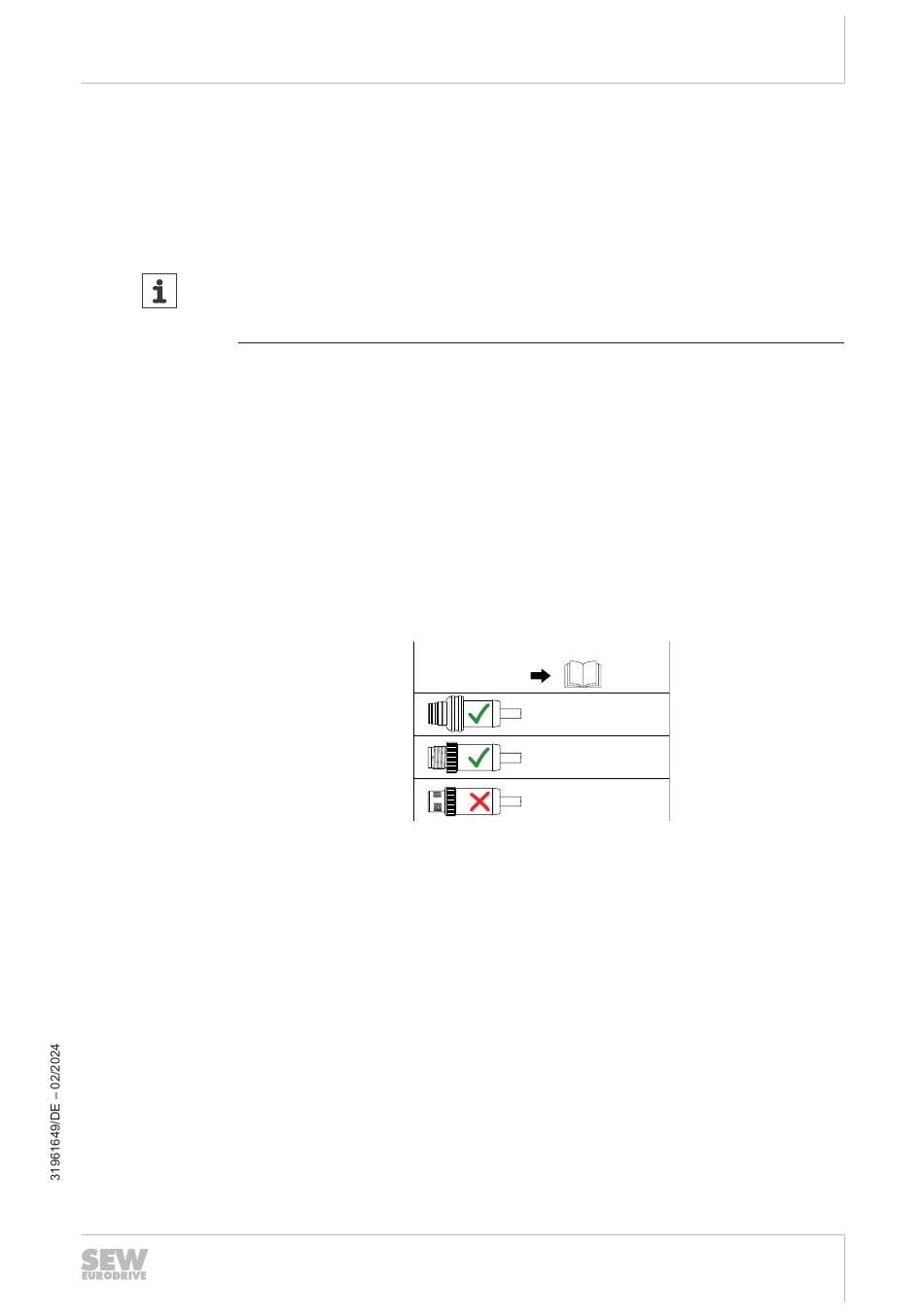

Hinweis-Anhänger Steckverbinder
Bei Auslieferung ab Werk erhalten die MOVIMOT® performance ELV-Antriebe einen
Hinweis-Anhänger, der den Installateur bei der Auswahl der Anschlusskabel unter-
stützt.
Geeignet sind M12-Anschlusskabel mit Push-Pull-Verriegelung nach Norm IEC
61076-2-010 oder marktgängige Anschlusskabel mit M12x1-Standardgewinde nach
Norm IEC 61076-2-101.
M12-Anschlusskabel mit segmentiertem Gewinde sind für den dauerhaften Anschluss
am Schnittstellenmodul nicht empfohlen, da keine stabile Verriegelung gewährleistet
ist.
Der Hinweis-Anhänger ist für den Betrieb des Antriebs nicht erforderlich und kann bei
der Installation entfernt werden.
SN: 30591619
M12 Push-Pull
IEC 61076-2-010
M12 x 1
IEC 61076-2-101
M12 x1 segmented
M12 SPEEDCON
Produkthandbuch – MOVIMOT
Elektrische Installation
Steckverbinder
42719396107
®
performance ELV
