6-82 Hardwarebeschreibung und Wartung
Signalanpaß-Platinen
7000-UM150C-DE-P – Juni 2002
Die Signalanpaß-Platinen (SCB) empfangen alle analoge Signale der
internen Umrichter-Komponenten.
Spannungssignale. Die Platinen haben auch isolierte digitale Ein-
/Ausgänge für den Ventilator-Zustand, Not-Stops, Schützsteuerung
und die Statusrückmeldung. Alle Testpunkte für Ströme, System-
spannungen, Steuerspannungen und Fluß befinden sich auf diesen
Platinen.

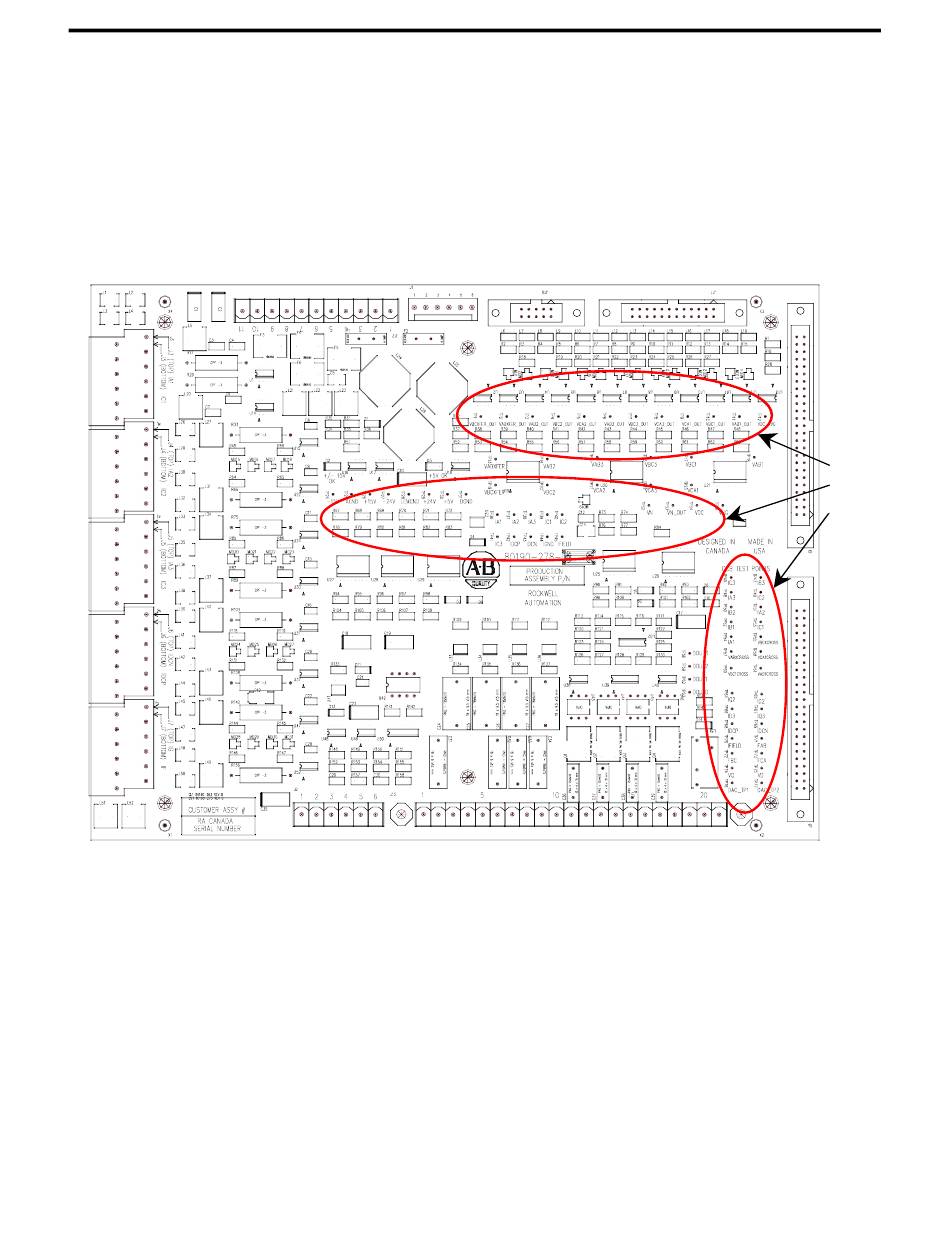

Bild 6.61 – Signalanpaß-Platine
Dies umfaßt Strom- und
Test
Points
