Benutzerschnittstelle 3-73

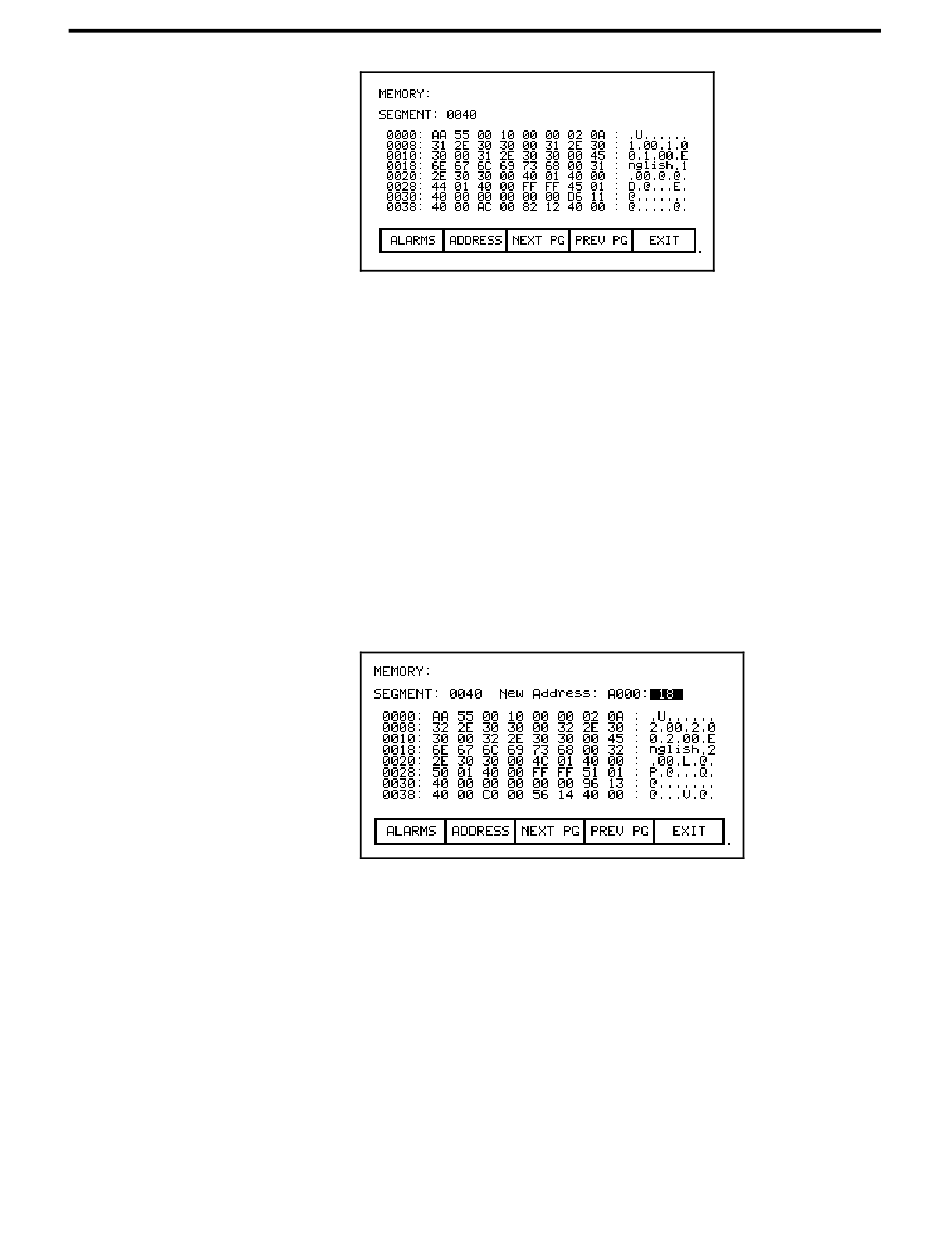

Bild 3.101 – Anzeige eines Daten-Segments
Die erste Bildschirmseite (Bild 3.101) zeigt das Standard-Daten-
Segment und dessen Nummer hexadezimal an. In der linken Spalte
wird die Startadresse der Datenreihe hexadezimal angezeigt, gefolgt
von 8 Daten-Bytes (ebenfalls hexadezimal) und den 8 dazu
äquivalenten ASCII-Zeichen. Durch Drücken der [F8] und [F9]
Tasten werden weitere Daten innerhalb des Segmentes angezeigt.
Mit der [F7] Taste kann das Segment oder der Offset innterhalb des
Segments geändert werden. Eine Anzeige gemäß Bild 3.102
erscheint. Jede folgende Betätigung der Taste [F7] wechselt
zwischen dem Segment und dem Offsetwert. Das hervorgehobene
Feld kann dann editiert werden.
Bild 3.102 – Ändern des Segment:Offset
Die Segment:Offset-Addresse ist über die numerische Tastatur
sowie über die Cursor-Tasten editierbar. Die Werte [0]-[9] können
über die numerischen Tasten eingegeben werden. Um einen Wert
zwischen [A....F] einzugeben, kann mit den[Hoch]/[Runter] Tasten
durch die möglichen Werte gescrollt werden. Beachten Sie bitte, daß
die Werte [0]-[9] ebenso über diese Methode eingegeben werden
können. Sobald ein Zeichen über die Cursor-Tasten eingegeben
wurde, muß dieses durch Drücken der [Rechts] Taste bestätigt
werden.
