Der Empfänger akzeptiert 2-Draht- oder 4-Draht-Sender, weshalb
die Verbindungen abhängig von der Art des eingesetzten Senders
sind. Das folgende Bild zeigt die empfohlenen Verbindungen. Auch
hier ist die Art des geschirmten Kabels anwendungsabhängig
VPP
Out
2 Wire Transmitter
VPP
Out
DC
RTN
GND
4 Wire Transmitter

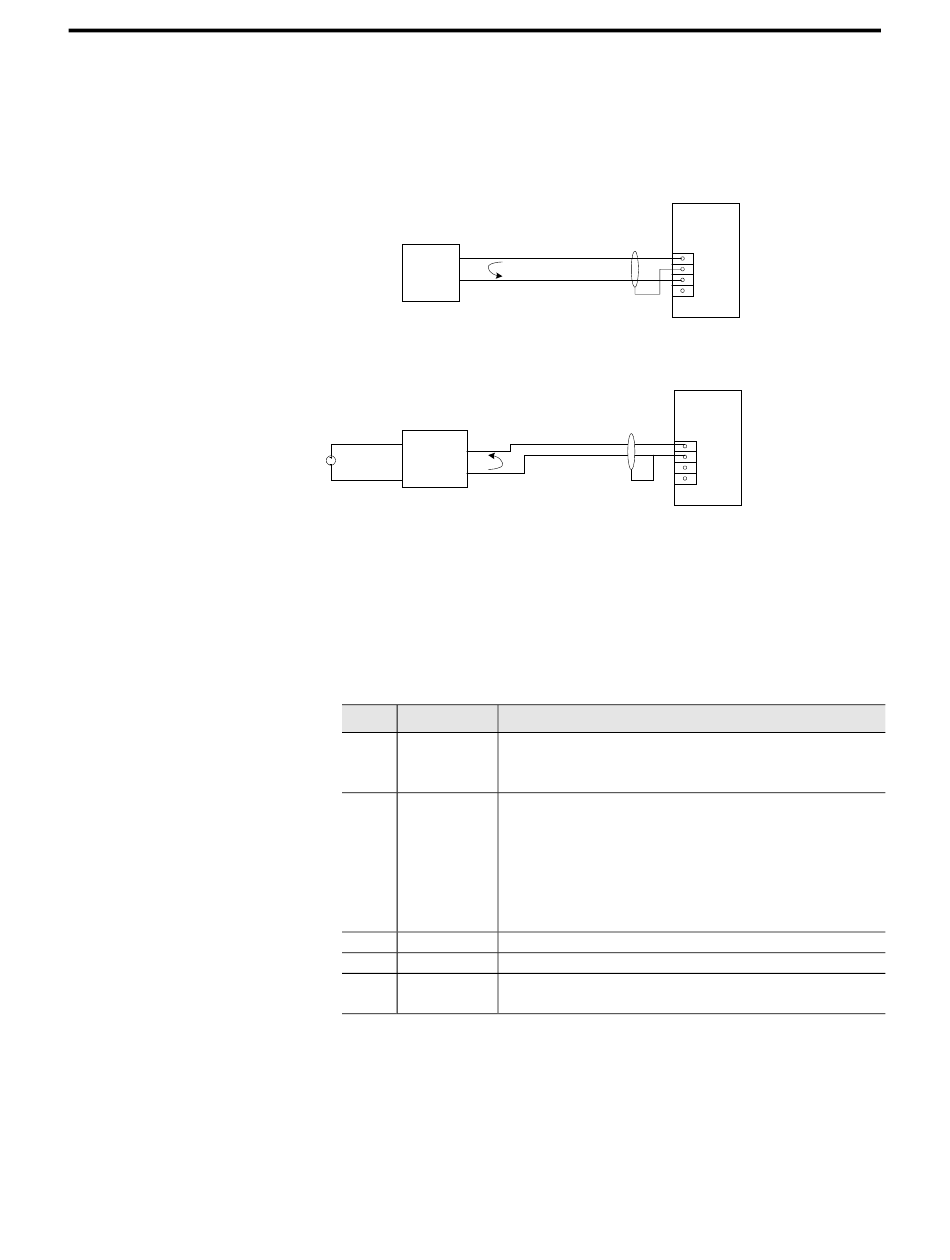

Figure 6.60 – Empfänger Verbindungen

LEDs

Auf der CIB sind 5 LEDs D1 bis D5. Sie haben folgende Zuordnung:
LED Zuordnung
D1 OBP1
D2 MOD A
D3 MOD B
D4 XIO LINK
D5 HEALTHY

Wechsel der CIB

Die DCB-L, DCB-M und CIB sind untereinander fest verbunden.
Das bedeutet, der schonendste Weg, die Platinen zu wechseln, ist,
alle drei auszubauen und die beteffende Platine außerhalb zu
tauschen.
J4B
J4B
Beschreibung
Diese LED ist gleich der LED D1 auf den DCBs, es ist die
On-Borad Programmier-LED. Der Status ist in der Tabelle
zur DCB ablesbar.
ScanPort Kommunikation Status LED
Blinkendes Rot – Alle gültigen Adapter wurden
-
verloren
- Blinkendes Rot/Grün – Mindestens ein, aber nicht
alle gültigen Adapter wurden verloren
Grün – Alle gültigen Adapters sind OK
-
Aus – Kein Adapter ist verbunden oder aktiv
-
NICHT BENUTZT
NICHT BENUTZT
LED ist grün, solange alle Steuerspannungen OK sind und
der CIB Watchdog korrekt arbeitet.
CIB
1
CIB Supplied Power
2 (Sourcing)
3
4
CIB
User supplied power
1
(Sinking)
2
3
4
