6-72 Hardwarebeschreibung und Wartung

Umrichter-Steuer-Platinen

7000-UM150C-DE-P – Juni 2002
Es gibt zwei Umrichter-Steuer-Platinen
Niederspannungs-Steuersektion. Eine steuert den Gleichrichter
(Line-Side; DCB-L) und die andere den Wechselrichter (Machine-
Side; DCB-M). Diese Platinen sind gleich und vertauschbar. Die
obere ist DCB-M, DCB-L die mittlere, die direkt mit der Benutzer-
schnittstellenplatine (CIB) verbunden ist.

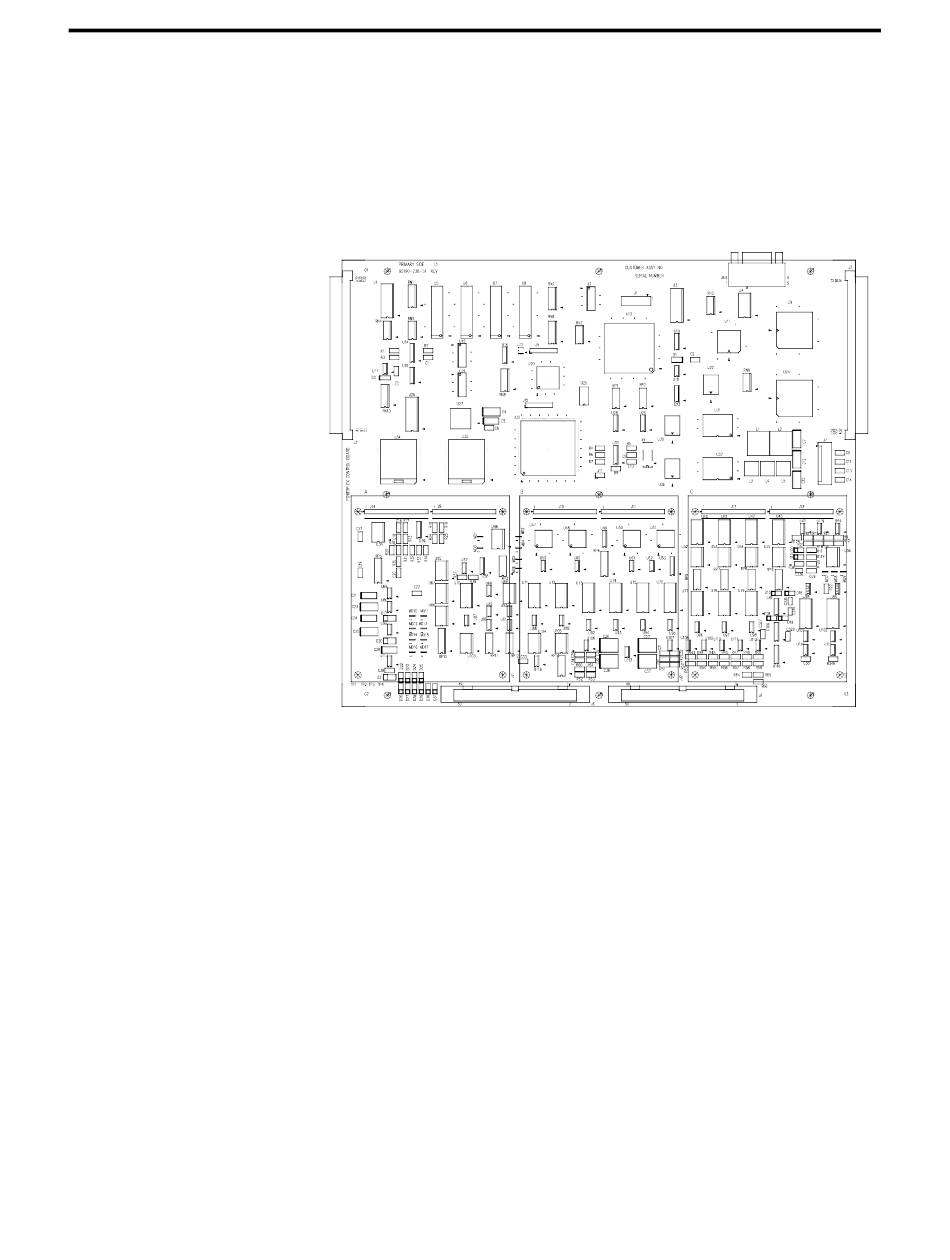

Bild 6.54 – Umrichter-Steuer-Platine
Diese Boards sind für die gesamte Steuerung des Umrichters
verantwortlich und speichern alle Parameter, die zur Steuerung
benötigt werden. Sie werden gleichzeitig mit der CIB programmiert
(über ein Null-Modem-Kabel und den CIB (J8) Port).
Die folgende Tabelle zeigt mögliche Zustände der Status LED D1
auf der DCB. Diese Tabelle kann auf alle Platinen in der
Steuersektion angewendet werden, wenn nichts anderes in der
Zustandsbeschreibung vermerkt ist.
(DCBs) in der
