3-12 Benutzerschnittstelle

Wie man:

7000-UM150C-DE-P – Juni 2002
Der folgende Abschnitt beschreibt, wie man das Terminal benutzt,
um die verschiedenen Operationen am Umrichter auszuführen. Wie
bereits beschrieben, wird eine Anzahl von Bildschirmseiten benutzt,
um die gewünschte Operation auszuführen. In vielen Fällen wird
dieselbe Bildschirmseite für mehr als eine Operation mit
unterschiedlichen Umrichterdaten benutzt.
Der gesamte Abschnitt beschreibt die Ausführung einer Operation.
Das Terminal zeigt die dafür notwendigen Daten an.

Hilfe erlangen

Die Hilfefunktion kann von jedem Bildschirm mittels [F1]
aufgerufen werden. Bild 3.7 zeigt den zum Hauptmenü zugehörigen
Hilfebildschirm. Neben dem Bildschirmnamen (z.B. "HELP: ") wird
der Name des Bildschirmes angezeigt, von dem aus die Hilfe
aufgerufen wurde. (in diesem Falle der Name des Hauptmenüs
"REV"). Diese Information besteht aus drei Seiten. Um Seite 2
anzuzeigen, muß die Funktionstaste [F8] betätigt werden. Zurück zur
Seite 1 gelangt man, indem man [F9] betätigt.
Mit [F10] gelangt man zurück zu dem Bildschirm, von dem aus man
die Hilfefunktion aufgerufen hat.

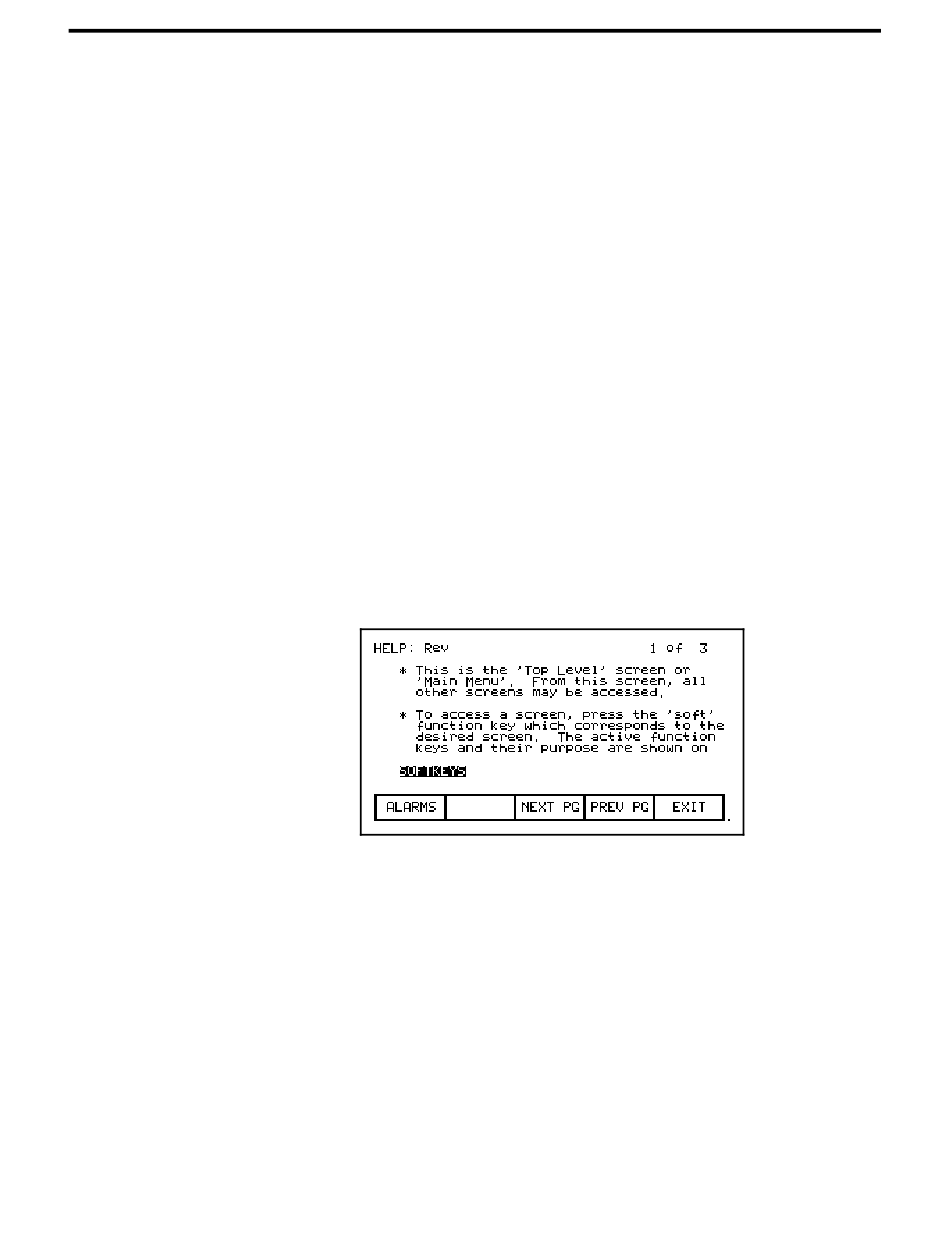

Bild 3.7 – Typischer Hilfebildschirm

Verwandte Themen

Alle Hilfebildschirme besitzen weitere, auf die momentane Hilfe
bezogene Themen. Diese Themen werden erhellt oberhalb der
"Softtasten" angezeigt. Mit [Links]/[Rechts] kann man diese Themen
auswählen. In Bild 3.7 ist das Thema "SOFTKEYS" ausgewählt. Mit
der [Eingabe] Taste
Hilfebildschirm.
gelangt man auf den zugehörigen
