DIAGRAMM ZUR IDENTIFIZIERUNG DER TEILE

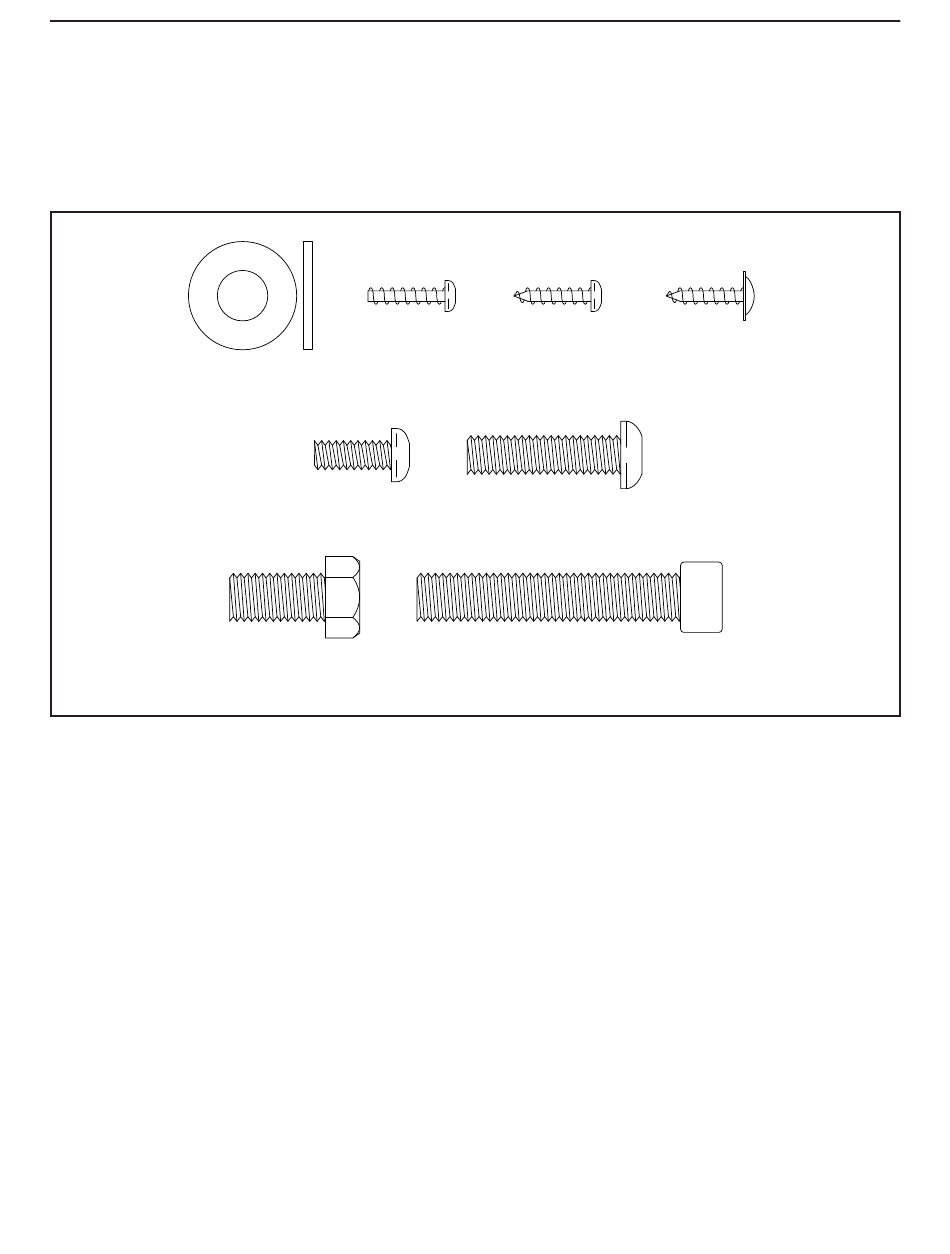

Verwenden Sie die Abbildungen unten, um die kleinen Teile zu identifizieren, die für die Montage benötigt werden.
Die Zahl in Klammern unter jeder Abbildung ist die Kennnummer des Teils, die mit der TEILELISTE am Ende
dieser Anleitung übereinstimmt. Die Zahl nach der Kennnummer bezieht sich auf die Anzahl der Teile, die für die
Montage gebraucht werden. Hinweis: Sollte sich ein Teil nicht im Montagesatz befinden, überprüfen Sie, ob
es nicht bereits vormontiert wurde. Möglicherweise wurden überzählige Teile mitgeliefert.
Unterlegscheibe
(34)–6
Schraube
M4 x 16mm
Maschinenschraube
M10
(104)–10
M6 x 16mm
Schraube (126)–4
M10 x 20mm
(122)–8
M4 x 16mm
Schraube
(107)–4
M8 x 32mm
Schraube (125)–1
M10 x 55mm
Schraube (114)–3
6
M4 x 16mm
Scheibenkopf-
schraube
(134)–4
