Kapitel 4
4-2
Montage

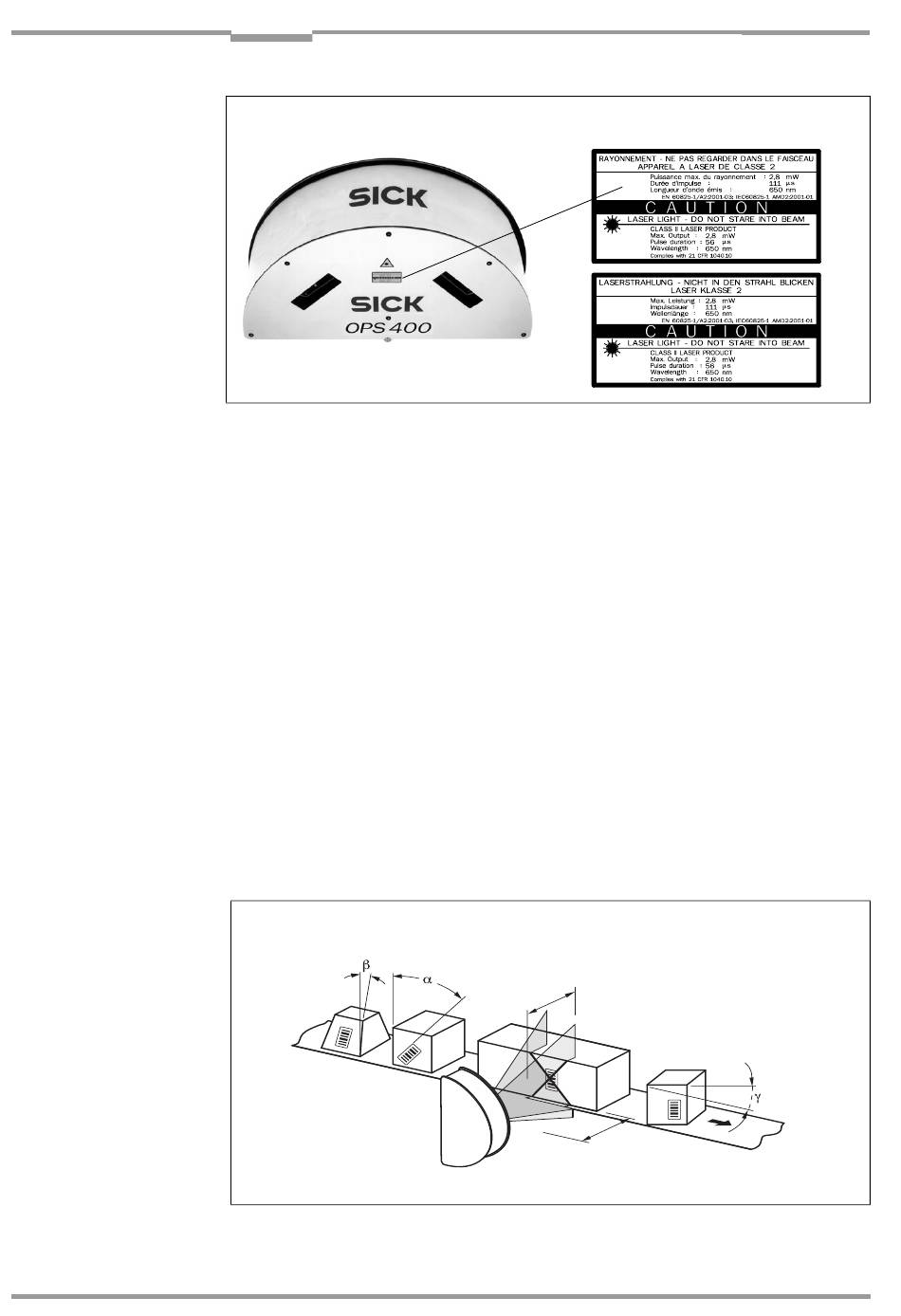

Abb. 4-1: Tausch des Laserwarnschilds
4.2.4 Montageort wählen
Bei der Wahl des Montageorts müssen die Entfernung zwischen OPS400 und Host sowie
der Abstand zwischen OPS400 und dem Barcode beachtet werden.
Räumliche Entfernungen zwischen OPS400 und Host
Der OPS400 kann ohne Anschluss am SICK-Netzwerk oder an einer Busverbindung max.
1.200 m vom Host entfernt montiert werden. Die realisierbare Entfernung ist jedoch ab-
hängig von der gewählten physikalischen Ausführung der Host-Schnittstelle und der einge-
stellten Datenübertragungsrate. Siehe
4.2.5

Abstand zwischen OPS400 und Objekt

Positionierung von Barcode und OPS400 siehe
Seite 10-1.
Ausrichtung des OPS400
Die optimale Ausrichtung des OPS400 ist erreicht, wenn die Grundfläche des OPS400 par-
allel zum lesenden Objekt angebracht ist. Mögliche Lesewinkel, die zwischen Scanlinie und
Barcode auftreten können, müssen berücksichtigt werden
Abb. 4-2: Auftretende Lesewinkel zwischen Scanlinie und Barcode
© SICK AG · Division Auto Ident · Germany · All rights reserved
beiliegender Schildersatz:
Tab. 5-4, Seite 5-3.
Kapitel 10.2 Spezifikationsdiagramme,
(Abb. 4-2
Lese-
bereich
Objekt-
abstand
Betriebsanleitung
OMNI-Portal-Scanner OPS400
und Tab. 4-1).
α: Azimuthwinkel (Tilt)
β: Neigungswinkel (Pitch)
γ: Drehwinkel (Skew)
8009357/RB47/2007-08-15
