Kapitel 3
3-6
Produktbeschreibung
3.2.2

Ereignisgesteuerte Fokuslagenumschaltung

Alternativ zur Autofokus-Funktion bietet der OPS400 die Möglichkeit, seine Fokuslage ereig-
nisgesteuert zu verändern und damit dynamisch einen großen Lesebereich abzudecken.
Max. acht Lesebereiche können hierfür als Abstandskonfigurationen definiert und im Lese-
betrieb in beliebiger Reihenfolge durch die Optik angefahren werden
Lese-
feld-
höhe
Fokus-
lage

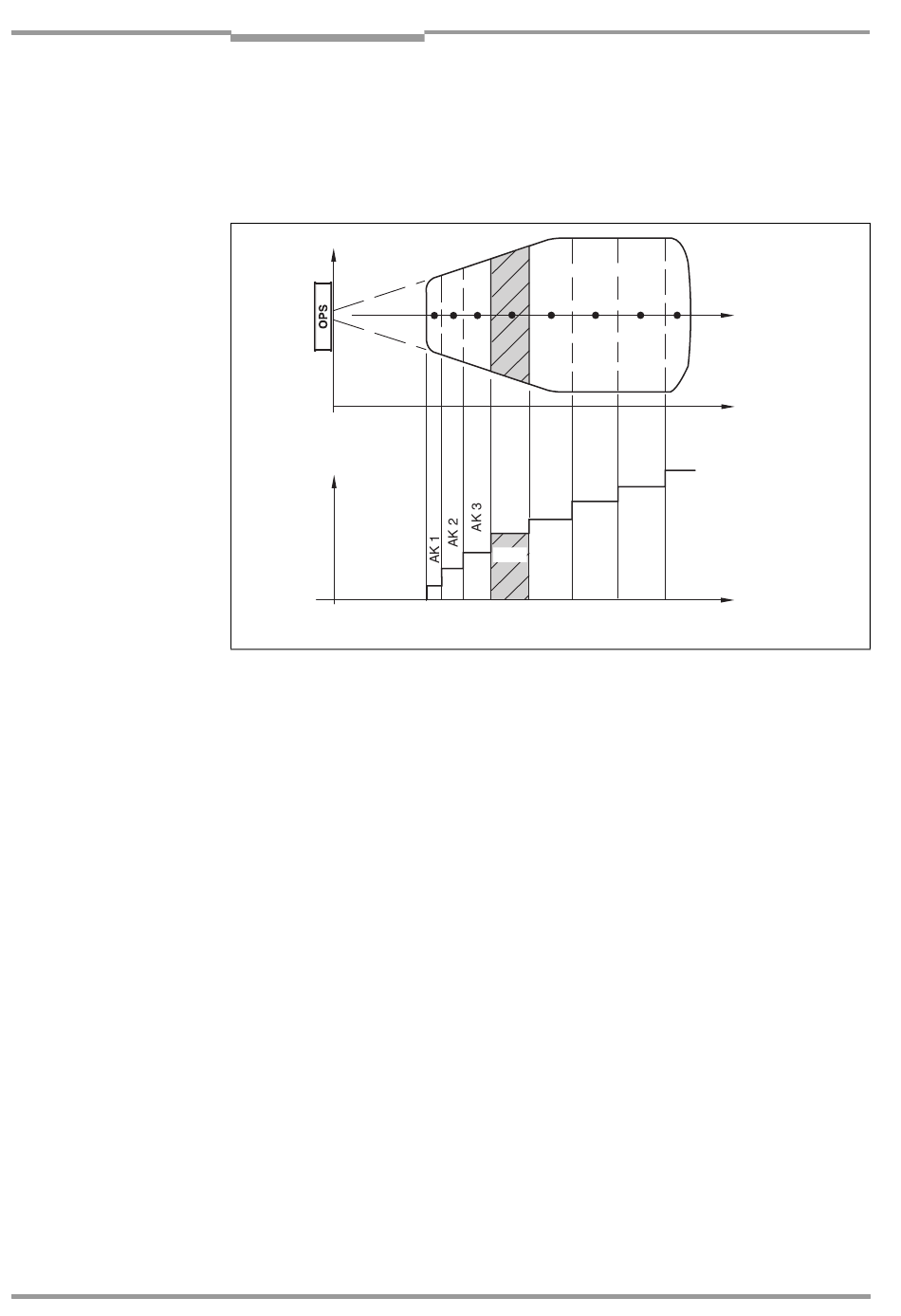

Abb. 3-4:
Fokuslagenumschaltung
Die Umschaltung erfolgt aufgrund des wechselnden Objektabstands (bei Lesung von oben:
Objekthöhendetektion). Triggerquelle für die Umschaltung ist eine Signalkombination an den
Schalteingängen „Sensor 1-1 ... Sensor 1-7" oder der integrierte Timer (z. B. für Suchlauf).
Die Abstandskonfigurationen werden der Umschaltreihenfolge im Timer-Betrieb über eine
programmierbare Zuordnungstabelle zugewiesen, bei den Schalteingängen werden die Fo-
kuslagen direkt zugeordnet. Die Objektabstandsmessung der Autofokus-Funktion kann bei
der Definition der Abstandskonfigurationen unterstützend herangezogen werden.
3.2.3

Lese-Betriebsmodi

Modus „Kein Tracking" (Start-/Stopp-Betrieb)
Im Start-/Stopp-Betrieb befindet sich während des Lesevorgangs immer nur ein Objekt im
Lesefeld, d. h. alle gelesenen Barcodes sind eindeutig dem Objekt zuordenbar. Start und
Stopp des Lesevorgangs steuern standardmäßig zwei Lesetakt-Sensoren am Anfang und
Ende des Lesefelds
(Abb.
linienlänge zur Abdeckung der Bahnbreite und den daraus resultierenden Montageorten der
Lesetakt-Sensoren bestimmt. Die Ausgabe der Lese-Ergebnisse erfolgt entweder bei Lese-
taktende (die Hinterkante des Objekts hat das Lesefeld am Ende verlassen) oder bereits
während des Lesetakts bei Erfüllung bestimmter, parametrierbarer Bedingungen. Der mini-
male Abstand zwischen zwei aufeinanderfolgenden Objekten ist abhängig von der abzude-
ckenden Bahnbreite und der Schärfentiefe des OPS400 (Verlängerung des Lesefelds
aufgrund des Skew-Versatzes der Scanlinien). Siehe auch
gramme, Seite
10-1. Der Lesevorgang kann alternativ mit Kommandostrings über die Da-
tenschnittstelle gesteuert werden oder freilaufend sein.
© SICK AG · Division Auto Ident · Germany · All rights reserved
1 2
3
4
5
AK 6
AK 5
AK 4
A
k
AK =
bstands
onfigurationen
3-5). Die Größe des Lesefelds wird durch die benötigte Scan-
Betriebsanleitung
OMNI-Portal-Scanner OPS400
(Abb.
3-4).
6
7
8
Fokuslage
Leseabstand
AK 8
AK 7
Leseabstand
Kapitel 10.2 Spezifikationsdia-
8009357/RB47/2007-08-15
