Art der Stromzufuhr
DIAGRAMM "A"
MODELL
HERD 6 BRENNER (2 ÖFEN)
Austausch des
Elektrokabels
16

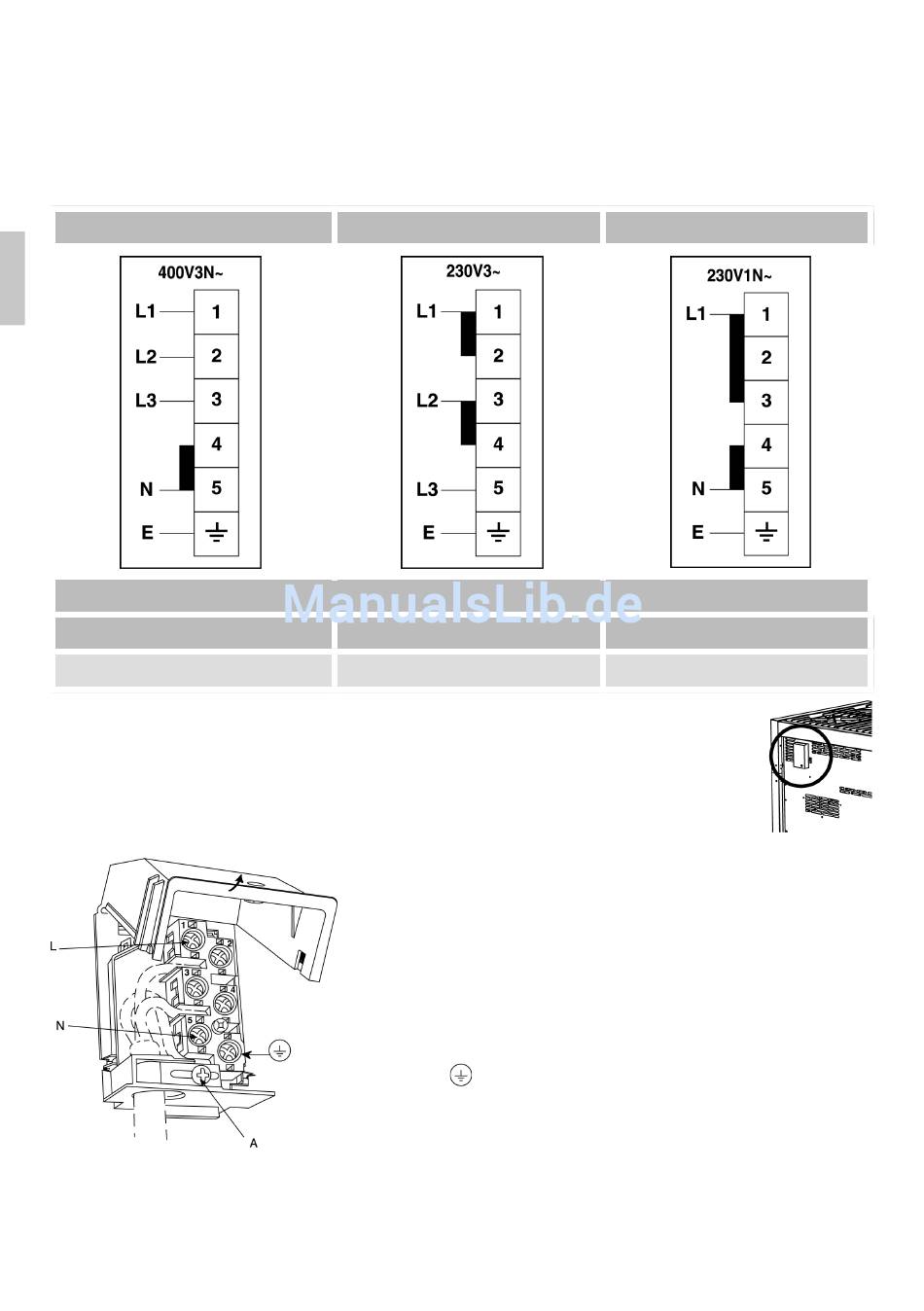

Es ist möglich, verschiedene spannungsabhängige
Verbindungen herzustellen, indem man einfach die
nicht verbundenen Kabelenden an der Klemmen-
leiste wie in folgenden Diagrammen dargestellt an-
schließt.
DIAGRAMM "B"
ANSCHLUSS AN DIE KLEMMENLEISTE
kW LEISTUNG
4,5
Den Austausch des Elektrokabels führt
man über die Klemmenleiste aus. Diese
befindet sich auf der Geräterückseite
oben links (siehe Abbildung).
Gehen Sie zum Austausch des Kabels
wie folgt vor:
• Ziehen Sie das Zuleitungskabel aus der Steckdose
• Öffnen Sie den Klemmenkasten;
• Lösen Sie die Schraube A die das Kabel fixiert;
• Lösen Sie die Schraubenkontakte und tauschen
Sie das Kabel gegen eines gleicher Länge aus, wel-
ches den Angaben in der Tabelle im Abschnitt
"Querschnitt des Elektroanschlusskabels" ent-
spricht;
• die "gelb-grüne" Erdleitung muss mit der Klemm-
leiste
länger als die Leitungskabel sein;
• der Nullleiter ("blau") muss mit der Klemme ver-
bunden werden, die mit dem Buchstaben N mar-
kiert ist;
• das Leitungskabel muss mit der Klemme verbun-
den werden, die mit dem Buchstaben L gekenn-
zeichnet ist.
STROMVERSORGUNG
verbunden werden und ungefähr 20 mm
DIAGRAMM "C"
DIAGRAMM "C"
