I-FAST COMPACT STATION
HINWEIS
Wenn die Ringschrauben oben am Gehäuse entfernt werden, sind die
wasserdichten Kunststoffschrauben (Zubehör-Box) anzubringen.
4�6�4 Verdrahtung

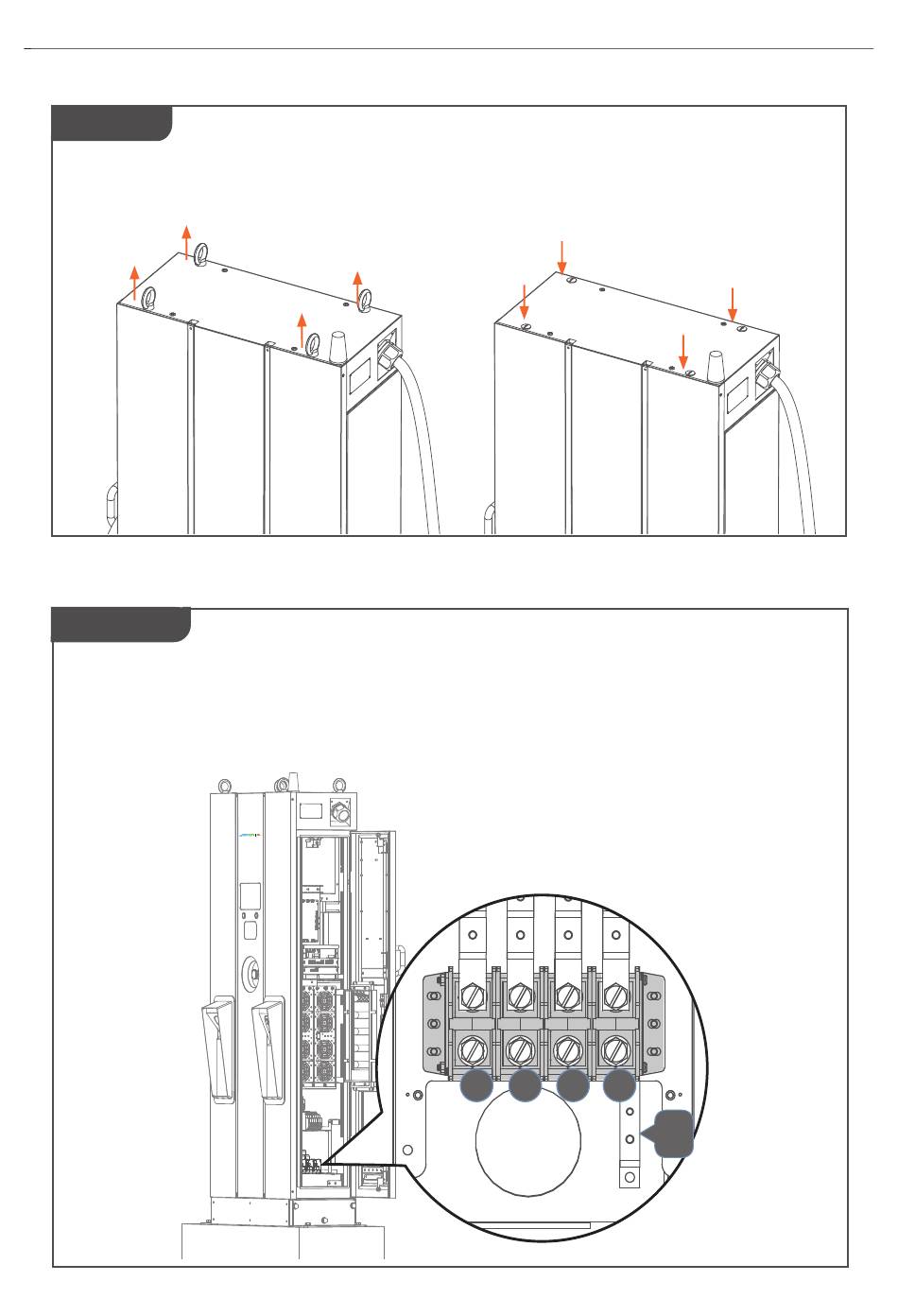

SCHRITT 1�
Die rechte Abdeckung für die Verdrahtung öffnen. L1, L2, L3 und N der AC-Versorgung
an den 4P-Anschluss anschließen. Jedes Kabel mit der jeweiligen Schraube mit einem
Drehmoment von 120 kgf.cm/5-15 sec. befestigen. Das PE-Kabel (grün-gelb) an die
Erdung des Ladegeräts anschließen und mit einem Drehmoment von 60 kgf.cm anziehen
L1
L2
L3
N
PE
