4.6 Installationsverfahren

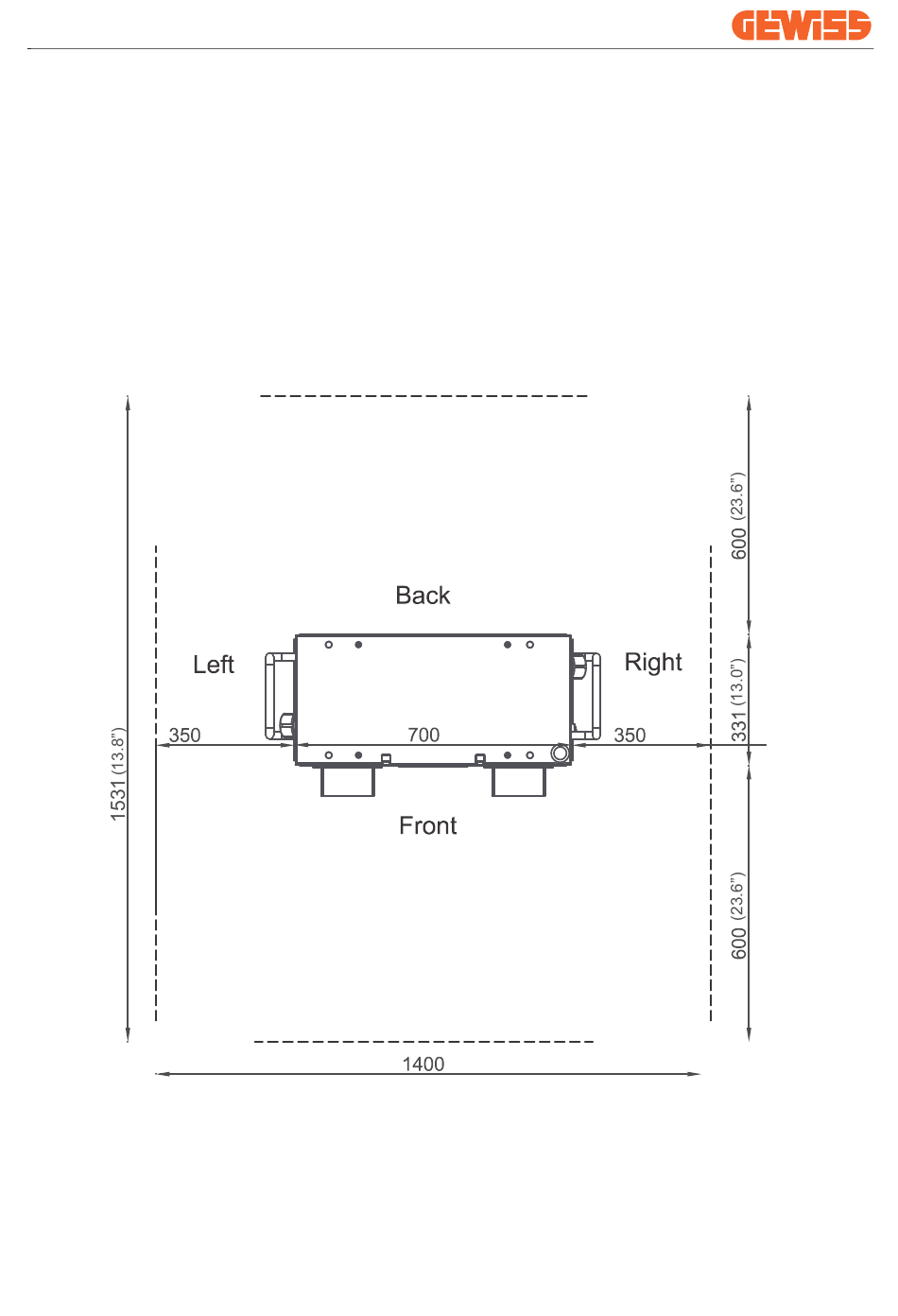

4�6�1 Erforderlicher Platz für die Aufstellung und Wartung
Min. Platzbedarf von 1400x1531 mm (55,1x60,3 Zoll). Dieser wird wie folgt
berechnet:
- Ladegerätgröße B x T x H: 700 x 331 x 1800 mm (27,6x13,0x315,4 Zoll).
- Frontseite 600 mm (23,6 Zoll) zur Benutzung der Bedientafel.
- Links und rechts 350 mm (13,8 Zoll) zum Öffnen der linken und rechten Tür.
- Rückseite 600 mm (23,6 Zoll) zum Öffnen der Tür für den Bügel.
(13.8")
(27.6")
(13.8")
(55.1")
Einheit: mm (Zoll)
29
