SCHRITT 2�
• Die 3-phasigen 5-drahtigen AC-Eingangskabel aus dem Isolierrohr des
Betonsockels herausführen; Maße: AC-Kabel min. 400 mm (15,75"); diese 5
Adern sollten mit Ringösen ausgestattet sein (L1, L2, L3 und N: ID: 10,5 mm
(0,41"), AD: 22 mm (0,87") und PE: ID: 6,4 mm (0,25"), AD: 22 mm (0,87")).
• Der Leiterquerschnitt der Eingangsstromkabel sollte min. 50 mm² für
L1, L2, L3, N und 35 mm² für PE bei 60 kW betragen. Wenn das Internet
über Ethernet angeschlossen ist, müssen mindestens 1800 mm (71") des
Ethernetkabels aus dem Kabelkanal freiliegen.

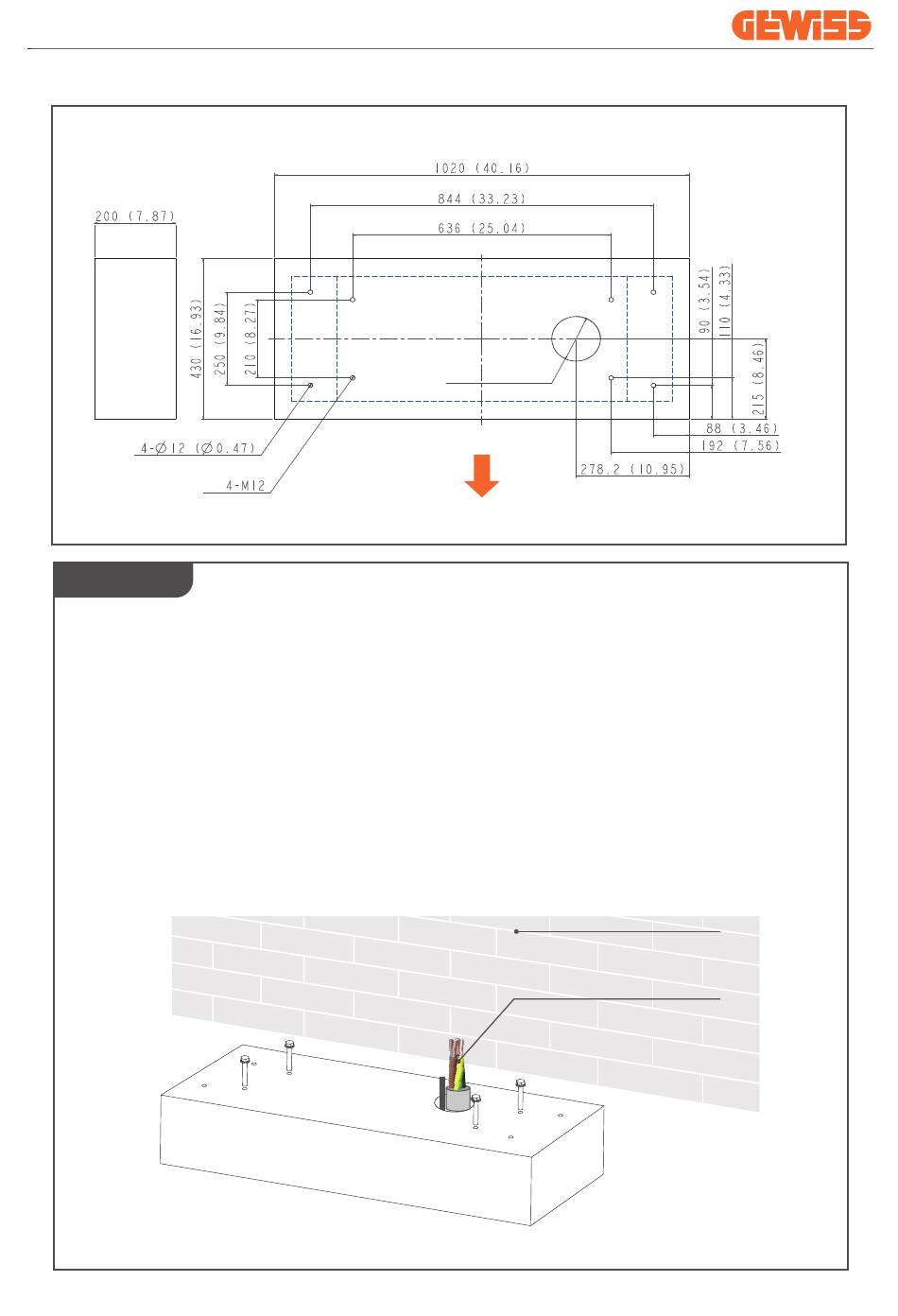

Ø120mm
(For AC cable conduit)
(Richtung Frontseite)
Ethernetkabel 1800 mm
(71 Zoll)
AC-Kabel
(15,75 Zoll)
31
*Einheit: mm (Zoll)
min. 400 mm
