Seite 130 Ladestation für Elektrofahrzeuge JOINON WALLBOX I-CON DLM INHALTSVERZEICHNIS INFORMATIONEN ZU DIESEM HANDBUCH 1.1. Anwendungsbereich 1.2. An wen richtet sich dieses Handbuch 1.3. Verwendete Symbole REGULATORISCHE ASPEKTE Erfüllung der gesetzlichen Bestimmungen 2.2. Schutzart 2.3. Verschmutzungsgrad 2.4. Anschlussdosen SICHERHEIT 3.1. Sichere Bedingungen 3.2.
Seite 131 ANSCHLUSS APP UND LADESTATION 8.1. Download “I-CON MANAGER” APP 8.2. Pairing FUNKTIONSWEISE UND MERKMALE 9.1. Betriebsart ECO 9.2. Betriebsart DLM STATUSANZEIGEN LADEVORGANG 11.1. Laden des fahrzeugs in der Betriebsart ECO 11.2. Laden des Fahrzeugs in der Betriebsart DLM ANSCHLUSS POTENTIALFREIER KONTAKT VERRINGERUNG DER LADELEISTUNG ABHÄNGIG VON DER INTERNEN TEMPERATUR STÖRUNGEN UND PROBLEMBEHEBUNG TRENNEN DES STROMNETZES...
Seite 132: Informationen Zu Diesem Handbuch

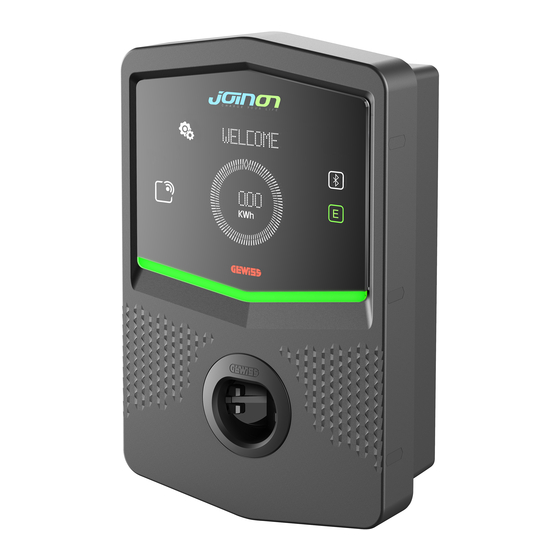

Ladestation für Elektrofahrzeuge JOINON WALLBOX I-CON DLM INFORMATIONEN ZU DIESEM HANDBUCH Dieses Handbuch beschreibt die Ladestation für Elektrofahrzeuge JOINON I-CON und liefert die Informationen, die zur korrekten Durchführung von Empfang, Installation, Inbetriebnahme, Wartung und Betrieb erforderlich sind. 1.1. ANWENDUNGSBEREICH Dieses Handbuch gilt für die folgenden Ladestationen: - GWJ3101A –...
Seite 133: Regulatorische Aspekte
REGULATORISCHE ASPEKTE ERFÜLLUNG DER GESETZLICHEN BESTIMMUNGEN CE-Kennzeichnung Die CE-Kennzeichnung ist für den Vertrieb der betroffenen Produkte innerhalb der Europäischen Union und inner- halb des Europäischen Wirtschaftsraums unerlässlich. Die Ladestationen verfügen über CE-Kennzeichnung, da sie den folgenden Richtlinien entsprechen: • Niederspannungsrichtlinie 2014/35/EU. •...
Seite 134: Sicherheit
Dieses Handbuch muss in allen seinen Teilen gelesen und verstanden werden, bevor begonnen wird, am Gerät zu arbeiten, dieses zu installieren oder zu benutzen. Gewiss weißt jegliche Haftung für Schäden zurück, die ggf. durch einen unsachgemäßen Gebrauch der Ladestation verursacht werden. Jeder Eingriff an diesen Ladestationen, der eine Änderung der Originalstromkreise mit sich bringt, muss zuvor durch Gewiss genehmigt werden.
Seite 135: Persönliche Schutzausrüstung (Psa)
Potentielle Gefahren für die Vorrichtung Zum Schutz der Vorrichtung die folgenden Hinweise beachten. Nach jedem angemessen genehmigten Eingriff muss vor der erneuten Zuführung der Spannung sichergestellt werden, dass die Vorrichtung betriebsbereit ist. Diese anschließend gemäß der Anweisungen des Handbuchs anschließen. Weder die Platinen noch die elektronischen Komponenten berühren.
Seite 136: Empfang Der Vorrichtung Und Lagerung
Ladestation für Elektrofahrzeuge JOINON WALLBOX I-CON DLM EMPFANG DER VORRICHTUNG UND LAGERUNG 4.1. STANDARDKONFIGURATION GEWISS programmiert die Ladestation mit einer Standardkonfiguration vor. Diese Konfiguration aktiviert die Betriebsart mit dem Namen “ECO” und der Nenn-Ladeleistung des Produkts (4,6, 7,4 oder 11kW).
Seite 137: Handlung Der Vorrichtung
• Vibrationen so weit wie möglich zu vermeiden, da diese zu späteren Betriebsstörungen führen könnten. Wenn eine Störung festgestellt wird, sofort Gewiss kontaktieren. Entsorgung der Verpackung Die Verpackung kann an einen zugelassenen Entsorger für nicht gefährliche Abfälle übergeben werden.
Seite 138: Vorbereitung Der Vorrichtung Für Die Installation
Ladestation für Elektrofahrzeuge JOINON WALLBOX I-CON DLM VORBEREITUNG DER VORRICHTUNG FÜR DIE INSTALLATION Für die Festlegung des Aufstellungsorts der Vorrichtung und die Planung der Installation müssen eine Reihe von Anweisungen beachtet werden, die an die Merkmale der Vorrichtung gebunden sind.
Seite 139: Öffnen Der Verkleidung
6.4. ÖFFNEN DER VERKLEIDUNG Um die Verkleidung vom Hauptzugang zu öffnen, wie in den folgenden Abbildungen gezeigt vorgehen.
Seite 140: Schliessen Der Verkleidung
Ladestation für Elektrofahrzeuge JOINON WALLBOX I-CON DLM 6.5. SCHLIESSEN DER VERKLEIDUNG xxxx. Xxxxxxxxxx...
Seite 141: Voraussetzungen Für Die Verwendung Der Funktion Für Die Dynamische Überwachung Der Ladeleistung
6.6. VORAUSSETZUNGEN FÜR DIE VERWENDUNG DER FUNKTION FÜR DIE DYNAMISCHE ÜBERWACHUNG DER LADELEISTUNG Die Ladestation kann eingestellt so eingestellt werden, dass sie die an das Elektrofahrzeug abgegebene Lade- leistung dynamisch verwaltet. Damit diese Logiken angewandt werden können, muss die Elektroanlage dement- sprechend vorbereitet sein.
Seite 142: Joinon Wallbox I-Con Dlm
Ladestation für Elektrofahrzeuge JOINON WALLBOX I-CON DLM 7.2. JOINON WALLBOX I-CON DLM 7.2.1. INSTALLATION DER VORRICHTUNG 1. Für die Montage der Vorrichtung kann eine der folgenden Lösungen gewählt werden: • Wandmontage...
Seite 143 • Befestigung mit Masthalterungen GW46551...
Seite 144 Ladestation für Elektrofahrzeuge JOINON WALLBOX I-CON DLM • Befestigung an der Bodenhalterung: Nachdem die Halterung am Boden befestigt wurde, die Säule mit überstehender Schraube (bereits installiert) an der Platte auf der Halterung befestigen, dann die WB mit Schrauben an der Platte mit Gewindenieten befestigen...
Seite 145 • Befestigung der Wallbox an der Wand Die Vorprägungen entsprechend der gewählten Kabeleinführung (A von unten, B von hinten) entfernen und das Gehäuse an der Wand befestigen Die Wallbox in das Gehäuse einsetzen...
Seite 146 Ladestation für Elektrofahrzeuge JOINON WALLBOX I-CON DLM Sie an den Seiten des Unterputzgehäuses mit selbstschneidenden Schrauben Ø4 befestigen Für die Kabeleinführung von unten (A) die mitgelieferten Kabeldurchführungen verwenden...
Seite 147: Anschluss Der Stromversorgung Der Vorrichtung
Für die Kabeleinführung von hinten (B) die Rückseite der Wallbox nach Bedarf aufbohren 7.2.2. ANSCHLUSS DER STROMVERSORGUNG DER VORRICHTUNG Schutzvorrichtungen Vor der Ladestation müssen die nach den geltenden Vorschriften für elektrische Niederspannungsanlagen er- forderlichen Schutzschalter und Fehlerstromschalter installiert werden. Für die Installation einer einzelnen Ladestation: - Vorgeschalteten Fehlerstromschutzschalter Typ A von 30 mA + Leitungsschutzschalter installieren (die Wahl der Vorrichtungen muss für die Leistung und die Stromversorgung der Ladestation geeignet sein, der Schutz vor Gleichfehlerströmen wird durch eine in den Produkten integrierte Vorrichtung DC-Leakage 6 mA gewährleistet).
Seite 148 Ladestation für Elektrofahrzeuge JOINON WALLBOX I-CON DLM Anschlussverfahren 1. Die Verkleidung wie in der Abbildung gezeigt öffnen. 2. Eingang für die Stromversorgung...
Seite 149: Installation Und Konfiguration Des Stromzählers
3. Die Strom- und Signalkabel entsprechend den verschiedenen Modellen anschließen L1 L2 L3 N PE L1 N PE ALIMENTAZIONE ALIMENTAZIONE COLLEGAMENTO COLLEGAMENTO ALIMENTAZIONE ALIMENTAZIONE COLLEGAMENTO COLLEGAMENTO ELEKTRONISCHE ANSCHLUSS ANSCHLUSS ELEKTRONISCHE ANSCHLUSS ANSCHLUSS HAUPTVERSORGUNG HAUPTVERSORGUNG ELETTRONICA PRINCIPALE REMOTE CONTROL ELETTRONICA PRINCIPALE REMOTE CONTROL VERSORGUNG FERNSTEUERUNG...
Seite 150: Anschluss Der Rs485-Datenleitung
Ladestation für Elektrofahrzeuge JOINON WALLBOX I-CON DLM Nachdem der Stromzähler installiert und mit Spannung versorgt wurde, müssen 2 Parameter eingestellt werden, damit er korrekt mit der Ladestation kommunizieren kann. Es gibt folgende Parameter: - SERIELLE KNOTENADRESSE → Parameter P-20 → muss auf 2 eingestellt werden - SERIELLE GESCHWINDIGKEIT →...
Seite 151: Anschluss Für Potentialfreien Kontakt
Für einen korrekten Anschluss müssen die folgenden Empfehlungen beachtet werden: - Ein Kabel vom Typ BELDEN 3105A verwenden. - Es wird empfohlen, einen Abstand zwischen der Ladestation und dem externen Stromzähler von zirka 100m ein- zuhalten. Diese Grenze kann jedoch abhängig von der Anlagenart überschritten werden, sofern dabei die durch die Eigenschaften des RS485-Anschlusses gegebenen Einschränkungen beachtet werden.
Seite 152: Anschluss App Und Ladestation
Ladestation für Elektrofahrzeuge JOINON WALLBOX I-CON DLM ANSCHLUSS APP UND LADESTATION Die Ladestation ist mit Bluetooth Low Energy-Konnektivität ausgestattet (nachstehend als BLE bezeichnet), dank der die APP “I-CON MANAGER” verwendet werden kann. Diese ist für die Einstellung der Station, die Aktualisie- rung der Firmware und die Anzeige der Ladechronologie notwendig.
Seite 153 5. Nachdem die Ladestation ausfindig gemacht wurde, muss sie ausgewählt und das Pairing durch Eingabe des PAIRING-Codes bestätigt werden 6. Es ist möglich, direkt den QRcode einzuscannen, der im Inneren der Station und auf dem Hinweisblatt steht, um die Ladestation, mit der man sich verbinden möchte, einfach zu ermitteln 7.
Seite 154: Funktionsweise Und Merkmale
Ladestation für Elektrofahrzeuge JOINON WALLBOX I-CON DLM FUNKTIONSWEISE UND MERKMALE Die Ladestationen AUTOSTART DLM können 2 verschiedene Ladearten verwalten. Die erste wird ECO genannt und die zweite DLM. Eine Betriebsart schließt die andere aus. Es ist jedoch möglich, diese Konfiguration je nach Bedarf zu ändern. Es wird daran erinnert, dass für die Betriebsart DLM ein spezifischer Stromzähler vorhanden sein und an die Lade-...
Seite 155: Statusanzeigen
STATUSANZEIGEN Die Ladestation informiert den Kunden durch RGB-LEDs über den Status und welche Aktionen auszuführen sind. Diese Meldungen werden auch in der APP “I-CON MANAGER” angezeigt (wenn man sich in der Nähe der Ladestation befindet und die Geräte miteinander verbunden sind). Die Bedeutung der verschiedenen LED-Farben wird im Folgenden erklärt. Farbe und Status Beschreibung Dauerhaft grün...
Seite 156: Ladevorgang
Ladestation für Elektrofahrzeuge JOINON WALLBOX I-CON DLM LADEVORGANG Nachstehend werden die Schritte für die Durchführung eines Ladevorgangs und dessen Verwaltung für die ver- schiedenen Betriebsarten angeführt. 11.1. LADEN DES FAHRZEUGS IN DER BETRIEBSART ECO Die Ladestation ist immer zugänglich und bereit, einen Ladevorgang zu starten, sobald das Fahrzeug angeschlos- sen wird.
Seite 157: Laden Des Fahrzeugs In Der Betriebsart Dlm
AUSGEWÄHLTE STROMVERSOR- STANDARD- EINSTELLBARER AUSFÜHRUNG BETRIEBSART GUNG WERT (A) WERT (A) EINPHASIG KABEL UND MOBILER STECKER ODER UNTERPUTZSTECK- DOSE DREIPHASIG 11.2. LADEN DES FAHRZEUGS IN DER BETRIEBSART DLM Dieser Lademodus kann eingestellt werden, indem mit der APP “I-CON MANAGER” die Konfiguration vervoll- ständigt wird, um: 1.
Seite 158: Anschluss Potentialfreier Kontakt
Ladestation für Elektrofahrzeuge JOINON WALLBOX I-CON DLM ANSCHLUSS POTENTIALFREIER KONTAKT Die Ladestation verfügt über einen potentialfreien Kontakt, der von externen Geräten verwendet werden kann, um die Ladestation zu überwachen und in den laufenden Ladevorgang einzugreifen. Die Betriebslogik sieht vor, dass, wenn an der Station ein Ladevorgang läuft und das Fahrzeug Strom aufnimmt, der Empfang dieser Eingabe die Station dazu bringt, den Ladevorgang zu unterbrechen.
Seite 159: Störungen Und Problembehebung
Wenn ein Fahrzeug angeschlossen wurde und das Der angeschlossene Verbraucher ist Fehler 15 Problem weiterhin besteht, den Fahrzeughersteller nicht zum Laden geeignet kontaktieren. Den GEWISS-Kundendienst kontaktieren. Problem mit der BLE-Konnektivität Die Station kann noch verwendet werden, ist jedoch Fehler 16 erfasst nicht mit der APP konfigurierbar.
Seite 160: Trennen Des Stromnetzes
Ladestation für Elektrofahrzeuge JOINON WALLBOX I-CON DLM TRENNEN DES STROMNETZES In diesem Abschnitt wird die Vorgangsweise zum Trennen der Vorrichtung vom Stromnetz beschrieben. Für Arbeiten im Inneren der Vorrichtung (nur Fachpersonal) ist es notwendig, sowohl für den Leistungsteil als auch für den Teil der Stromversorgung der Platine, auf die Schutzschalter einzuwirken, die der Leitung vorgeschaltet sind.
