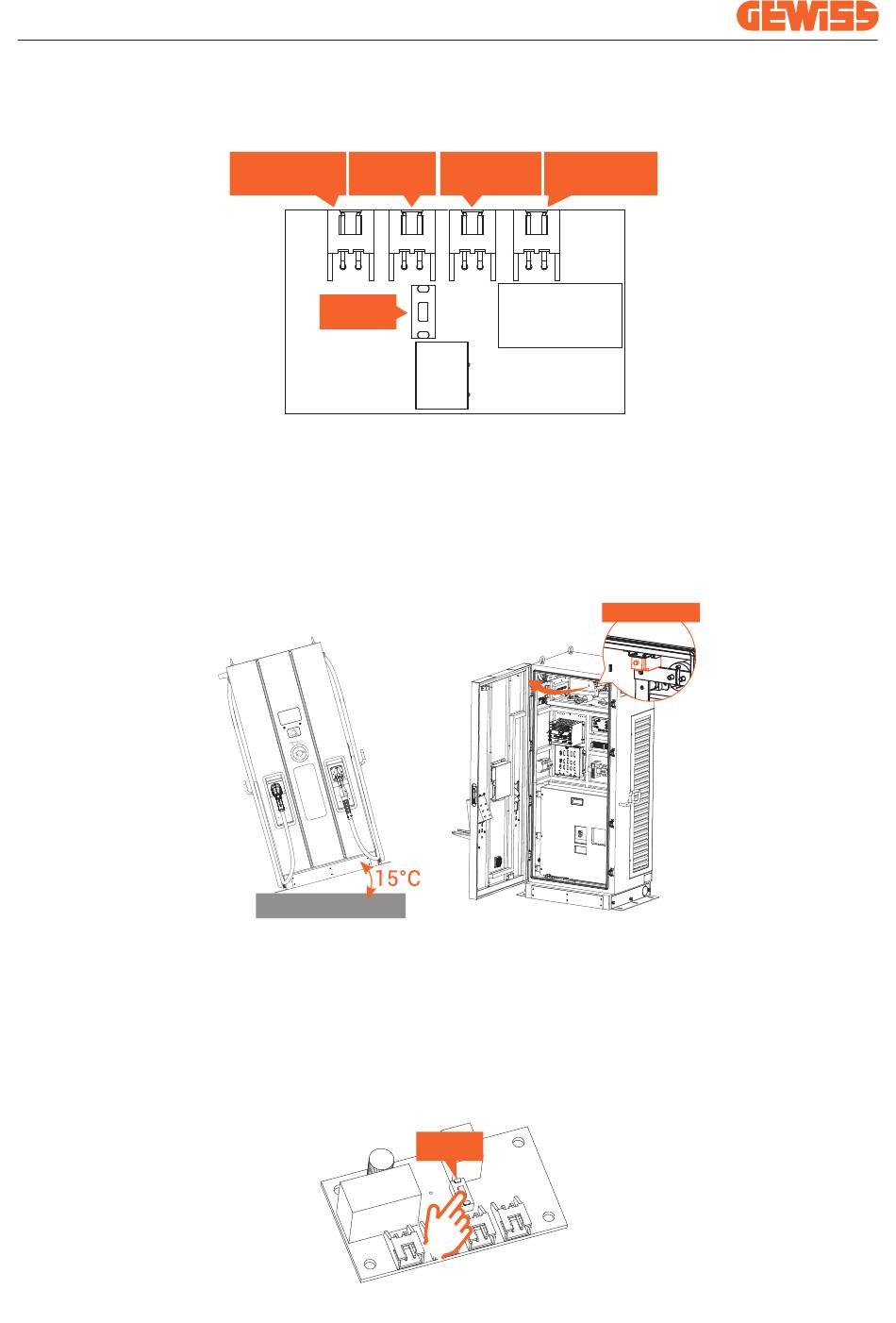

3. Anschließen der Sensorplatine
4. Funktionen der Sensorkarte:
a) Wenn entweder der Türsensor oder der Neigungssensor ausgelöst wird,
sendet er eine Spannung, um den vorgelagerten Leistungsschalter auszulösen
oder zu öffnen bzw. dessen Stromzufuhr zu unterbrechen; dies wird auch als
"Arbeitsstromauslöser" bezeichnet, der im Internet näher beschrieben wird.
b) Wenn der vorgelagerte Leistungsschalter ausgeschaltet wird, wird das EV-
Ladegerät vollständig abgeschaltet und geht sofort in den "off line"-Status über.
c) Diese Platine verfügt über eine Selbsttesttaste, mit der geprüft werden kann, ob
sie ordnungsgemäß funktioniert, egal ob in der Produktionslinie, am Installationsort
oder während der regelmäßigen Wartungsarbeiten.
12Vdc Eingang vom
Anschluss vom
EV-Ladegerät AUX-
Türsensormodu
Eingebaute
Selbsttesttaste
Selbsttestt
aste
Verbindung von der
Zum vorgeschalteten
Rückwandplatine
Leistungsschalter und
des EV-Ladegeräts
SOR-Einheit
Selbsttestt
aste
21
Türsensor
Türsensor
Türsensor
Türsensor
