I-FAST COMPACT STATION

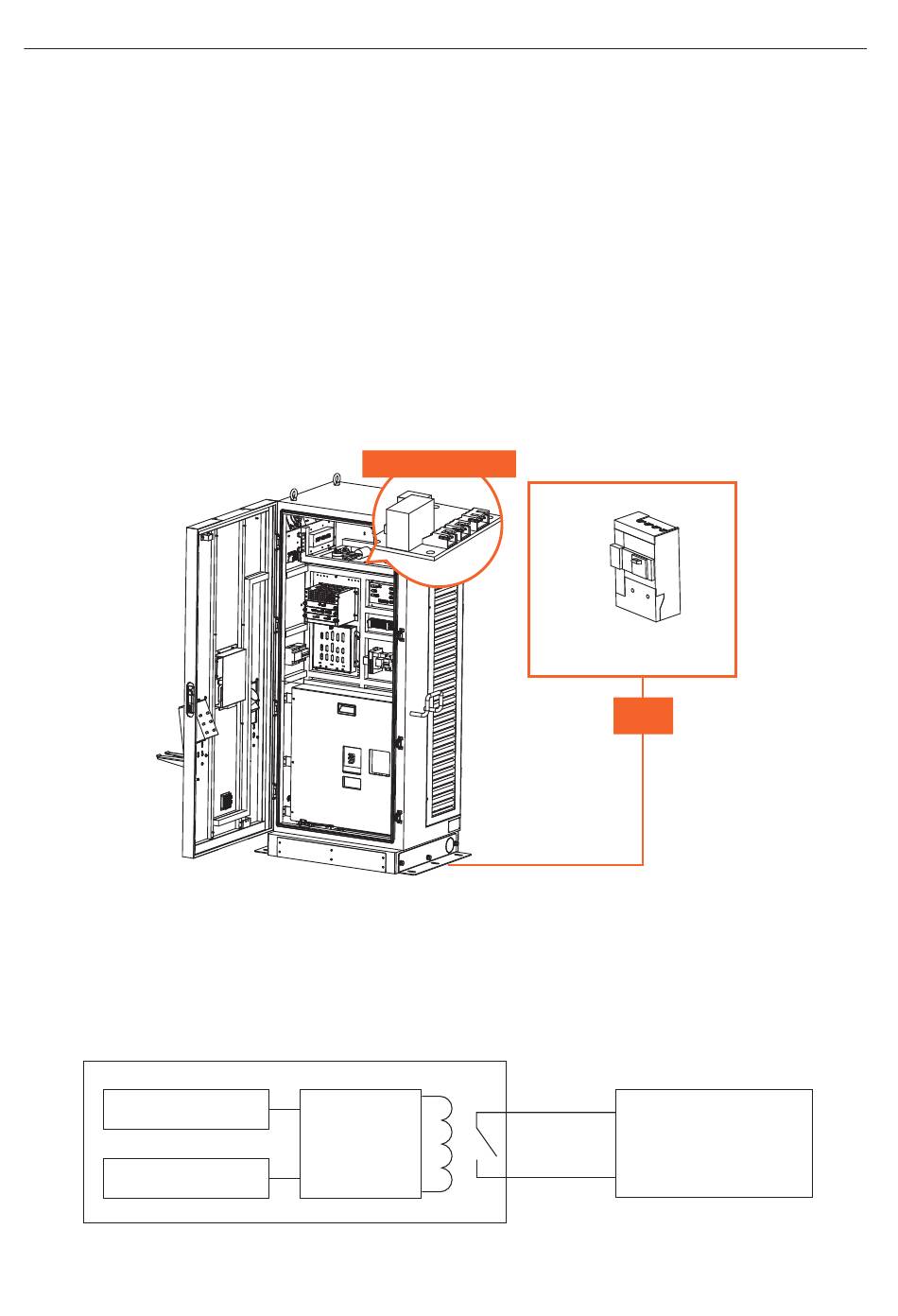

4.3 Installation der Sensorplatine für sicheres
Abschalten (optional)
1. Einführung: Zur Vorbereitung einer Steuerplatine, die eine Türsensorfunktion
und einen Neigungssensor enthält, sowie Trockenkontaktpunkte zur Verlängerung
der Verdrahtung zum vorgelagerten Schutzschalter, um die Stromversorgung
sofort zu unterbrechen, wenn die Sensoren ausgelöst werden. Diese Platine hat
auch eine Selbsttesttaste, mit der überprüft werden kann, ob sie ordnungsgemäß
funktioniert, egal ob in der Produktionslinie oder am Installationsort oder während
der regelmäßigen Wartungsarbeiten.
2. Funktionsblockdiagramm:
Türsensor-Signal
Neigungssensor
Sensor-Platine
Sensor-Platine
Sensor Platine
20
Stromkreisunterbrecher
SOR
Vorgeschalteter
Leistungsschalter oder
ähnliche
Sicherheitseinrichtung
