4�2�1 Wartungsverdrahtung
• Erdungsanschluss
Die Nullleiter immer mit der Erdung verbinden. Wenn die Erdung nicht über das
Stromnetz erfolgt, muss in der Nähe ein Erdungsstab angebracht werden. Die
Erdungsstab muss im Hauptverteilerkasten an die Erdungsschiene angeschlossen
werden, wobei der Nullleiter an diesem Punkt mit der Erde verbunden wird.
• 400 Vac dreiphasig (Leitung zu Leitung)
VORSICHT!
Die Versorgung erfolgt aus dem Wye-Stromnetz (Sternschaltung); die
Gleichstrom-Ladelösung kann an L1, L2 oder L3 und den Nullleiter
angeschlossen werden. Die Erdung darf nur an einem Punkt mit dem
Nullleiter verbunden werden, in der Regel am Verteilerkasten.
GEFAHR
Vorsicht: Hochspannung!
WARNUNG!
Erdung erforderlich!
230 V
PE

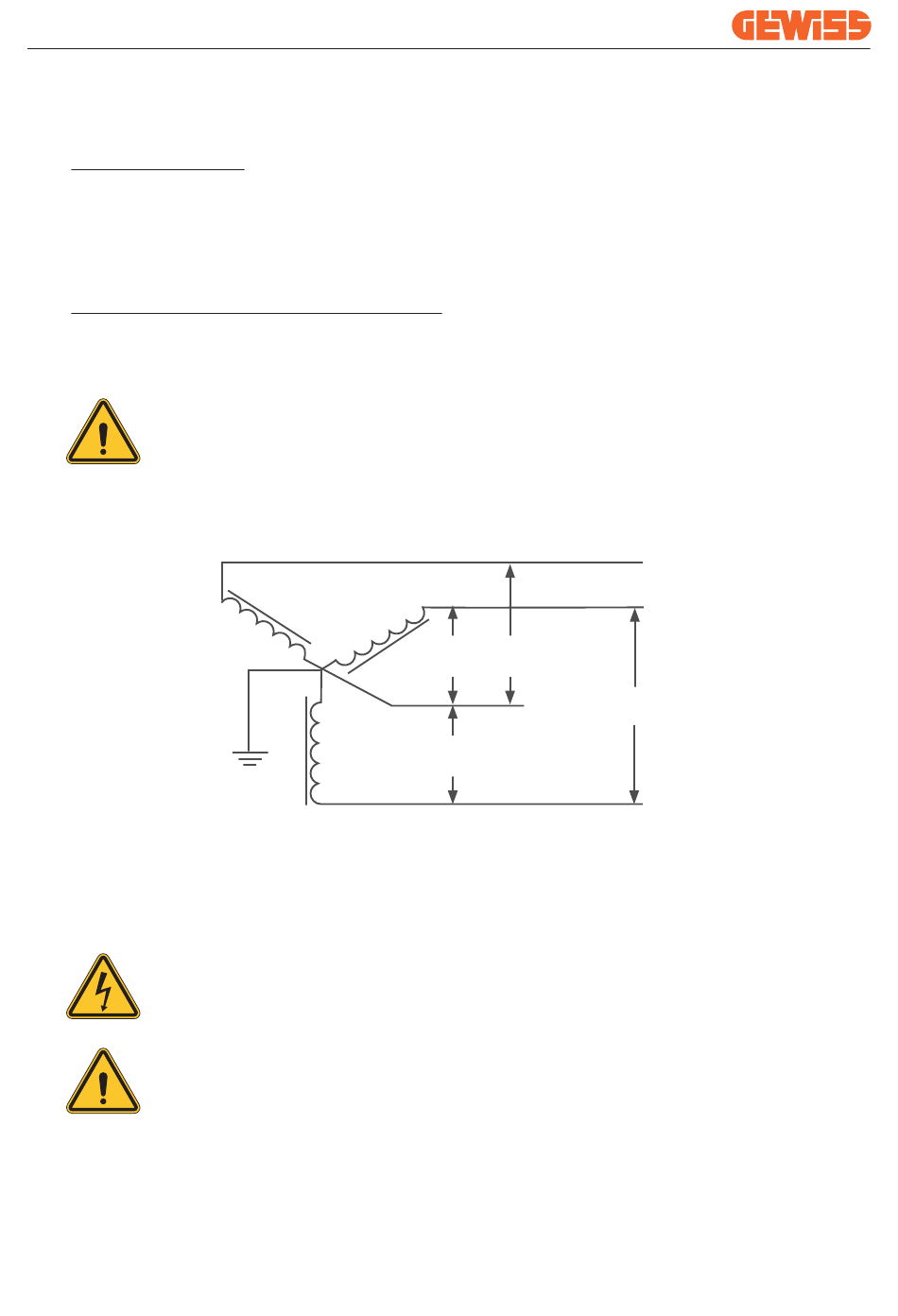

400 V Dreiphasen-Verdrahtungsanschluss
230 V
Nullleiter
230 V
19
L3
L1
400 V
L2
