4.2 Geräteaufbau
ELT-Vmax Betriebsanleitung-minc98de1-01-(2405)
1 2 3 4 5

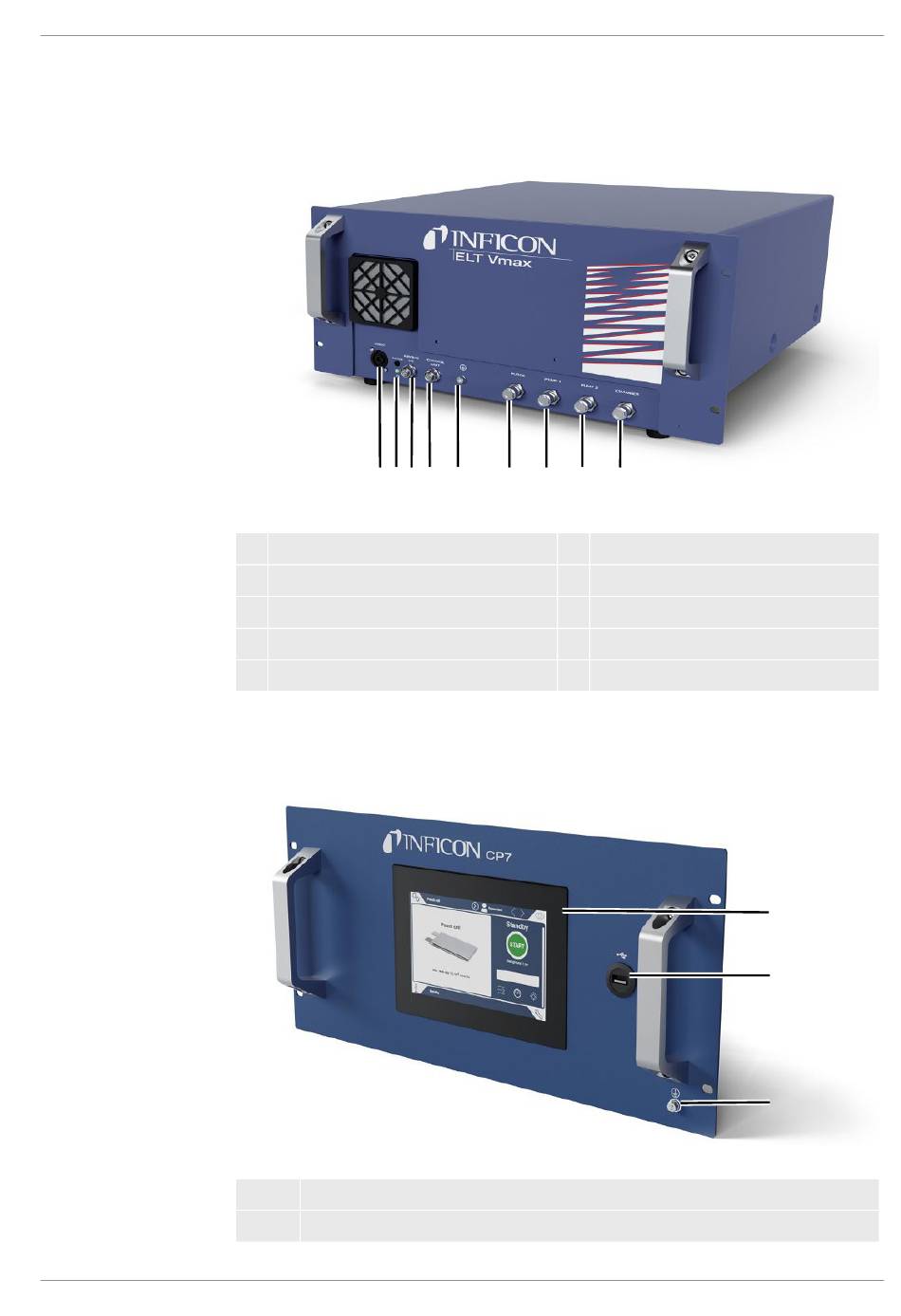

Abb. 1: ELT Vmax
1
Anschluss 24V DC
2
Status LED
3
Anybus I/O (IO1000 oder BM1000)
4
Anschluss CP7
5
Anschluss Schutzleiter
Auf der Rückseite des ELT Vmax befindet sich ein weiteren Anschluss für den
Schutzleiter.
Der Schutzleiter kann entweder vorne oder hinten am Gerät angeschlossen werden.
Abb. 2: CP7
1
Display
2
Anschluss USB
7
8
9
6
6
Anschluss Spülschlauch
7
Pumpe 1
8
Pumpe 2
9
Anschluss Prüfkammer
Beschreibung | 4
1
2
3
