Montage- und Installationshinweise
4
Montage der Optionskarte DRS11B
Prinzipieller Ein-
und Ausbau einer
Optionskarte
1.

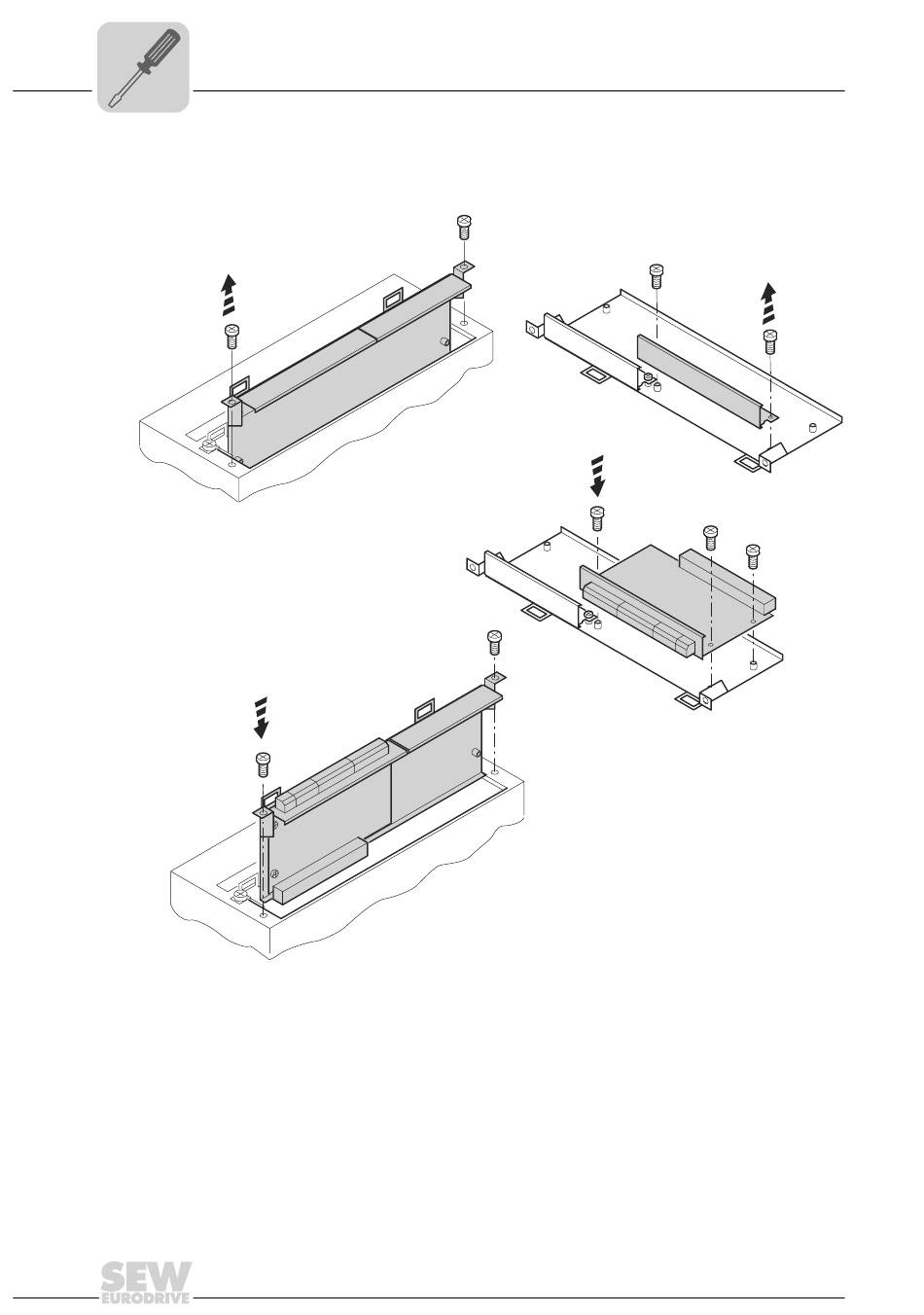

Bild 2: Prinzipieller Einbau einer Optionskarte in MOVIDRIVE
14
4.
1. Lösen Sie die Befestigungsschrauben des Optionskartenhalters. Ziehen Sie den Op-
tionskartenhalter gleichmäßig (nicht verkanten!) aus dem Steckplatz heraus.
2. Lösen Sie auf dem Optionskartenhalter die Befestigungsschrauben der schwarzen
Abdeckbleche. Nehmen Sie die schwarzen Abdeckbleche heraus.
3. Setzen Sie die Optionskarte mit den Befestigungsschrauben passgenau in die dafür
vorgesehenen Bohrungen auf den Optionskartenhalter.
4. Setzen Sie den Optionskartenhalter mit montierter Optionskarte mit mäßigem Druck
wieder in den Steckplatz ein. Befestigen Sie den Optionskartenhalter wieder mit den
Befestigungsschrauben.
5. Gehen Sie zum Ausbau der Optionskarte in umgekehrter Reihenfolge vor.
3.
®
MDX61B Baugröße 1 - 6
Handbuch – MOVIDRIVE® MDX61B Synchronlaufkarte DRS11B
2.
53001AXX
