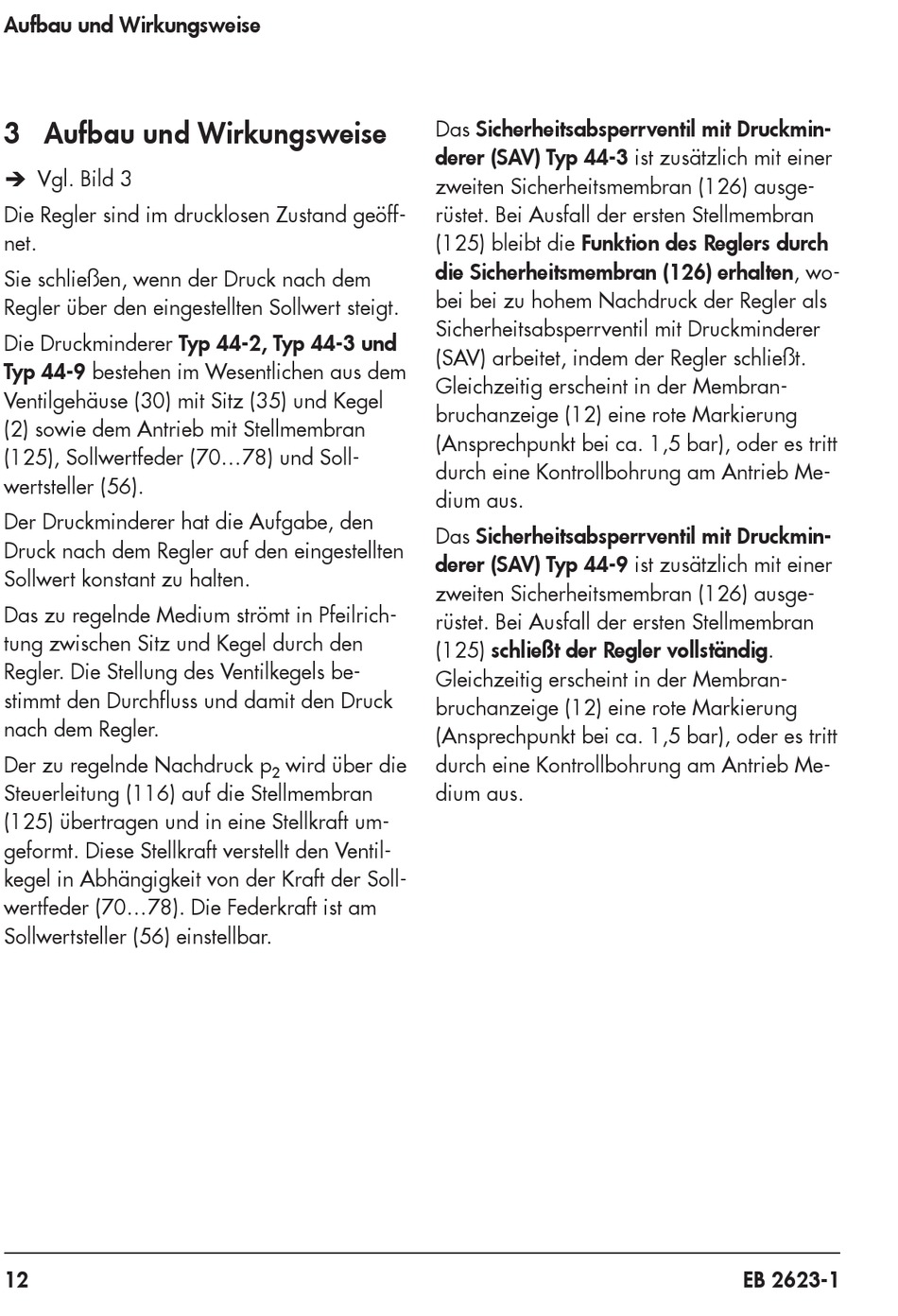

Aufbau und Wirkungsweise
3 Aufbau und Wirkungsweise
Î Vgl. Bild 3
Die Regler sind im drucklosen Zustand geöff-
net.
Sie schließen, wenn der Druck nach dem
Regler über den eingestellten Sollwert steigt.
Die Druckminderer Typ 44-2, Typ 44-3 und
Typ 44-9 bestehen im Wesentlichen aus dem
Ventilgehäuse (30) mit Sitz (35) und Kegel
(2) sowie dem Antrieb mit Stellmembran
(125), Sollwertfeder (70...78) und Soll-
wertsteller (56).
Der Druckminderer hat die Aufgabe, den
Druck nach dem Regler auf den eingestellten
Sollwert konstant zu halten.
Das zu regelnde Medium strömt in Pfeilrich-
tung zwischen Sitz und Kegel durch den
Regler. Die Stellung des Ventilkegels be-
stimmt den Durchfluss und damit den Druck
nach dem Regler.
Der zu regelnde Nachdruck p
Steuerleitung (116) auf die Stellmembran
(125) übertragen und in eine Stellkraft um-
geformt. Diese Stellkraft verstellt den Ventil-
kegel in Abhängigkeit von der Kraft der Soll-
wertfeder (70...78). Die Federkraft ist am
Sollwertsteller (56) einstellbar.
12
Das Sicherheitsabsperrventil mit Druckmin-
derer (SAV) Typ 44-3 ist zusätzlich mit einer
zweiten Sicherheitsmembran (126) ausge-
rüstet. Bei Ausfall der ersten Stellmembran
(125) bleibt die Funktion des Reglers durch
die Sicherheitsmembran (126) erhalten, wo-
bei bei zu hohem Nachdruck der Regler als
Sicherheitsabsperrventil mit Druckminderer
(SAV) arbeitet, indem der Regler schließt.
Gleichzeitig erscheint in der Membran-
bruchanzeige (12) eine rote Markierung
(Ansprechpunkt bei ca. 1,5 bar), oder es tritt
durch eine Kontrollbohrung am Antrieb Me-
dium aus.
Das Sicherheitsabsperrventil mit Druckmin-
derer (SAV) Typ 44-9 ist zusätzlich mit einer
zweiten Sicherheitsmembran (126) ausge-
rüstet. Bei Ausfall der ersten Stellmembran
(125) schließt der Regler vollständig.
Gleichzeitig erscheint in der Membran-
bruchanzeige (12) eine rote Markierung
(Ansprechpunkt bei ca. 1,5 bar), oder es tritt
wird über die
durch eine Kontrollbohrung am Antrieb Me-
2
dium aus.
EB 2623-1
