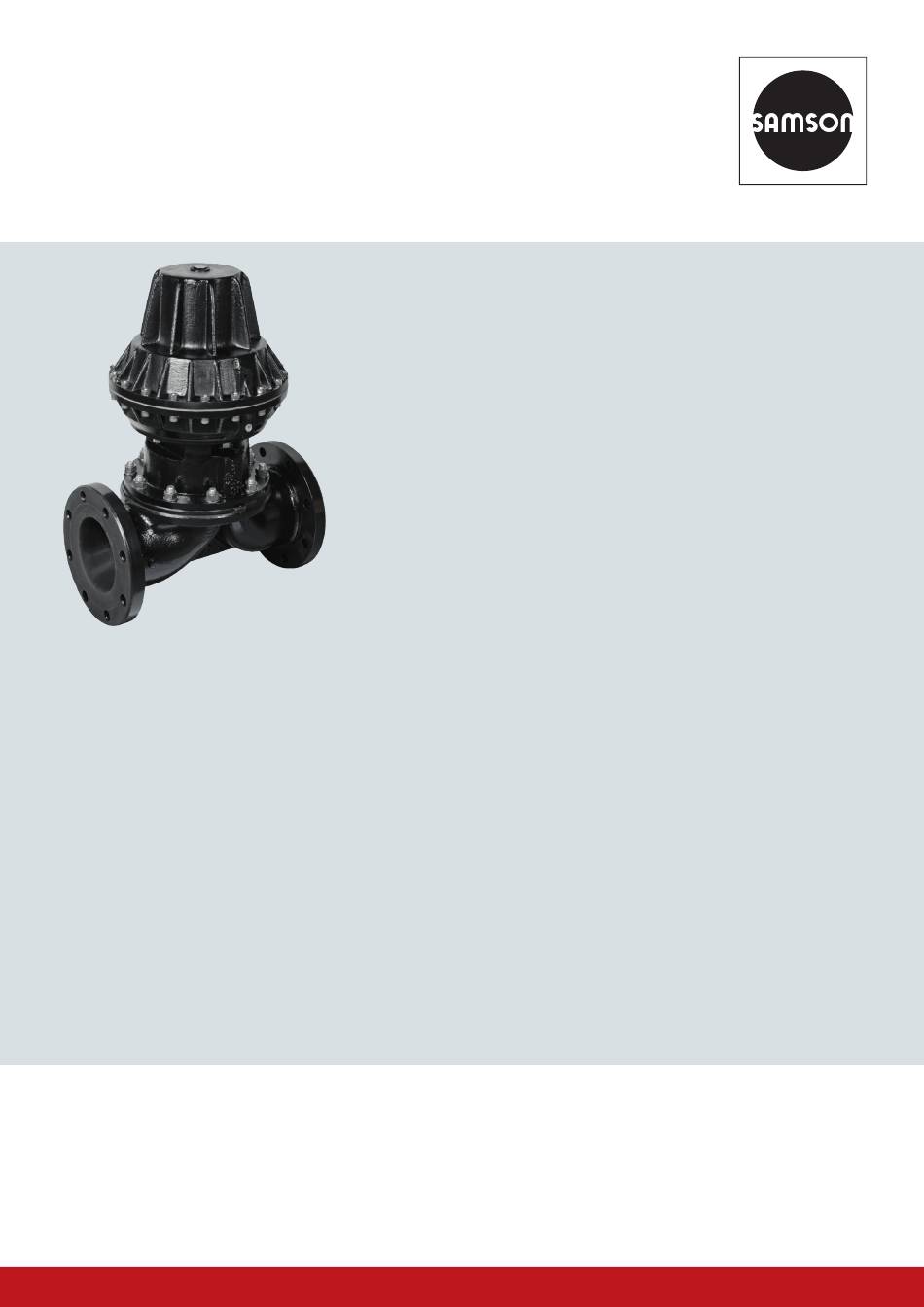

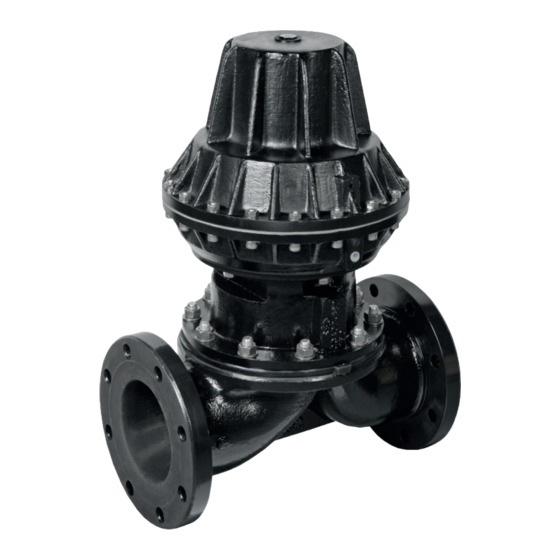

- Seite 1 Originalbetriebsanleitung Translation of the original Operating Instruction 2/2 Wege-Membranventil Typ 487 2/2 Way Diaphragm Valve Type 487 SMART IN FLOW CONTROL.
-
Seite 2: Inhaltsverzeichnis
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 Inhalt Einleitung ................................ 1 1.1. Hinweise zur Betriebsanleitung ......................2 Sicherheit ................................ 3 2.1. Sicherheitshinweise ..........................3 2.2. Gefahrenklassifikationen ........................3 2.3. Bestimmungsgemäße Verwendung ....................... 4 2.4. Missbrauch ............................4 2.5. - Seite 3 Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 5.2. Aufbau ..............................18 5.3. Montage & Demontage des Ventils ..................... 19 5.3.1. Montage ............................19 5.3.2. Demontage ..........................20 Einbau ..............................20 5.5. Inbetriebnahme ........................... 20 Wartung................................ 21 6.1.
- Seite 4 Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 Content Introduction ..............................27 1.1. Information about the operating instructions ..................28 Safety ................................29 2.1. Safety Information ..........................29 2.2. Hazard classification ..........................29 2.3. Intended use ............................30 2.4.
- Seite 5 Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 5.3. Assembly & disassembly of the valve ....................45 5.3.1. Assembly ............................. 45 5.3.2. Disassembly ..........................46 Installation ............................46 5.5. Implementation ........................... 46 Maintenance ..............................47 6.1. Wear parts ............................47 6.2.
-
Seite 6: Einleitung
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 Einleitung Wenn Sie Fragen zum Gerät haben, wenden Sie sich bitte unter Angabe der Seriennummer an den Kundenservice von: SED Flow Control GmbH Am Schafbaum 2 D-74906 Bad Rappenau... -
Seite 7: Hinweise Zur Betriebsanleitung
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 1.1. Hinweise zur Betriebsanleitung Sicheres Betreiben Die Betriebsanleitung enthält wichtige Hinweise, das Gerät sicher und sachgerecht zu installieren. Ihre Beachtung hilft, Gefahren zu vermeiden, Reparaturkosten und Ausfallzeiten zu vermindern und die Zuverlässigkeit und die Lebensdauer des Geräts zu erhöhen. -
Seite 8: Sicherheit
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 Sicherheit 2.1. Sicherheitshinweise Warnung! Die Betriebsanleitung enthält wichtige Informationen zur Sicherheit! Das Nichtbeachten dieser Hinweise kann zu gefährlichen Situationen führen. Die Betriebsanleitung muss gelesen und verstanden werden. 2.2. Gefahrenklassifikationen... -
Seite 9: Bestimmungsgemäße Verwendung
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 2.3. Bestimmungsgemäße Verwendung Membranventile sind zum Einbau in Rohrleitungen konzipiert und werden zur Steuerung von hochreinen bis hin zu verschmutzten und abrasiven Medien verwendet. Setzen Sie die Geräte nur Medien aus, gegen welche das Gehäuse und die Dichtungen beständig sind. -
Seite 10: Restrisiken
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 2.6. Restrisiken Gefahr! Verletzungsgefahr durch hohen Druck! Druck auf Leitungen und Ventilen kann schwere Verletzungen verursachen! Vor dem Lösen von Leitungen und Ventilen den Druck abschalten und Leitungen entleeren. -
Seite 11: Zielgruppenbeschreibung
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 2.8. Zielgruppenbeschreibung Die Inhalte dieser Betriebsanleitung sind für unterschiedliche Zielgruppen bestimmt. Welchen Kenntnisstand die jeweilige Zielgruppe haben muss, ist hier definiert. Alle Zielgruppen müssen diese Betriebsanleitung gelesen und die Inhalte verstanden haben. -
Seite 12: Lagerung
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 3.3. Lagerung Hinweis! Bei Nichtbeachtung kann das Gerät beschädigt werden! Gefahr! Verletzungsgefahr nach Wiedereinbau! Prüfen Sie das Gerät auf etwaige Beschädigungen und auf eine korrekt durchgeführte Montage, insbesondere auf gelockerte Montageschrauben Um ein nicht genutztes Gerät auch über einen längeren Zeitraum funktionsfähig zu halten, müssen einige... -
Seite 13: Technische Daten
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 Technische Daten 4.1. Allgemeine technische Daten DN 65 – DN 200 Nennweite MA 65 – MA 200 Membranabmessung MA Verfügbare Steuerfunktionen (Stf.) Ruhestellung zu, Stf.1 Ruhestellung offen, Stf.2 Doppelt wirkend, Stf. 3 Ausrichtung Steuerluftanschluss bei Stf. -
Seite 14: Betriebsbedingungen
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 4.2. Betriebsbedingungen 4.2.1. Betriebstemperaturen Warnung! Über- oder Unterschreiten Sie nie die zulässigen Temperaturen! Die jeweils zulässigen Temperaturen sind von den eingesetzten Werkstoffen abhängig! Zu beachten ist die jeweils niedrigste zulässige Temperatur! Bei erhöhten Temperaturen kann sich der maximal zulässige Betriebsdruck reduzieren! Zulässige Temperaturen für Membranen... -
Seite 15: Betriebsdruck
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 4.2.2. Betriebsdruck Warnung! Berstgefahr bei Überdruck! Überschreiten Sie nie die zulässigen Betriebsdrücke! Maximal zulässiger Betriebsdruck, einseitig, statisch anstehend. © 1996 - 2020 SED Flow Control GmbH BA190002; Version b; Printdate: 04.03.2020... -
Seite 16: Steuerdruck
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 4.2.3. Steuerdruck Warnung! Berstgefahr bei Überdruck! Überschreiten Sie nie die zulässigen Steuerdrücke! Der Steuerdruck hat wesentliche Auswirkungen auf die Lebensdauer der Membran, wenn sie einen Antrieb mit Steuerfunktion normal offen oder doppelt wirkend verwenden. Wählen Sie den Steuerdruck deshalb nicht höhe... - Seite 17 Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 © 1996 - 2020 SED Flow Control GmbH BA190002; Version b; Printdate: 04.03.2020...
- Seite 18 Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 © 1996 - 2020 SED Flow Control GmbH BA190002; Version b; Printdate: 04.03.2020...
-
Seite 19: Sicherheitstechnische Daten
Typ 487 Type 487 4.3. Sicherheitstechnische Daten Das Membranventil Typ 487 entspricht ▪ 3-A Standards Abschnitt 54-02 ▪ TA-Luft / VDI 2440 / VDI 3479 ▪ Druckgeräterichtlinie 2014/68/EU (Konformitätserklärung siehe Anhang) Für den Einsatz in explosionsgefährdeten Bereichen ist eine ATEX Version nach Richtlinie 2014/34/EU verfügbar. - Seite 20 Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 Hinweis: Ventilkörper Baulänge (FTF) und Flanschmaße siehe Katalog-Seite 8. © 1996 - 2020 SED Flow Control GmbH BA190002; Version b; Printdate: 04.03.2020...
-
Seite 21: Typenschild
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 Hinweis: Ventilkörper Baulänge (FTF) und Flanschmaße siehe Katalog-Seite 8. 4.5. Typenschild Das Typenschild wird in Form eines Klebeschilds auf dem Gerät angebracht und enthält wichtige Informationen zum Betrieb. © 1996 - 2020 SED Flow Control GmbH... -
Seite 22: Installation
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 Installation Gefahr! Verletzungsgefahr durch hohen Druck! Druck auf Leitungen und Ventilen kann schwere Verletzungen verursachen! Vor dem Lösen von Leitungen und Ventilen den Druck abschalten und Leitungen entleeren. Verletzungsgefahr durch Stromschlag! Spannung abschalten und gegen ungewolltes Wiedereinschalten sichern. -
Seite 23: Aufbau
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 5.2. Aufbau Antrieb Ventilkörper Membrane Druckstück Befestigungsschraube / Gewindestift Unterlegscheibe Mutter Steuerluftanschluss schließen Anschlussgewinde M16x1 für Zubehör © 1996 - 2020 SED Flow Control GmbH BA190002; Version b; Printdate: 04.03.2020... -
Seite 24: Montage & Demontage Des Ventils
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 5.3. Montage & Demontage des Ventils Gefahr! Verletzungsgefahr! Prüfen Sie das Gerät vor Inbetriebnahme auf korrekte Montage! Überprüfen Sie auch das Anzugsmoment! Nur funktionsfähiges, passendes und sicheres Werkzeug verwenden! Montage- und Demontagearbeiten sind nur von geschultem Personal durchzuführen. -
Seite 25: Demontage
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 5.3.2. Demontage Gefahr! Verletzungsgefahr durch hohen Druck! Druck auf Leitungen und Ventilen kann schwere Verletzungen verursachen! Vor dem Lösen von Leitungen und Ventilen den Druck abschalten und Leitungen entleeren. -
Seite 26: Wartung
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 Wartung Wartungsarbeiten dürfen nur von geschultem Personal durchgeführt werden! Membranventile sind grundsätzlich wartungsarm. Sie müssen in regelmäßigen Abständen geprüft und gewartet werden. Die Abstände der Prüfungen müssen entsprechend der Einsatzbelastungen und der geltenden Regelwerke festgelegt und entsprechend durchgeführt werden. -
Seite 27: Membranwechsel
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 6.2. Membranwechsel Die Membran muss spätestens nach 100.000 Schaltvorgängen (ab MA80 50.000) auf Verschleiß überprüft werden. Je nach Einsatzbelastung ist das Kontrollintervall entsprechend der für den Einsatzfall geltenden Regeln und Bestimmungen zu verkürzen! Im Medium befindliche Partikel können abrasiv wirken –... -
Seite 28: Membranwechsel Zweiteilige Membrane
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 6.2.2. Membranwechsel zweiteilige Membrane → Demontage durchführen, siehe Kapitel 5.3.2. → Antrieb in „Geschlossen“ Stellung bringen. → Membrane gegen den Uhrzeigersinn herausdrehen. → Druckstück einlegen und richtig positionieren. → Zuerst den Trägerrücken der Membrane in korrekter Position auf den Antrieb inkl. Druckstück auflegen. -
Seite 29: Fehlerbehebung
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 Fehlerbehebung Störungsbild Mögliche Ursache Behebung Ventil schließt nicht oder nicht Steuerdruck zu gering (Bei Ventil mit Druck gemäß Spezifikation vollständig Steuerfunktion NO & DA) betreiben, siehe Kapitel 4.2.3. Mediumsdruck zu hoch Maximalen Betriebsdruck beachten, siehe Kapitel 4.2.2. -
Seite 30: Eg Konformitätserklärung
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 9. EG Konformitätserklärung © 1996 - 2020 SED Flow Control GmbH BA190002; Version b; Printdate: 04.03.2020... - Seite 31 Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 © 1996 - 2020 SED Flow Control GmbH BA190002; Version b; Printdate: 04.03.2020...
-
Seite 32: Introduction
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 Introduction In case you have any queries about the device, please contact our customer services stating the serial number: SED Flow Control GmbH Am Schafbaum 2 D-74906 Bad Rappenau... -
Seite 33: Information About The Operating Instructions
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 1.1. Information about the operating instructions Safe operation The operating instructions contain important information for safe and correct installation of the device. Compliance with that helps preventing hazards, avoiding repair costs and downtime, and increasing reliability and operating life of the device. -
Seite 34: Safety
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 Safety 2.1. Safety Information Warning! The operating instructions contain important safety information! Non-compliance with such information may cause hazardous situations. The operating instructions must be read and understood. 2.2. -
Seite 35: Intended Use
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 2.3. Intended use Diaphragm valves are made to be assembled in pipelines and are used to regulate media from high purity to the point of contaminated or even abrasive. -
Seite 36: Residual Risks
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 2.6. Residual risks Danger! Danger of injury through high pressure! Pressure acting on lines and valves may cause severe injuries! Before disconnecting any lines and valves, the pressure must be switched off and the lines must be vented. -
Seite 37: Description Of Target Groups
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 2.8. Description of target groups The contents of these operating instructions are intended for various target groups. The level of knowledge/information the respective target group must have is defined below. -
Seite 38: Storage
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 3.3. Storage Notice! If the guidelines are not reserved, the device may be damaged. Danger! Danger of injury after reassembly! Please check, if there are any damages and ensure, that the mounting is correct, especially loosened... -
Seite 39: Technical Data
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 Technical Data 4.1. General technical data DN 65 – DN 200 Size MA 65 – MA 200 Diaphragm Size MA Available control functions (Cf.) Normally closed, Cf.1 Normally open, Cf.2 Double acting, Cf. -
Seite 40: Operating Conditions
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 4.2. Operating conditions 4.2.1. Operating temperatures Warning! Do not exceed or deceed the permitted temperatures! The permissible temperatures are dependent on the used materials. Please pay attention to the lowest permissible temperature. -
Seite 41: Operating Pressure
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 4.2.2. Operating pressure Warning! Danger of bursting at excess pressure! Do not exceed the permitted operating pressure! Maximal permissible pressure, unidirectional, static pressure © 1996 - 2020 SED Flow Control GmbH... -
Seite 42: Control Pressure
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 4.2.3. Control pressure Warning! Danger of bursting at excess pressure! Do not exceed the permitted operating pressure! The control pressure has a significant impact on the lifetime of the diaphragm if you use an actuator with control function normally open or double-acting. - Seite 43 Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 © 1996 - 2020 SED Flow Control GmbH BA190002; Version b; Printdate: 04.03.2020...
- Seite 44 Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 © 1996 - 2020 SED Flow Control GmbH BA190002; Version b; Printdate: 04.03.2020...
-
Seite 45: Safety Related Data
Typ 487 Type 487 4.3. Safety related data The diaphragm valve type 487 is conform to: ▪ 3-A Standard Section 54-02 ▪ TA-Luft / VDI 2440 / VDI 3479 ▪ Pressure Equipment Directive 2014/68/EU (see attachment for declaration of conformity) For use in explosion-risk areas a special ATEX version acc. - Seite 46 Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 © 1996 - 2020 SED Flow Control GmbH BA190002; Version b; Printdate: 04.03.2020...
-
Seite 47: Type Plate
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 4.5. Type plate The type plate is a sticker on the device and contains important information for operating. © 1996 - 2020 SED Flow Control GmbH BA190002; Version b; Printdate: 04.03.2020... -
Seite 48: Installation
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 Installation Danger! Danger of injury through high pressure! Pressure acting on lines and valves may cause severe injuries! Before disconnecting any lines and valves, the pressure must be switched off and the lines must be vented. -
Seite 49: Structure
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 5.2. Structure Actuator Valve body Diaphragm Compressor Bolt Washer Control air connection close Assembly thread M16x1 for accessories © 1996 - 2020 SED Flow Control GmbH BA190002; Version b; Printdate: 04.03.2020... -
Seite 50: Assembly & Disassembly Of The Valve
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 5.3. Assembly & disassembly of the valve Danger! Danger of injury! Check the device for correct assembly before implementation! Also check the tightening torque! Only use functional, suitable and safe tools! Assembly and disassembly must only be performed by authorized expert staff. -
Seite 51: Disassembly
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 5.3.2. Disassembly Danger! Danger of injury trough high pressure! Pressure acting on lines and valves may cause severe injuries! Before disconnection any lines and valves, the pressure must be switched off and the lines must be vented. -
Seite 52: Maintenance
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 Maintenance Maintenance is only allowed to be carried out by trained staff. Diaphragm valves are low-maintenance parts. They have to be checked and maintained periodically. These periods are depending on working load and have to be defined according to valid rules. -
Seite 53: Diaphragm Change
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 6.2. Diaphragm change The diaphragm has to be controlled for wear after max. 100.000 (≥MA80 50.000) switching operations. Depending on working load, the control period has to be reduced according to valid regulations and rules. -
Seite 54: Change Of Two-Piece Diaphragms
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 6.2.2. Change of two-piece diaphragms → Disassemble valve, see chapter 5.3.2. → Bring valve in close position. → Screw out diaphragm anticlockwise → Insert compressor and position it correctly. -
Seite 55: Troubleshooting
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 Troubleshooting Fault Potential cause Solution Valve doesn’t close or close Control pressure too low (for Use pressure as specified, see chapter fully NO & DA valves) 4.2.3. Media pressure too high Do not exceed maximum control pressure, see chapter 4.2.2. -
Seite 56: Ec Declaration Of Conformity
Original-Betriebsanleitung Translation of the original operating instructions Typ 487 Type 487 9. EC Declaration of Conformity © 1996 - 2020 SED Flow Control GmbH BA190002; Version b; Printdate: 04.03.2020... - Seite 57 – Americas 200 – SAMSON Turkey, Istanbul established 1984 – Frankfurt am Main, Germany 1,600 Total plot and production area: 11,053 m² – SAMSON USA, Baytown, TX, established 1992 MARKETS Total plot and production area: 9,200 m² – Chemicals and petrochemicals –...
