Montage und Inbetriebnahme
5 Montage und Inbetriebnahme
HINWEIS
HINWEIS
!
!
Überhitzung durch zu hohe Umgebungstem-
peratur oder ungenügende Wärmeabfuhr
bei isolierten Bauteilen!
− Regler nicht zusammen mit mediumsfüh-
render Leitung isolieren.
HINWEIS
!
Funktionsbeeinträchtigung des Reglers und
Leckage an der Anschlussstelle durch Einbau
unter mechanischer Spannung!
− Regler spannungsfrei mit der Rohrleitung
verschrauben.
− Falls erforderlich, die Rohrleitungen in der
Nähe der Anschlussstelle abstützen.
− Abstützungen nicht direkt am Regler an-
bringen.

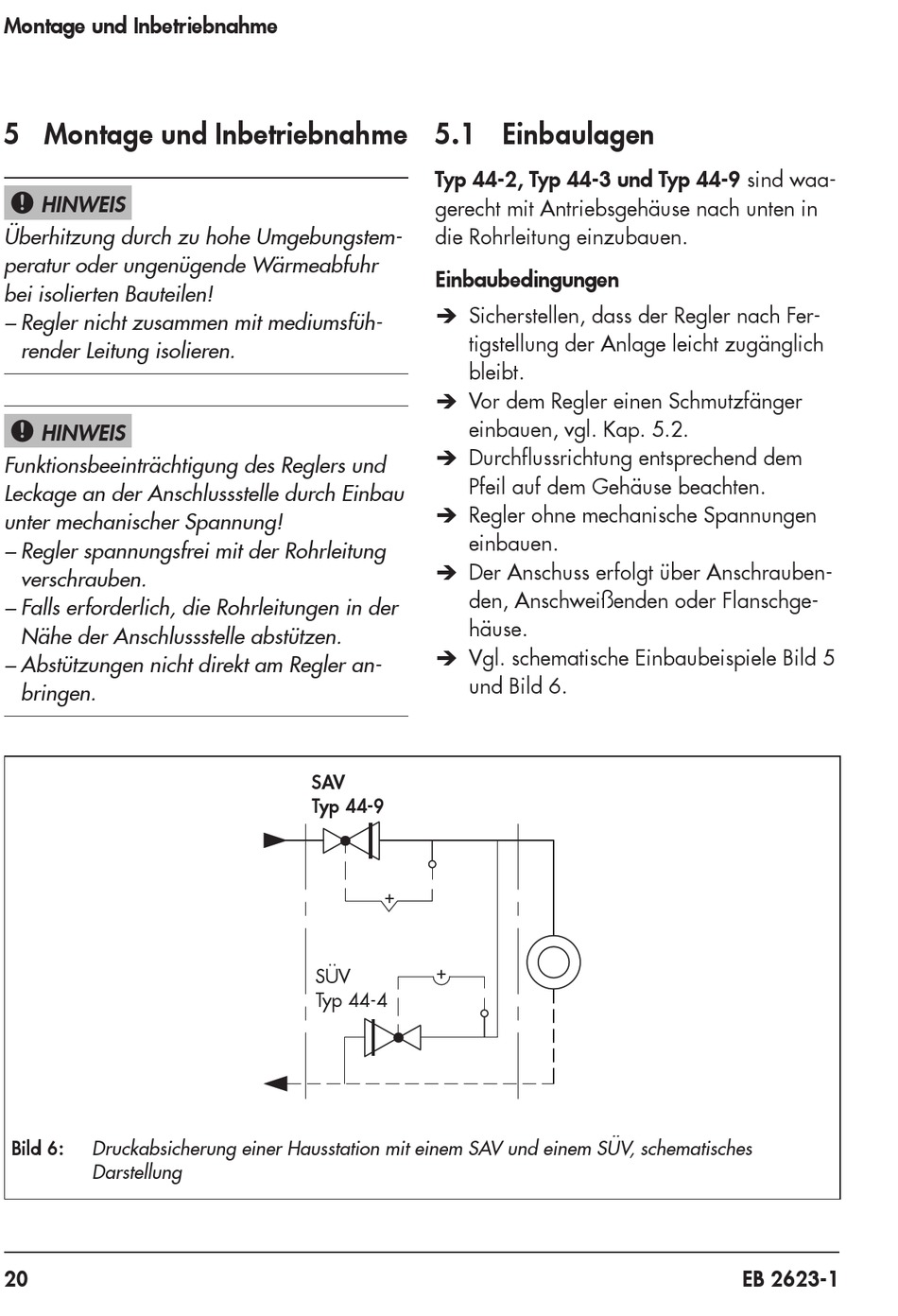

Bild 6:
Druckabsicherung einer Hausstation mit einem SAV und einem SÜV, schematisches
Darstellung
20
5.1 Einbaulagen
Typ 44-2, Typ 44-3 und Typ 44-9 sind waa-
gerecht mit Antriebsgehäuse nach unten in
die Rohrleitung einzubauen.
Einbaubedingungen
Î Sicherstellen, dass der Regler nach Fer-
tigstellung der Anlage leicht zugänglich
bleibt.
Î Vor dem Regler einen Schmutzfänger
einbauen, vgl. Kap. 5.2.
Î Durchflussrichtung entsprechend dem
Pfeil auf dem Gehäuse beachten.
Î Regler ohne mechanische Spannungen
einbauen.
Î Der Anschuss erfolgt über Anschrauben-
den, Anschweißenden oder Flanschge-
häuse.
Î Vgl. schematische Einbaubeispiele Bild 5
und Bild 6.
SAV
Typ 44-9
+
SÜV
+
Typ 44-4
