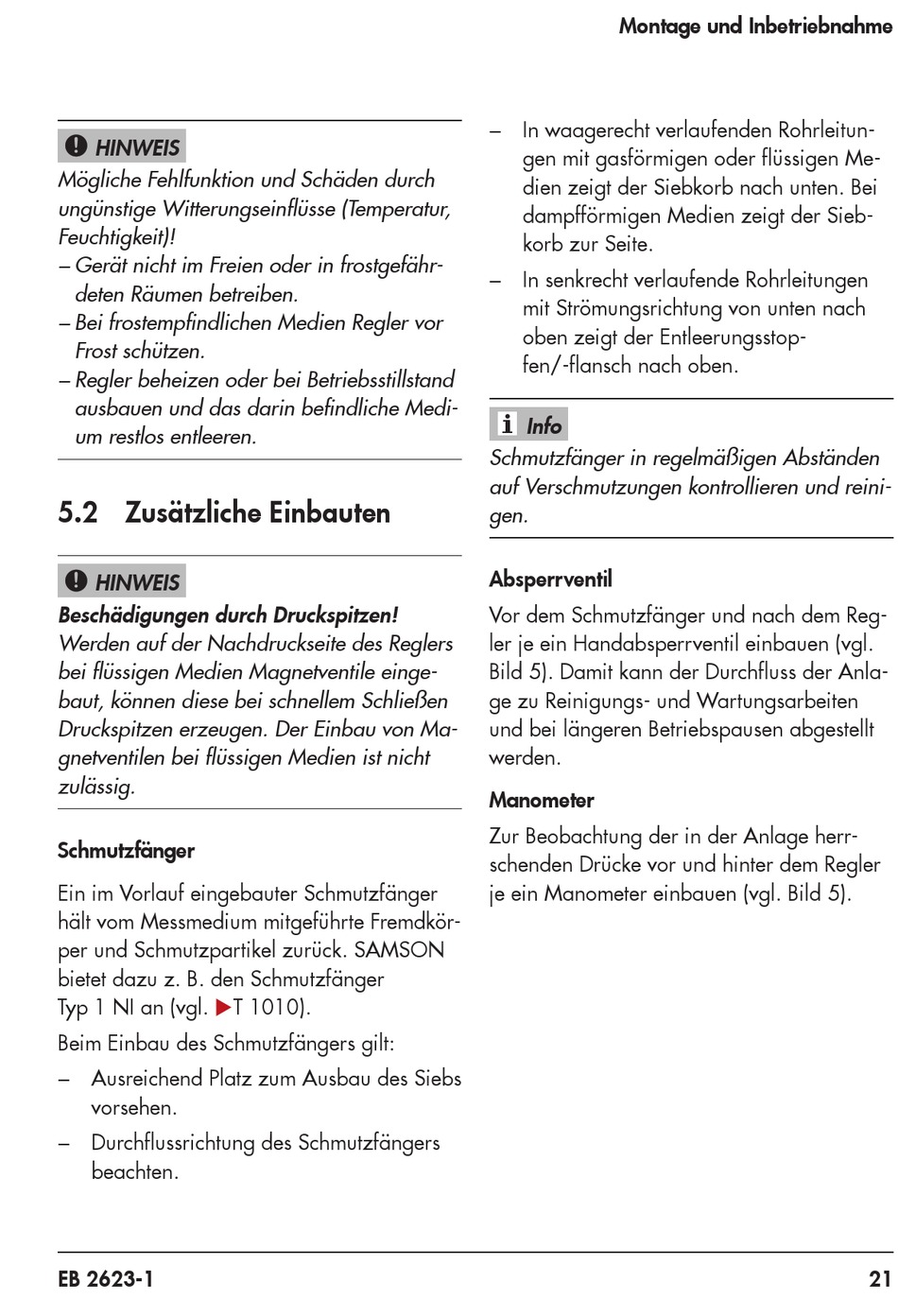

HINWEIS
!
Mögliche Fehlfunktion und Schäden durch
ungünstige Witterungseinflüsse (Temperatur,
Feuchtigkeit)!
− Gerät nicht im Freien oder in frostgefähr-
deten Räumen betreiben.
− Bei frostempfindlichen Medien Regler vor
Frost schützen.
− Regler beheizen oder bei Betriebsstillstand
ausbauen und das darin befindliche Medi-
um restlos entleeren.
5.2 Zusätzliche Einbauten
HINWEIS
!
Beschädigungen durch Druckspitzen!
Werden auf der Nachdruckseite des Reglers
bei flüssigen Medien Magnetventile einge-
baut, können diese bei schnellem Schließen
Druckspitzen erzeugen. Der Einbau von Ma-
gnetventilen bei flüssigen Medien ist nicht
zulässig.
Schmutzfänger
Ein im Vorlauf eingebauter Schmutzfänger
hält vom Messmedium mitgeführte Fremdkör-
per und Schmutzpartikel zurück. SAMSON
bietet dazu z. B. den Schmutzfänger
Typ 1 NI an (vgl. uT 1010).
Beim Einbau des Schmutzfängers gilt:
− Ausreichend Platz zum Ausbau des Siebs
vorsehen.
− Durchflussrichtung des Schmutzfängers
beachten.
EB 2623-1
Montage und Inbetriebnahme
− In waagerecht verlaufenden Rohrleitun-
gen mit gasförmigen oder flüssigen Me-
dien zeigt der Siebkorb nach unten. Bei
dampfförmigen Medien zeigt der Sieb-
korb zur Seite.
− In senkrecht verlaufende Rohrleitungen
mit Strömungsrichtung von unten nach
oben zeigt der Entleerungsstop-
fen/-flansch nach oben.
Info
Schmutzfänger in regelmäßigen Abständen
auf Verschmutzungen kontrollieren und reini-
gen.
Absperrventil
Vor dem Schmutzfänger und nach dem Reg-
ler je ein Handabsperrventil einbauen (vgl.
Bild 5). Damit kann der Durchfluss der Anla-
ge zu Reinigungs- und Wartungsarbeiten
und bei längeren Betriebspausen abgestellt
werden.
Manometer
Zur Beobachtung der in der Anlage herr-
schenden Drücke vor und hinter dem Regler
je ein Manometer einbauen (vgl. Bild 5).
