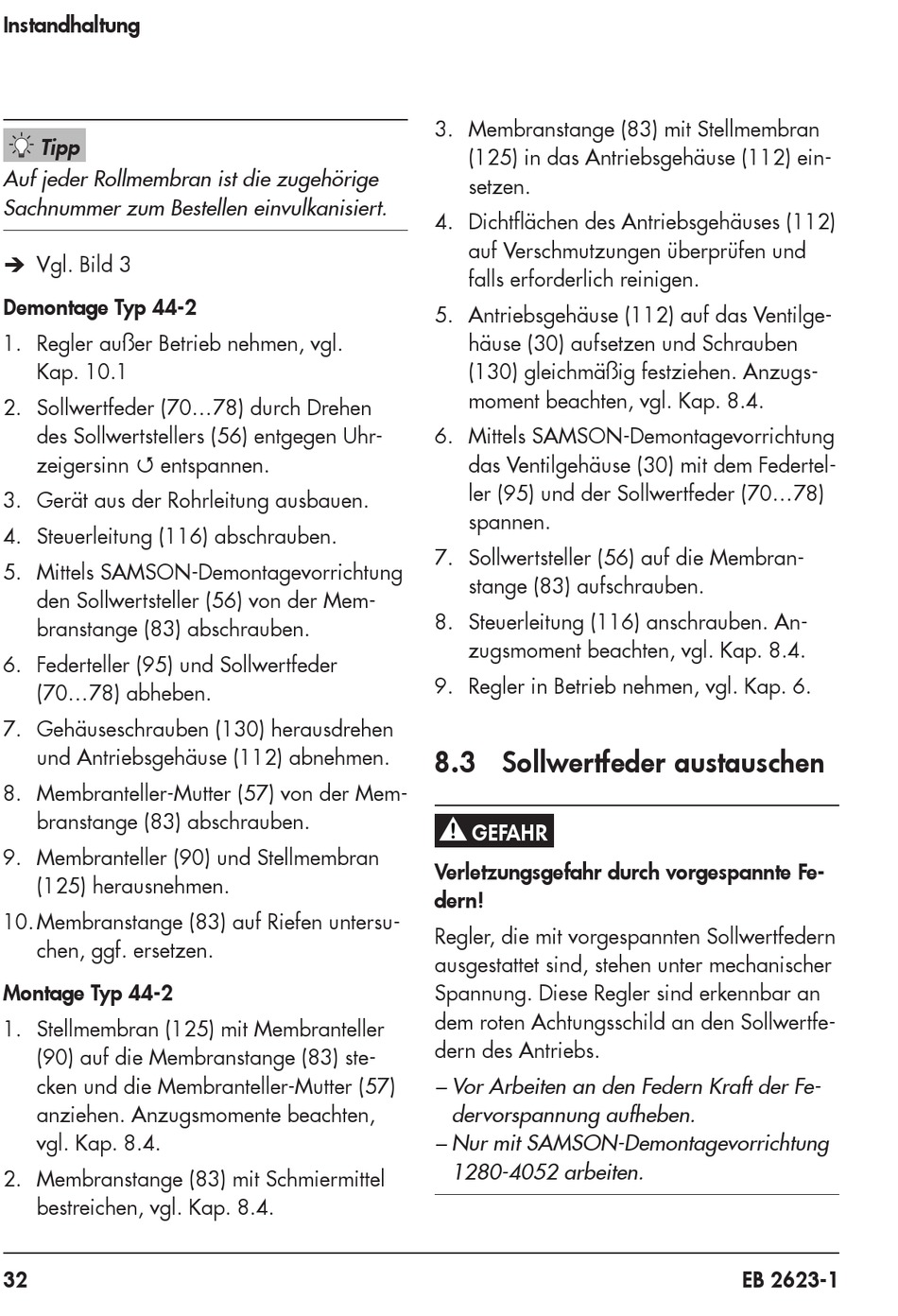

Instandhaltung
Tipp
Auf jeder Rollmembran ist die zugehörige
Sachnummer zum Bestellen einvulkanisiert.
Î Vgl. Bild 3
Demontage Typ 44-2
1. Regler außer Betrieb nehmen, vgl.
Kap. 10.1
2. Sollwertfeder (70...78) durch Drehen
des Sollwertstellers (56) entgegen Uhr-
zeigersinn  entspannen.
3. Gerät aus der Rohrleitung ausbauen.
4. Steuerleitung (116) abschrauben.
5. Mittels SAMSON-Demontagevorrichtung
den Sollwertsteller (56) von der Mem-
branstange (83) abschrauben.
6. Federteller (95) und Sollwertfeder
(70...78) abheben.
7. Gehäuseschrauben (130) herausdrehen
und Antriebsgehäuse (112) abnehmen.
8. Membranteller-Mutter (57) von der Mem-
branstange (83) abschrauben.
9. Membranteller (90) und Stellmembran
(125) herausnehmen.
10. Membranstange (83) auf Riefen untersu-
chen, ggf. ersetzen.
Montage Typ 44-2
1. Stellmembran (125) mit Membranteller
(90) auf die Membranstange (83) ste-
cken und die Membranteller-Mutter (57)
anziehen. Anzugsmomente beachten,
vgl. Kap. 8.4.
2. Membranstange (83) mit Schmiermittel
bestreichen, vgl. Kap. 8.4.
32
3. Membranstange (83) mit Stellmembran
(125) in das Antriebsgehäuse (112) ein-
setzen.
4. Dichtflächen des Antriebsgehäuses (112)
auf Verschmutzungen überprüfen und
falls erforderlich reinigen.
5. Antriebsgehäuse (112) auf das Ventilge-
häuse (30) aufsetzen und Schrauben
(130) gleichmäßig festziehen. Anzugs-
moment beachten, vgl. Kap. 8.4.
6. Mittels SAMSON-Demontagevorrichtung
das Ventilgehäuse (30) mit dem Federtel-
ler (95) und der Sollwertfeder (70...78)
spannen.
7. Sollwertsteller (56) auf die Membran-
stange (83) aufschrauben.
8. Steuerleitung (116) anschrauben. An-
zugsmoment beachten, vgl. Kap. 8.4.
9. Regler in Betrieb nehmen, vgl. Kap. 6.

8.3 Sollwertfeder austauschen

GEFAHR
!
Verletzungsgefahr durch vorgespannte Fe-
dern!
Regler, die mit vorgespannten Sollwertfedern
ausgestattet sind, stehen unter mechanischer
Spannung. Diese Regler sind erkennbar an
dem roten Achtungsschild an den Sollwertfe-
dern des Antriebs.
− Vor Arbeiten an den Federn Kraft der Fe-
dervorspannung aufheben.
− Nur mit SAMSON-Demontagevorrichtung
1280-4052 arbeiten.
