Bender ISOMETER isoES425 Kurzanleitung Seite 4

ISOMETER® isoES425

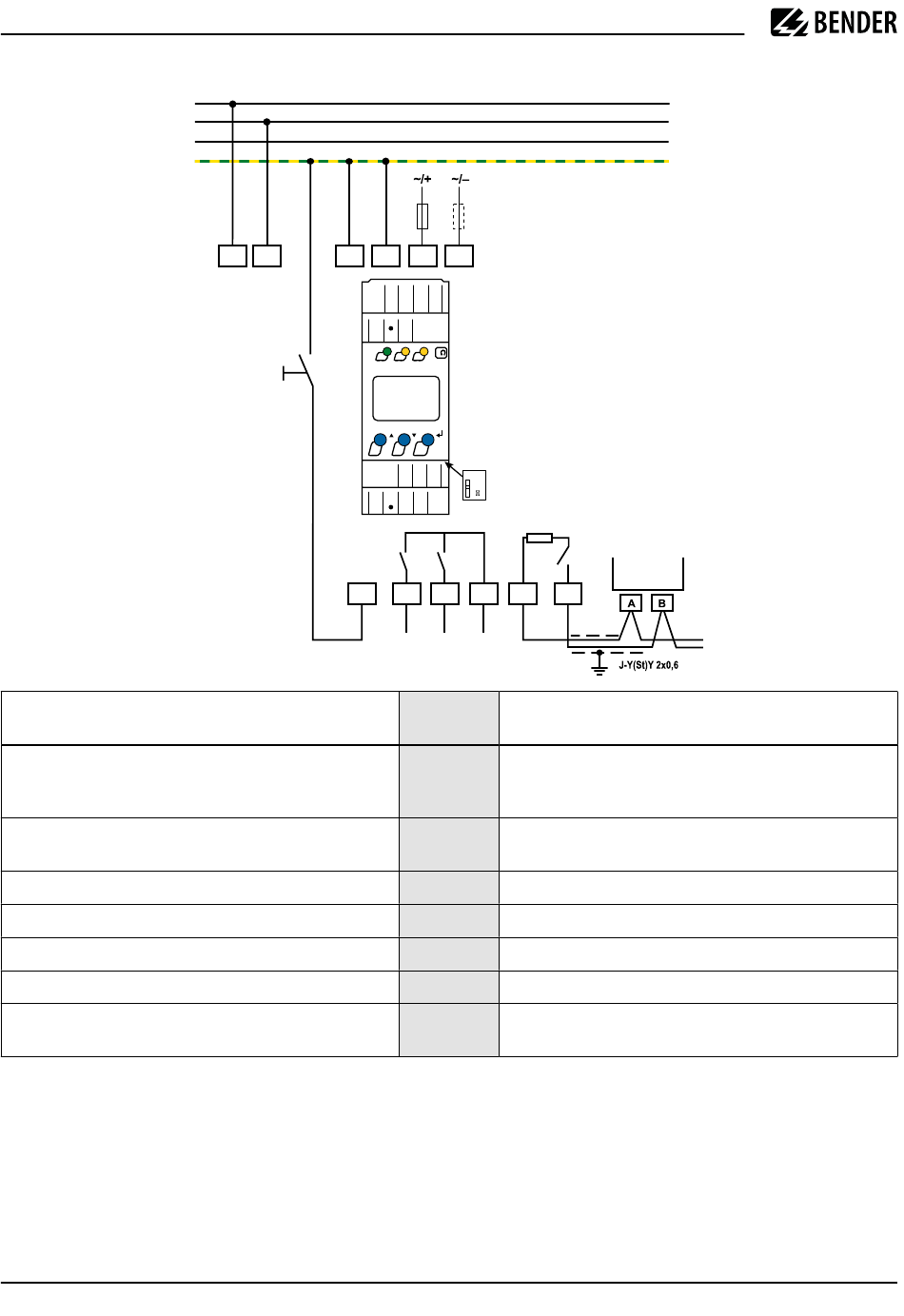

Anschlussbild
Anschlüsse
Anschluss an die Versorgungsspannung U
Schmelzsicherung:
Bei Versorgung aus IT-System beide Leitungen absichern.
Jede Klemme jeweils separat an PE anschließen:
Gleichen Leitungsquerschnitt wie bei „A1", „A2" verwenden.
Anschluss an das zu überwachende Netz
Anschluss für externe kombinierte Test- und Reset-Taste
Anschluss Alarmrelais „K1"
Anschluss Alarmrelais „K2"
RS-485-Kommunikationsschnittstelle mit zuschaltbarem
Terminierungswiderstand
i
Für UL-Anwendungen:
Nur 60/75­°C­Kupferleitungen verwenden! Die
Versorgungsspannung U
Applikationen über 5­A­Vorsicherungen zuführen.
4 isoES425_D00214_01_Q_DEEN/ 11.2023
E KE
L1/+ L2/-
L+
Test / Reset
ON
T
T/R
K1
T/R
über
s
bei UL­ und CSA­
s
Wiring diagram
U
S
6 A 6 A
A1 A2
E KE A1 A2
L-
k
AL1 AL2
R MENU
R
24
14 11
on
o
A B
R
K2
14 24 11 A
Klemme /
Terminal
Connection to the supply voltage U
A1, A2 If supplied from an IT system, both lines have to be protected
by a fuse.
Connect each terminal separately to PE:
E, KE
The same wire cross section as for "A1", "A2" is to be used.
L1/+, L2/– Connection to the system to be monitored
T/R Connection for the external combined test and reset button
11, 14 Connection to alarm relay "K1"
11, 24 Connection to alarm relay "K2"
RS-485 communication interface with selectable
A, B
terminating resistance
i
For UL applications:
Only use 60/75 °C copper lines! For UL and CSA
applications, feed the supply voltage U
back­up fuses.
L1/+
L2/-
L3
PE
COM465IP
B
RS-485
Connections
via a fuse:
s
via 5 A
s
