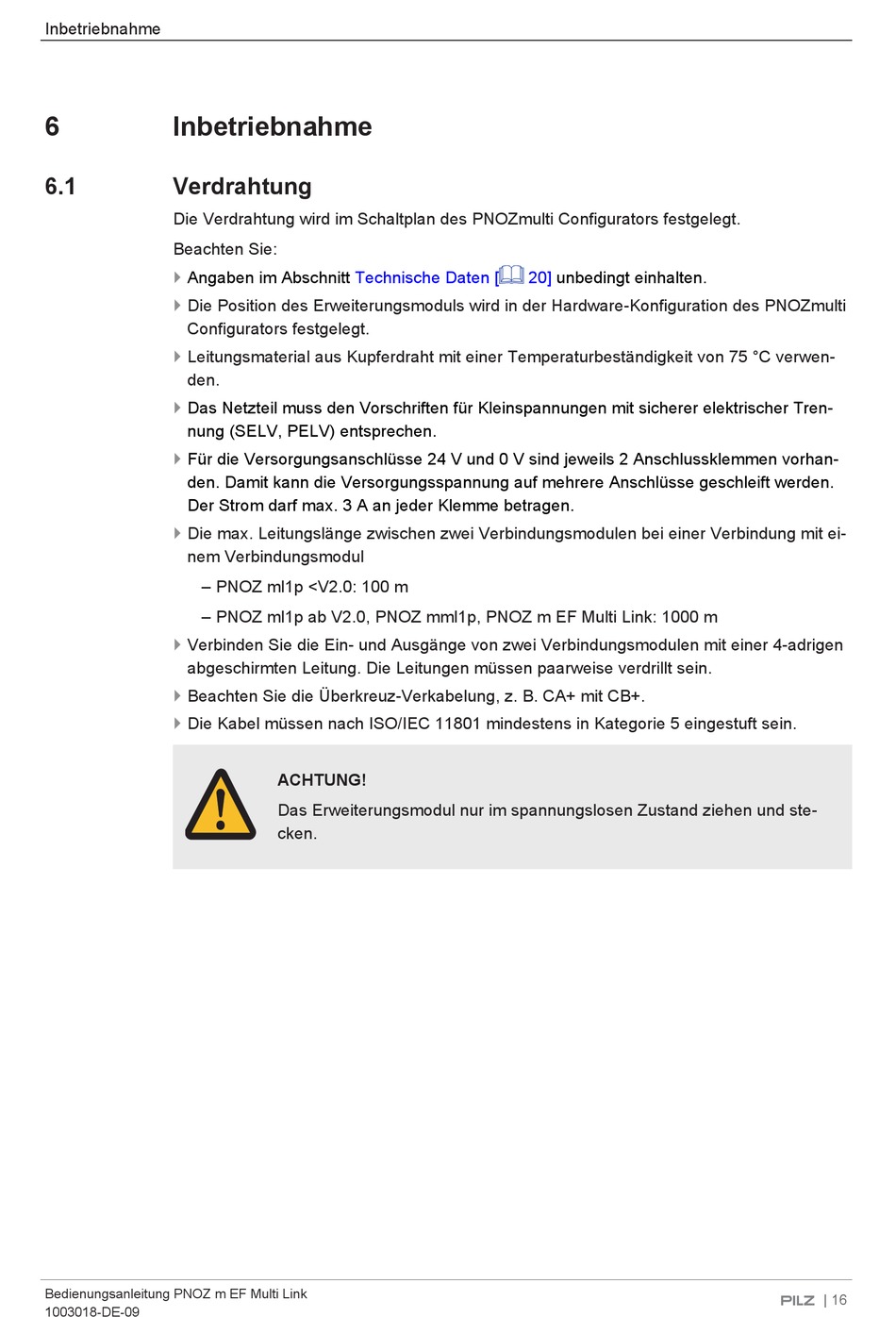

Inbetriebnahme
6
Inbetriebnahme
6.1
Verdrahtung
Die Verdrahtung wird im Schaltplan des PNOZmulti Configurators festgelegt.
Beachten Sie:
}
Angaben im Abschnitt
}
Die Position des Erweiterungsmoduls wird in der Hardware-Konfiguration des PNOZmulti
Configurators festgelegt.
}
Leitungsmaterial aus Kupferdraht mit einer Temperaturbeständigkeit von 75 °C verwen-
den.
}
Das Netzteil muss den Vorschriften für Kleinspannungen mit sicherer elektrischer Tren-
nung (SELV, PELV) entsprechen.
}
Für die Versorgungsanschlüsse 24 V und 0 V sind jeweils 2 Anschlussklemmen vorhan-
den. Damit kann die Versorgungsspannung auf mehrere Anschlüsse geschleift werden.
Der Strom darf max. 3 A an jeder Klemme betragen.
}
Die max. Leitungslänge zwischen zwei Verbindungsmodulen bei einer Verbindung mit ei-
nem Verbindungsmodul
– PNOZ ml1p <V2.0: 100 m
– PNOZ ml1p ab V2.0, PNOZ mml1p, PNOZ m EF Multi Link: 1000 m
}
Verbinden Sie die Ein- und Ausgänge von zwei Verbindungsmodulen mit einer 4-adrigen
abgeschirmten Leitung. Die Leitungen müssen paarweise verdrillt sein.
}
Beachten Sie die Überkreuz-Verkabelung, z. B. CA+ mit CB+.
}
Die Kabel müssen nach ISO/IEC 11801 mindestens in Kategorie 5 eingestuft sein.
Bedienungsanleitung PNOZ m EF Multi Link
1003018-DE-09
Technische Daten [
ACHTUNG!
Das Erweiterungsmodul nur im spannungslosen Zustand ziehen und ste-
cken.
20]
unbedingt einhalten.
| 16
