Verwandte Anleitungen für StarLab Vortex Mixer
Inhaltszusammenfassung für StarLab Vortex Mixer
-
Seite 17: Bedienungsanleitung
Istruzioni d’uso 45– 58 ________________________________________________________________ Sicherheit ___________________________________________________________________ Über diese Anleitung ____________________________________________________ Bestimmungsgemäßer Gebrauch __________________________________________ Strom _______________________________________________________________ Bewegliche Teile: Standardaufsatz und Adapter _______________________________ Gefäße und Mikrotestplatten für den Vortex Mixer _____________________________ 1.6 Beladen des Adapters für 1.5 / 2,0 ml Gefäße ________________________________ Produkthaftung ________________________________________________________ Warnungen ___________________________________________________________ Produktbeschreibung ______________________________________________________ 2.1 Komponenten des Vortex Mixers... -
Seite 18: Sicherheit
Der Vortex Mixer ist für die Verwendung im Labor vorgesehen. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Der Vortex Mixer wird normalerweise zum Mischen kleiner Reaktionsgefäße verwendet. Das Gehäuse nicht öffnen und den Vortex Mixer oder das Zubehör in keiner Weise verändern. Nur vom Hersteller empfohlenes Zubehör verwenden. Strom Den Vortex Mixer nicht verwenden, wenn dieser in irgendeiner Weise beschädigt ist. Wenn der... -
Seite 19: Beladen Des Adapters Für 1.5 / 2,0 Ml Gefäße
› Der Vortex Mixer nicht gemäß dieser Bedienungsanleitung verwendet wird. › Der Vortex Mixer außerhalb des darin beschriebenen Anwendungsbereichs verwendet wird. › Der Vortex Mixer mit Zubehör oder Verbrauchsartikeln (z. B. Gefäßen oder Mikrotestplatten) verwendet wird, die nicht vom Hersteller empfohlen werden. › Der Vortex Mixer nicht mit dem mitgelieferten Netzadapter verwendet wird. -
Seite 20: Komponenten Des Vortex Mixers

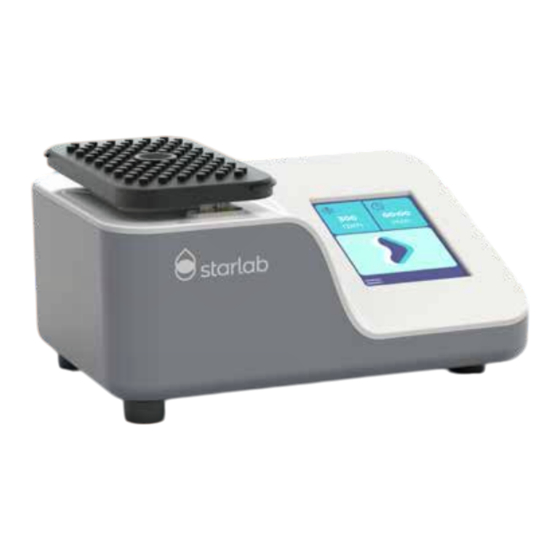

8 Adapter for 1.5/2.0 ml tubes Adapter für 1,5 /2,0 ml Gefäße 4 Power input connection 9 Adapter for microplates USB-Schnittstelle (optional) 5 Touch screen Netzeingang Adapter für Mikrotestplatten (optional) 8 · Vortex Mixer · User Manual Touchscreen Lieferumfang Vortex Mixer Standardaufsatz Netzadapter und 4 austauschbare Stecker (EU, UK, US, AUS) Bedienungsanleitung 20 · Vortex Mixer · Bedienungsanleitung... -
Seite 21: Typenschild
Barcode-Bereich Drehzahl CE- und UKCA-Kennzeichnung Mitgelieferter Standardaufsatz und Adapter Der Vortex Mixer wird mit einem Standardaufsatz geliefert. Die beiden zusätzlichen Adapter (Adapter für 1,5 / 2,0 ml Gefäße und Adapter für Mikrotestplatten) sind nicht im Lieferumfang enthalten, können aber separat bestellt werden (siehe 9. Bestellinformationen). Der Standard- aufsatz wird für das Mischen von einzelnen oder mehreren Gefäßen mit Geschwindigkeiten bis zu 3.500 U/min verwendet. Er kann im Touch-Modus durch Druck auf die Standardaufsatz oder im Programm-Modus über den Touchscreen verwendet werden. -
Seite 22: Touchscreen
Abb. 3 Touch screen Drehzahleinstellung Start/Stopp Zeiteinstellung Einstellungen Über den Touchscreen kann der Vortex Mixer gestartet und gestoppt werden sowie die Drehzahl und der Timer eingestellt werden. Andere Einstellungen wie die Helligkeit des Touchscreens oder der Ruhemodus können im Einstellungsmenü vorgenommen werden. Wenn der Ruhemodus aktiviert wird, schaltet sich der Touchscreen aus. Der Touchscreen kann durch Berührung oder Druck auf die Grundplatte wieder aktiviert werden. Alle Einstellungen können geändert werden, während der Vortex Mixer in Betrieb ist. -
Seite 23: Betrieb
Betrieb Entfernen und Anbringen des Standardaufsatzes oder der Adapter HINWEIS Aus Sicherheitsgründen muss der Vortex Mixer beim Wechseln des Standardaufsatzes oder der Adapter ausgeschaltet sein. Wenn der Adapter für 1,5 / 2,0 ml Gefäße oder der Adapter für Mikrotestplatten bei eingeschaltetem Vortex Mixer angebracht wird, ertönt ein Warnton. Wenn während des Betriebs versucht wird, einen Adapter zu entfernen, stoppt der Vortex Mixer. Den Standardaufsatz zum Anbringen über die Grundplatte ziehen. Vor dem Gebrauch immer sicherstellen, dass der Aufsatz richtig aufgesetzt ist und an allen Seiten über der Grundplatte sitzt. Den Standardaufsatz zum Entfernen von der Grundplatte abziehen. -
Seite 24: Einstellen Von Drehzahl Und Zeit
Um abzubrechen und zum Hauptbildschirm zurückzukehren, wählen. Zum Einstellen der Zeit › Einen voreingestellten oder nutzerdefinierten Wert wählen. › Voreingestellte Zeiten sind zur Schnellauswahl verfügbar. Um abzubrechen und zum Hauptmenü zurückzukehren, X wählen. › Die nutzerdefinierte Zeit kann über oder eingestellt werden, um die gewünschte Dauer festzulegen. (1 min bis 99 Minuten und 59 Sekunden) Zur Auswahl wählen. Um abzubrechen und zum Hauptbildschirm zurückzukehren, wählen. 24 · Vortex Mixer · Bedienungsanleitung... -
Seite 25: Starten Und Stoppen Des Vortex Mixers
Starten und Stoppen des Vortex Mixers Nach dem Start darf der Vortex Mixer nicht bewegt werden. Während des Betriebs nicht gegen den Vortex Mixer stoßen. Der Vortex Mixer verfügt über zwei Betriebsmodi: Touch- und Dauerbetrieb. Im Touchbetrieb: › Der Vortex Mixer beginnt sich zu bewegen, wenn genug Druck auf die Mitte des Standardaufsatzes ausgeübt wird. -
Seite 26: Instandhaltung Und Software-Update
Das Gehäuse des Vortex Mixers sowie das Zubehör und den Touchscreen regelmäßig prüfen und reinigen. WARNUNG Stromschlag durch Eindringen von Flüssigkeit. › Vor dem Reinigen den Vortex Mixer ausschalten und vom Netzteil trennen. › Darauf achten, dass keine Flüssigkeiten in das Gehäuseinnere gelangen. › Kein Desinfektionsspray verwenden. › Den Vortex Mixer erst wieder an das Netzteil anschließen, wenn er vollständig trocken ist. -
Seite 27: Desinfektion
Desinfektion WARNUNG Stromschlag durch Eindringen von Flüssigkeit. › Vor der Desinfektion den Vortex Mixer ausschalten und vom Netzteil trennen. › Darauf achten, dass keine Flüssigkeiten in das Gehäuseinnere gelangen. › Kein Desinfektionsspray verwenden. › Den Vortex Mixer erst wieder an das Netzteil anschließen, wenn er vollständig trocken ist. Hilfsmittel › Fusselfreies Tuch › Desinfektionsmittel Desinfizieren des Vortex Mixers › Den Vortex Mixer ausschalten und vom Netzteil trennen. -
Seite 28: Transport, Lagerung Und Entsorgung
Bei der Entsorgung des Produkts die geltenden gesetzlichen Bestimmungen beachten. Informationen zur Entsorgung von Elektro- und Elektronikgeräten in der Europäischen Union: Die Entsorgung von Elektrogeräten wird innerhalb der Europäischen Union durch nationale Vorschriften geregelt, die auf der EU-Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte (WEEE) basieren. Demnach dürfen alle Geräte, die nach dem 13.08.2005 auf Business- to-Business-Basis geliefert wurden, wozu auch dieses Produkt gehört, nicht mehr über den Hausmüll entsorgt werden. Um dies zu dokumentieren, wurden diese Produkte mit folgender Kennzeichnung versehen: Da die Entsorgungsvorschriften von Land zu Land unterschiedlich sind, werden die Geräte außerhalb der EU verkauft (z. B. im Vereinigten Königreich). Weitere Informationen sind beim Händler vor Ort erhältlich. 28 · Vortex Mixer · Bedienungsanleitung... -
Seite 29: Fehlersuche
(Fehler bei der oder kein Strom › Den Netzadapter prüfen Stromversorgung) › Den Vortex Mixer einschalten Accessory Error! Verbindung zu den › Den Vortex Mixer neu (Zubehör-Fehler) Zubehörsensoren starten. Wenn der Fehler unterbrochen weiter besteht, den Händler vor Ort oder den Hersteller kontaktieren Der Vortex Mixer... -
Seite 30: Technische Daten
Gewicht: ≤2,8 kg Maße (B×T×H): 200 × 130 × 103 mm Umgebungstemperatur für den 2 bis 40 °C Betrieb: Relative Luftfeuchte für den Betrieb: ≤ 80 % USB-Ausgang: 5 VDC 1 A Bestellinformationen Artikel-Nr. Beschreibung S8010-0000 Vortex Mixer S8010-0010 Standardaufsatz S8010-0011 Adapter für 1,5 / 2,0 ml Gefäße S8010-0012 Adapter für Mikrotestplatten S8030-5012 Netzadapter und 4 austauschbare Stecker (EU, UK, US, AUS) 1) Geliefert mit Standardaufsatz und Netzadapter und 4 austauschbaren Steckern. 30 · Vortex Mixer · Bedienungsanleitung... - Seite 60 Starlab International GmbH Neuer Höltigbaum 38 22143 Hamburg Germany T: +49 (0)40 675 99 39 0 F: +49 (0)40 675 99 39 20 info@starlab.de www.starlabgroup.com Starlab GmbH Neuer Höltigbaum 38 22143 Hamburg Germany T: +49 (0)40 675 99 39 0 F: +49 (0)40 675 99 39 20 info@starlab.de www.starlab.de Starlab (UK), Ltd 5 Tanners Drive Milton Keynes MK14 5BU United Kingdom T: +44 (0)1908 283800 infoline@starlab.co.uk www.starlab.co.uk Starlab FRANCE SARL 30 Rue Jean Rostand 91400 Orsay France...
