StarLab ErgoOne FAST Bedienungsanleitung
Verwandte Anleitungen für StarLab ErgoOne FAST
Inhaltszusammenfassung für StarLab ErgoOne FAST

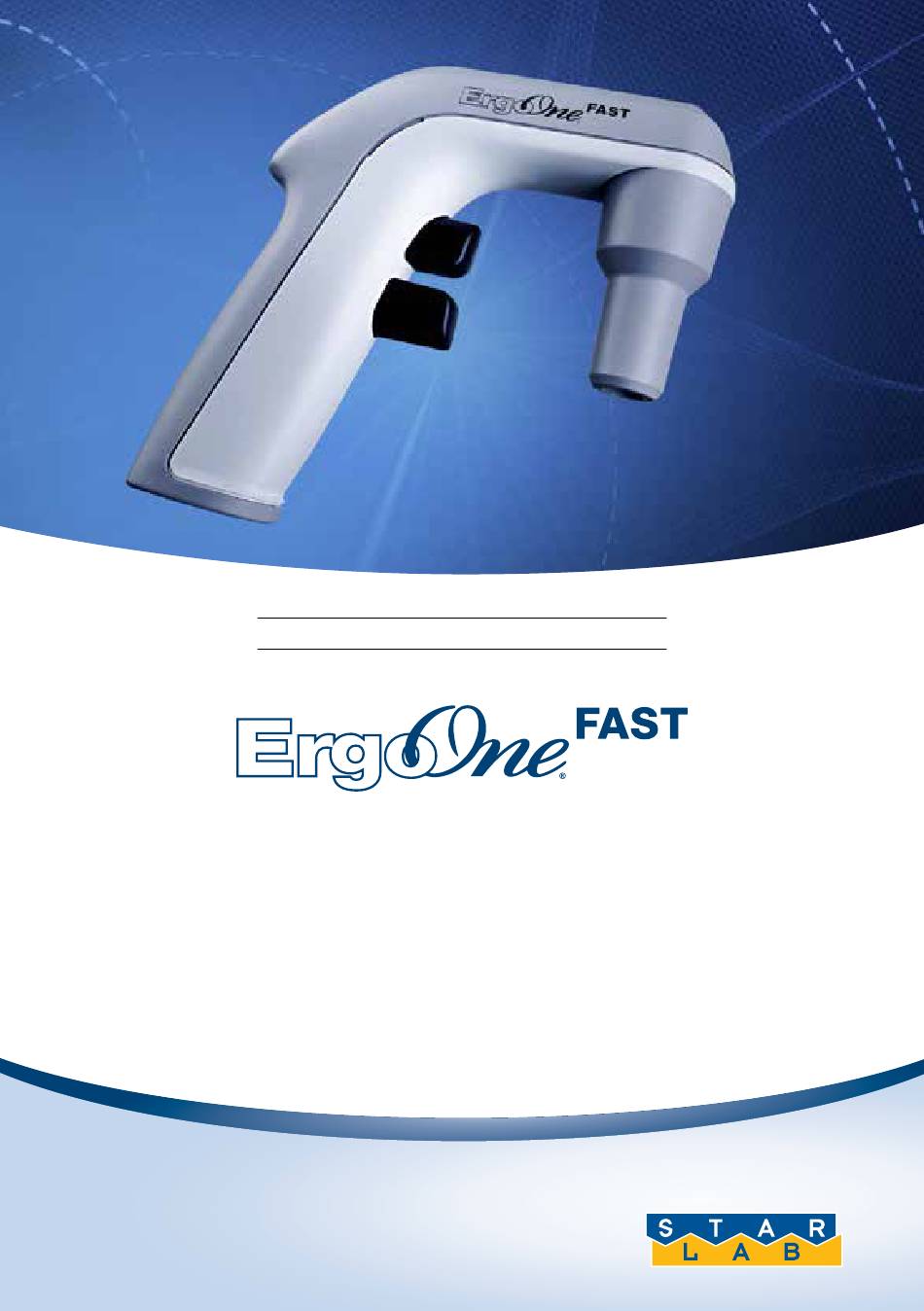

- Seite 1 L I Q U I D H A N D L I N G T E C H N O L O G Y User Manual · Bedienungsanleitung Mode d`emploi · Instruzioni d`impiego...
- Seite 32 · ErgoOne FAST · User Manual...
-
Seite 33: Bedienungsanleitung
Installation _________________________________________________________________ 4.1 Installation vorbereiten __________________________________________________________ 4.2 Netzteil zusammensetzen ________________________________________________________ 4.3 Endladesicherung entfernen _______________________________________________________ 4.4 Akkustatusanzeige bei Betrieb _____________________________________________________ 4.4.1 Gerät ist betriebsbereit ______________________________________________________ 4.4.2 Akku aufladen ____________________________________________________________ 4.4.3 Akku lädt ________________________________________________________________ 4.4.4 Akku geladen _____________________________________________________________ ErgoOne FAST · Bedienungsanleitung ·... - Seite 34 ___________________________________________________________ 8.1 Gewicht/Maße ________________________________________________________________ 8.2 Netzteil _____________________________________________________________________ 8.3 Akku _______________________________________________________________________ 8.4 Umgebungsbedingungen _________________________________________________________ Transport, Lagerung und Entsorgung __________________________________________ 9.1 Dekontamination vor Versand _____________________________________________________ 9.2 Transport ____________________________________________________________________ 9.3 Lagerung ____________________________________________________________________ 9.4 Entsorgung ___________________________________________________________________ 10 Bestellinformationen ________________________________________________________ · ErgoOne FAST · Bedienungsanleitung...
-
Seite 35: Anwendungshinweise
Gefahrenstelle Sachschaden 1.2.2 Gefahrenstufen Die Sicherheitshinweise in dieser Bedienungsanleitung haben die folgenden Gefahrenstufen: WARNUNG Kann zu schweren Verletzungen oder zum Tod führen. VORSICHT Kann zu leichten bis mittelschweren Verletzungen führen. ACHTUNG Kann zu Sachschäden führen. ErgoOne FAST · Bedienungsanleitung ·... -
Seite 36: Darstellungskonventionen
Reihenfolge durch. • Auflistung. Weist auf nützliche Informationen hin. 1.4 Glossar Ablaufzeit Zeit, die für die Entleerung vom oberen Skalenteil bis zum untersten Teilstrich oder bis zur vollständigen Entleerung einer Mess- oder Vollpipette benötig wird. · ErgoOne FAST · Bedienungsanleitung... -
Seite 37: Produktbeschreibung

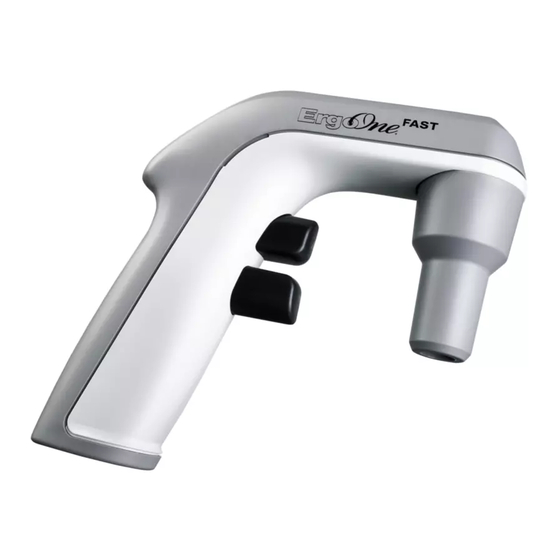

Abb. 1: ErgoOne FAST ® 1 Akkustatusanzeige 8 Membranfilter 2 Aufnahmeknopf 9 Dichtung für Filteradapter 3 Abgabeknopf 10 Filteradapter 4 Akkufachdeckel 11 Druckausgleichsöffnung 5 Steckbuchse 12 Pipettenaufnahme 6 Aufnahmekonus 13 Ablageständer (P7166-6306; nicht enthalten) 7 Pipettenadapter ErgoOne FAST · Bedienungsanleitung ·... -
Seite 38: Lieferumfang
Nehmen Sie bei Gewährleistungsansprüchen Kontakt zu Ihrem lokalen Lieferanten auf. Bei missbräuchlicher Anwendung oder Öffnung des Gehäuses der Pipettierhilfe durch Unbefugte erfolgt keine Gewährleistung. Der Akku und alle weiteren Verschleißteile sind von der Gewährleistung ausgeschlossen. · ErgoOne FAST · Bedienungsanleitung... -
Seite 39: Materialien
Eine Pumpe erzeugt Unterdruck oder Überdruck, um die Flüssigkeit aufzunehmen oder abzuge- ben. Alternativ kann die Flüssigkeit allein durch den atmosphärischen Druck abgegeben werden. Durch unterschiedlich tiefes Eindrücken der Bedienknöpfe wird die Aufnahme- und Abgabe- geschwindigkeit reguliert. ErgoOne FAST · Bedienungsanleitung ·... -
Seite 40: Allgemeine Sicherheitshinweise
WARNUNG! Gesundheitsschädigung durch giftige, radioaktive oder aggressive Chemi- kalien. › Tragen Sie Ihre persönliche Schutzausrüstung. › Beachten Sie nationale Bestimmungen zum Umgang mit diesen Substanzen. › Beachten Sie Sicherheitsdatenblätter und Gebrauchshinweise der Hersteller. · ErgoOne FAST · Bedienungsanleitung... -
Seite 41: Hinweise Zur Produkthaftung
Das Gerät wird mit Zubehör oder Verbrauchsartikeln verwendet, die nicht von uns empfohlen werden. • Das Gerät wird von Personen, die nicht von uns autorisiert wurden, gewartet oder instand gesetzt. • Am Gerät werden vom Anwender unautorisiert Änderungen vorgenommen. ErgoOne FAST · Bedienungsanleitung ·... -
Seite 42: Installation
Netzsteckeradapter: a) EU, b) United Kingdom, c) USA, d) Australien Netzteil Ladestecker › Stecken Sie den für Ihre Stromversorgung erforderlichen Netzsteckeradapter in die Öffnung des Netzteils. Wenn Sie sich nicht sicher sind, welcher Netzsteckeradapter der Richtige ist, wenden Sie sich an eine Elektro-Fachkraft. · ErgoOne FAST · Bedienungsanleitung... -
Seite 43: Endladesicherung Entfernen
4.4 Akkustatusanzeige bei Betrieb 4.4.1 Gerät ist betriebsbereit Licht leuchtet permanent grün: Der Akku ist vollständig geladen. Licht leuchtet permanent gelb: Der Akku ist halb geladen. Licht leuchtet permanent rot: Der Akku ist fast leer. ErgoOne FAST · Bedienungsanleitung ·... -
Seite 44: Akku Aufladen
Der Akku ist 60-99% geladen. 4.4.4 Akku geladen Der Akku ist >99% geladen Wird das Netzteil an einen aufgeladenen Akku angeschlossen, leuchtet die Akkustatusanzeige für ca. 30 Sekunden grün auf. Der Akku wird nicht geladen. · ErgoOne FAST · Bedienungsanleitung... -
Seite 45: Bedienung
Die Ladung des ausgelieferten Akkus ist unvollständig. Der Akku erreicht seine volle Kapazität erst nach mehrfachem Entladen und Laden. › Laden Sie den Akku nicht in heißer Umgebung (> 60 °C). › Laden Sie den Akku nur mit dem mitgelieferten Netzteil. ErgoOne FAST · Bedienungsanleitung ·... - Seite 46 2. Ladestecker des Netzteils in die Steckbuchse des Handgriffs stecken. Abb. 2: Akku laden Die Ladezeit ist abhängig vom Ladezustand des Akkus und beträgt bei vollständig entladenem Akku ungefähr 3 Stunden. Sie können die Pipettierhilfe auch während des Ladevorgangs verwenden. · ErgoOne FAST · Bedienungsanleitung...
-
Seite 47: Pipette Einsetzen
Tragen Sie Ihre persönliche Schutzausrüstung (PSA). › Schützen Sie die einsetzende Hand mit einem Handtuch. › Pipette oben anfassen und vorsichtig in den Aufnahmekonus einschieben, bis sie sicher und luftdicht sitzt. Abb. 3: Pipette einsetzen ErgoOne FAST · Bedienungsanleitung ·... -
Seite 48: Pipettentypen
Skala und werden in 4 Typen eingeteilt. Messpipette Typ 1 • Auf Auslaufen justiert. • Nennvolumen wird durch den untersten Teilstrich angezeigt. • Aufnahme bis zur Nulllinie am oberen Ende der Pipette. • Abgabe bis zu einem beliebigen Teilstrich der Skala. · ErgoOne FAST · Bedienungsanleitung... - Seite 49 Aufnahme bis zur Nulllinie am oberen Ende der Pipette. • Abgabe bis zu einem beliebigen Teilstrich der Skala oder vollständige Entleerung. • Letzten Tropfen durch Ausblasen abgeben. • Ausblaspipetten sind nur in der Genauigkeitsklasse B erhältlich. ErgoOne FAST · Bedienungsanleitung ·...
-
Seite 50: Geschwindigkeit Regeln
Um Flüssigkeit langsam aufzunehmen oder abzugeben, den jeweiligen Bedien- knopf leicht drücken. Abb. 4: Langsam aufnehmen Flüssigkeit schnell aufnehmen oder abgeben › Um Flüssigkeit schnell aufzunehmen oder abzugeben, den jeweiligen Bedi- enknopf tief drücken. Abb. 5: Schnell aufnehmen · ErgoOne FAST · Bedienungsanleitung... -
Seite 51: Flüssigkeit Aufnehmen
1. Pipette in die Flüssigkeit eintauchen. 2. Aufnahmeknopf langsam drücken und gedrückt halten. Je weiter Sie den Auf- nahmeknopf drücken, um so schneller wird die Flüssigkeit aufgenommen. 3. Pipette an der Gefäßwand abstreifen und herausziehen. Abb. 6: Flüssigkeit aufnehmen ErgoOne FAST · Bedienungsanleitung ·... -
Seite 52: Flüssigkeit Abgeben
Beim Auslaufen wird ein Ventil geöffnet. Die Flüssigkeit läuft durch den atmosphärischen Druck aus der Pipette. 1. Pipette senkrecht halten und an die Gefäßwand anlegen. 2. Abgabeknopf leicht drücken. ≤ 4 mm Abb. 7: Flüssigkeit auslaufen lassen · ErgoOne FAST · Bedienungsanleitung... -
Seite 53: Ausblasen
5.6.2 Ausblasen Beim Ausblasen wird die Flüssigkeit mit Hilfe der Pumpe abgegeben. 1. Pipette senkrecht halten und an die Gefäßwand anlegen. 2. Abgabeknopf drücken. > 4 mm Abb. 8: Flüssigkeit ausblasen ErgoOne FAST · Bedienungsanleitung ·... -
Seite 54: Wandhalter Verwenden
3. Wandhalter fest gegen die Wand drücken. Klebestreifen 24 Stunden trocknen lassen. Ablageständer verwenden Sie können zur Ablage auch den mitgelieferten Ablageständer verwenden. Abb. 10: Ablageständer aufsetzen 1. Den Ablageständer in die Nut einsetzen. 2. Um den Ablageständer abzunehmen, den Ablageständer seitlich zusammendrücken. · ErgoOne FAST · Bedienungsanleitung... -
Seite 55: Instandhaltung
ACHTUNG! Geräteschaden durch Autoklavieren. › Pipettierhilfe nicht autoklavieren. Um kontaminierte Oberflächen zu reinigen, gehen Sie folgendermaßen vor: › Gehäuse mit einem feuchten Tuch abwischen. › Oberflächen mit Alkohol (Ethanol, Propanol) oder einem alkoholhaltigen Desinfektions- mittel desinfizieren. ErgoOne FAST · Bedienungsanleitung ·... -
Seite 56: Pipettenaufnahme Reinigen
Bei Kontamination entsorgen • Nicht zu reinigen • Einmalig autoklavierbar • Austauschbar Dichtung • Mit demineralisiertem Wasser abspülbar • Mehrfach autoklavierbar • Austauschbar Sie können alternativ auch einen Membranfilter mit einer Porengröße von 0,2 µm verwenden. · ErgoOne FAST · Bedienungsanleitung... -
Seite 57: Pipettenaufnahme Montieren
Es darf kein Wasser austreten. 5. Sollte Wasser austreten, demontieren Sie die Pipettenaufnahme und setzen Sie die Pipettenaufnahme wieder sorgfältig zusammen. 6.5 Akku wechseln Gehen Sie folgendermaßen vor: 1. Akkufachdeckel aufschieben. 2. Akku entnehmen. 3. Neuen Akku einsetzen. ErgoOne FAST · Bedienungsanleitung ·... -
Seite 58: Problembehebung
Blasenbildung in Pipettierhilfe nicht ohne • Zu hohe der Pipette bei der eingesetzten Membranfilter Geschwindigkeit. Flüssigkeitsaufnahme. verwenden. › Netzteil trennen. › Akku lädt nicht. • Akku ist geladen. Akku erst laden, wenn die Statusanzeige blinkt. · ErgoOne FAST · Bedienungsanleitung... -
Seite 59: Technische Daten
26 g (0,057 lb) Anzahl Dosierungen ~2000 (bei einer 25-ml-Pipette) 8.4 Umgebungsbedingungen Umgebung Verwendung nur in Innenräumen. Umgebungstemperatur 5 °C – 40 °C Relative Luftfeuchte 10 % – 95 %, nicht kondensierend. Luftdruck 79,5 kPa – 106 kPa ErgoOne FAST · Bedienungsanleitung ·... -
Seite 60: Transport, Lagerung Und Entsorgung
Relative Luftfeuchte Luftdruck -25 °C – 55 °C 10 % – 95 % 70 kPa – 106 kPa Transportverpackung ohne -5 °C – 45 °C 10 % – 95 % 70 kPa – 106 kPa Transportverpackung · ErgoOne FAST · Bedienungsanleitung... -
Seite 61: Entsorgung
Erhitzen Sie Akkumulatoren und Batterien nicht über 80 °C und werfen Sie sie nicht ins Feuer. Akkumulatoren und Batterien entsorgen Entsorgen Sie Akkumulatoren und Batterien nicht im Hausmüll. Entsorgen Sie Akkumulatoren und Batterien entsprechend den lokal geltenden gesetzlichen Bestimmungen. ErgoOne FAST · Bedienungsanleitung ·... - Seite 62 · ErgoOne FAST...
- Seite 92 · ErgoOne FAST...
- Seite 124 STARLAB International GmbH Neuer Höltigbaum 38 22143 Hamburg Germany T: +49 (0)40 675 99 39 0 F: +49 (0)40 675 99 39 20 info@starlab.de www.starlabgroup.com STARLAB GmbH Neuer Höltigbaum 38 22143 Hamburg Germany T: +49 (0)40 675 99 39 0 F: +49 (0)40 675 99 39 20 info@starlab.de...
