WARTUNG

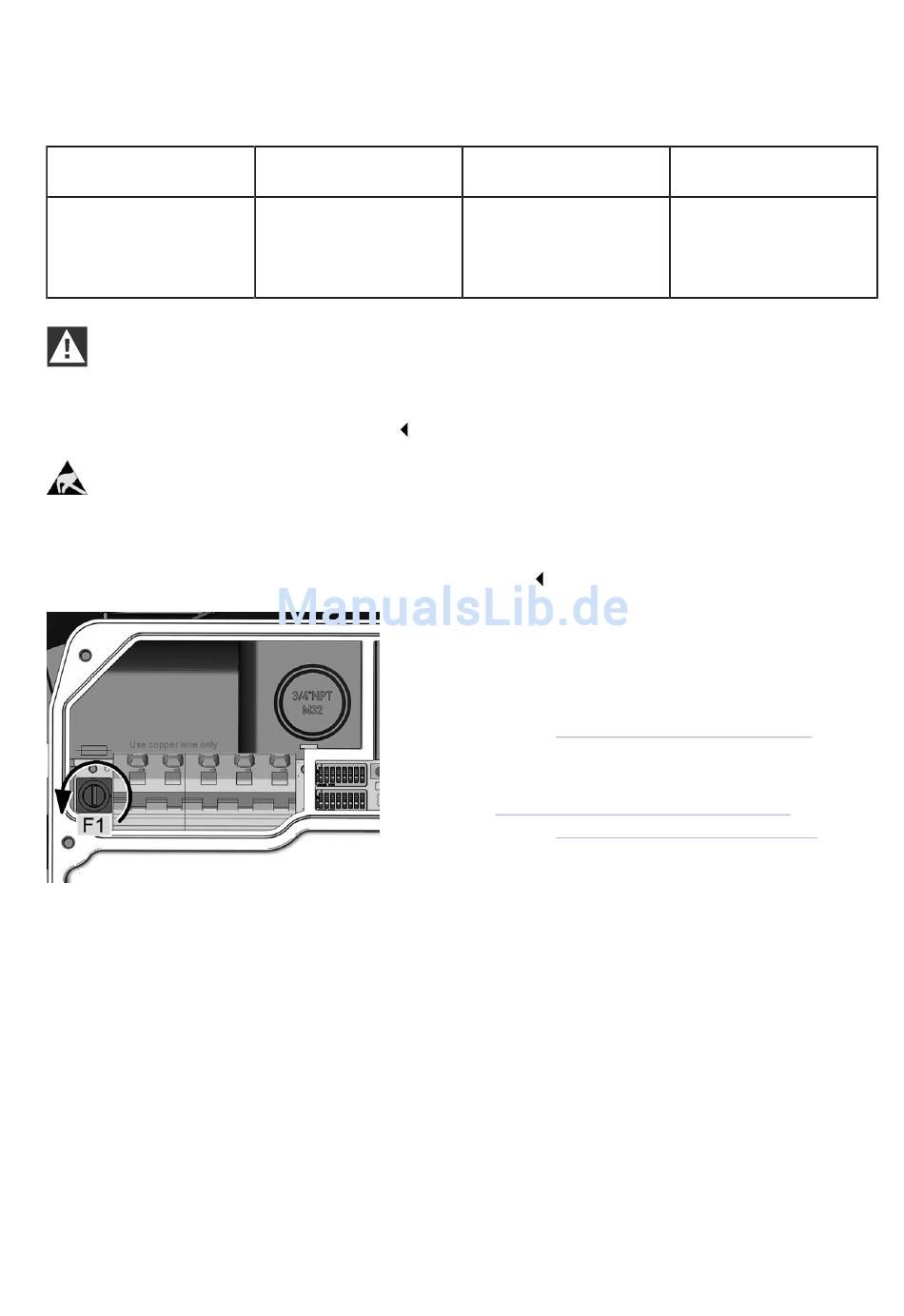

Sicherung austauschen

Sicherung

F1
WARNUNG
Elektrische Gefahr!
Die Klemmenabdeckung darf nur von einschlägig ausgebildeten, qualifizierten und befugten
Elektrofachkräften geöffnet werden.
ESD
Beschädigungsgefahr! Elektronische Bauteile können durch Berührung zerstört werden!
Vor dem Hantieren mit Baugruppen eine elektrische Entladung durch Berühren eines
metallischen, geerdeten Gegenstandes durchführen!
58
Strom/Spannung
6,3 A / 250 V
Type
Träge mit hohem
Ausschaltvermögen
(>1500 A) (T) (H)
Sicherung austauschen
1. Schalten Sie die Versorgungsleitung der
Wallbox komplett ab.
2. Nehmen Sie die Gehäuseabdeckung ab, siehe
Kapitel Gehäuseabdeckung
3. Nehmen Sie die Anschlussfeldabdeckung
und die Klemmenabdeckung ab, siehe Kapitel
Anschlussfeldabdeckung abnehmen
Kapitel Klemmenabdeckung
4. Drücken Sie mit einem Schraubendreher in die
Öffnung des Sicherungshalters.
5. Drehen Sie den Sicherungshalter gegen den
Uhrzeigersinn auf, bis er durch die Feder
automatisch nach vorne springt.
6. Wechseln Sie die Sicherung.
7. Drücken Sie den Sicherungshalter hinein und
schrauben Sie ihn im Uhrzeigersinn wieder
fest.
8. Führen Sie den Zusammenbau in umgekehrter
Reihenfolge durch.
Abmessungen
5 x 20 mm Sicherung
abnehmen.
und
abnehmen.
