ELEKTRIK

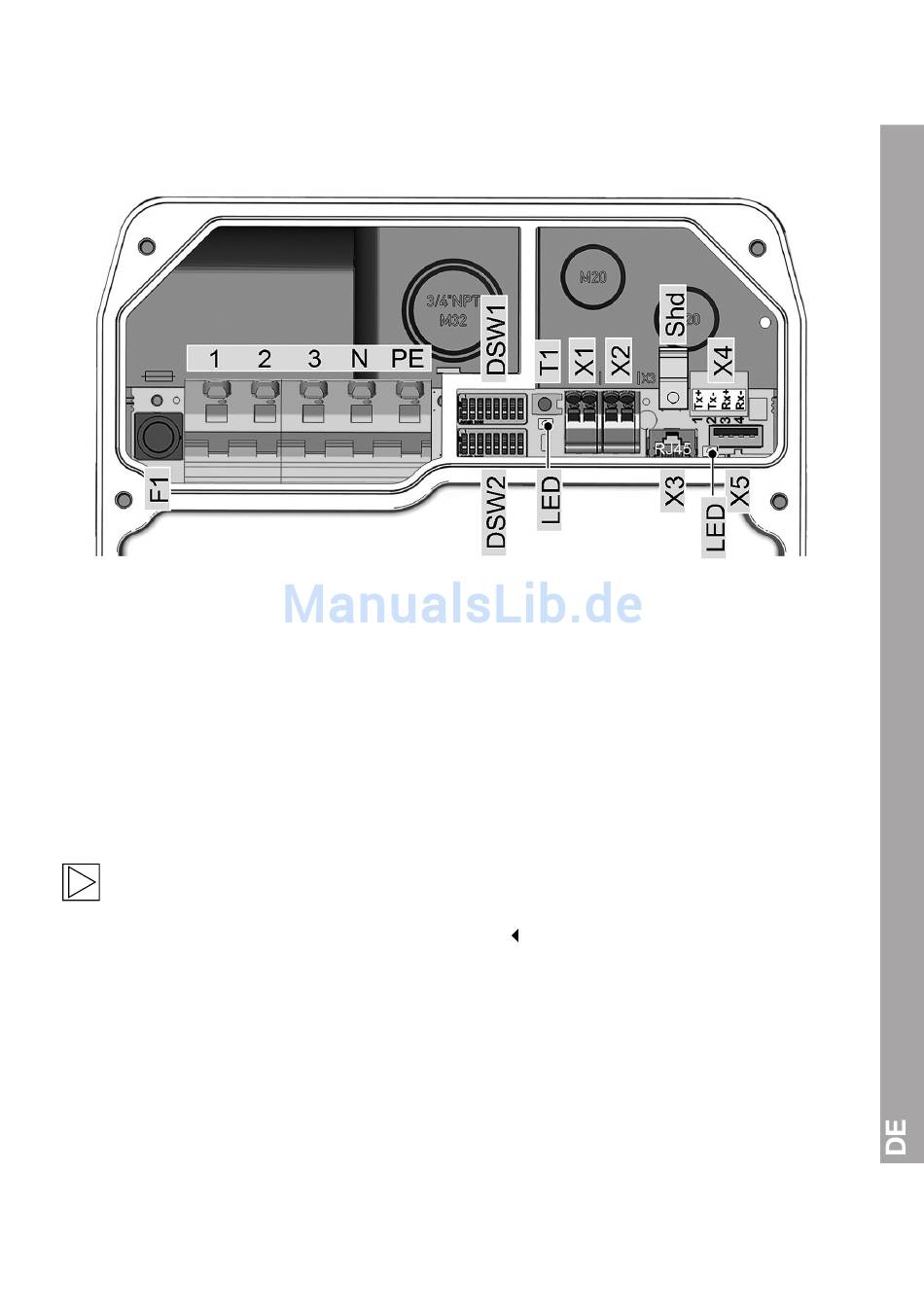

Anschlussübersicht bei geöffneter Anschlussfeldabdeckung

1 Netzanschluss Außenleiter 1

2 Netzanschluss Außenleiter 2

3 Netzanschluss Außenleiter 3

N Netzanschluss N-Leiter

PE Netzanschluss PE-Leiter

F1 Sicherungshalter

DSW1 DIP Switch-Konfiguration

DSW2 DIP Switch-Adressierung
Hinweis
Die Anschlussübersicht zeigt alle Optionen des Gerätes. Gegebenenfalls stehen bei Ihrer
Gerätevariante nicht alle Anschlüsse zur Verfügung.

T1 Service-Taster

LED Status-LED, intern

X1 Freigabeeingang

X2 RS485-Anschluss

X3 Diagnoseanschluss, RJ45

X4 Ethernet1-Anschluss, LSA+ Klemmen

X5 USB-Anschluss

Shd Schirmanschluss für Ethernet1-
Anschlussklemmen
35
