Wallbox montieren
Das mitgelieferte Befestigungsmaterial ist für Beton, Ziegel und Holz (ohne Dübel) geeignet. Bei
abweichendem Untergrund muss eine dafür geeignete Befestigungsart gewählt werden.
Hinweis
Bei abweichenden Untergründen müssen die Befestigungsmaterialien bauseits bereitgestellt
werden. Eine ordnungsgemäße Montage ist zwingend erforderlich und liegt außerhalb der
Verantwortlichkeit des Geräteherstellers.
Montagevorbereitungen

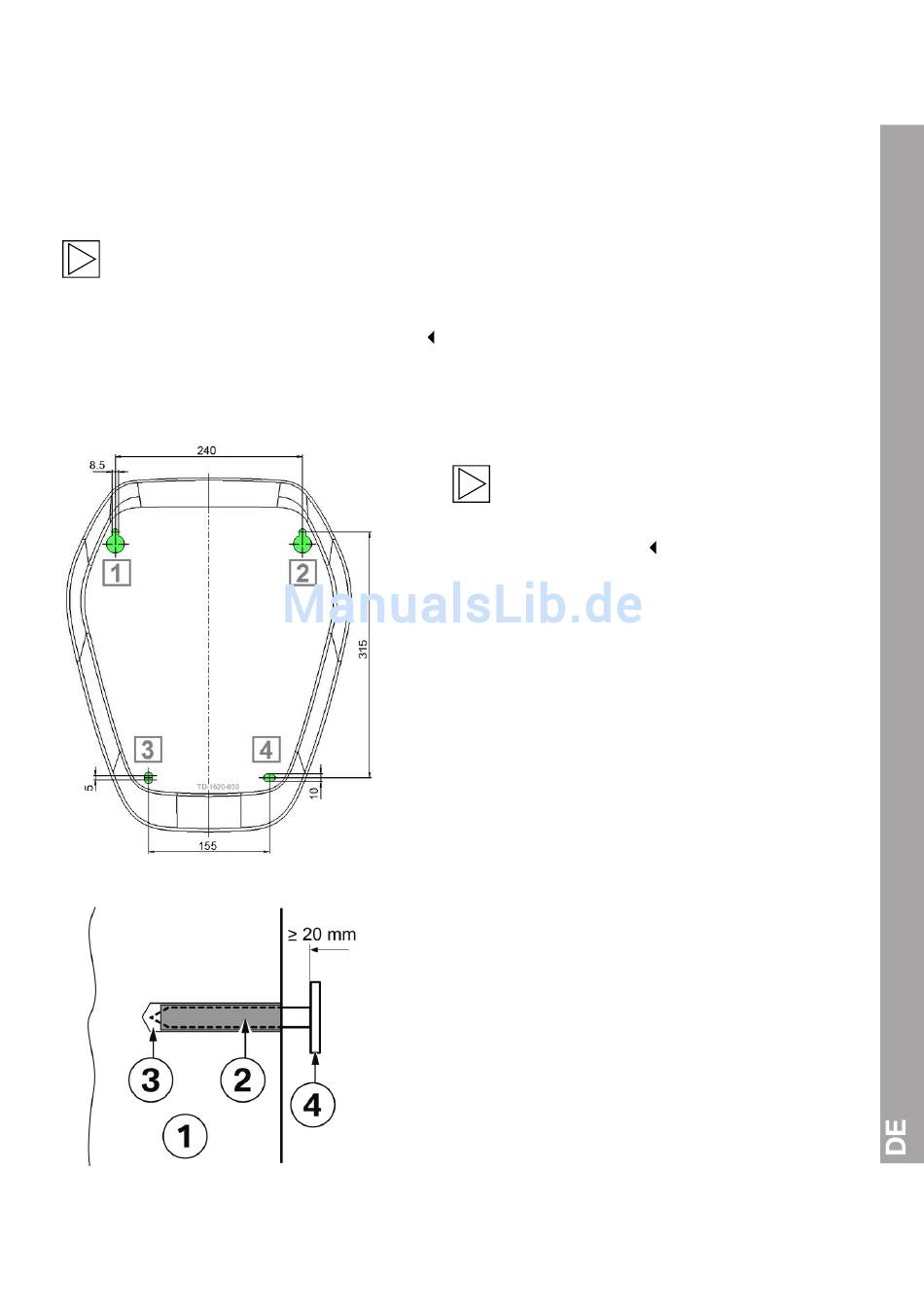

Bohrungen
Hinweis
Beachten Sie die Montagehöhe.
Oberkante der Bohrschablone =
1500 - 1700 mm.
1. Zeichnen Sie die vier Bohrungen 1 bis 4 mit
Hilfe der beigelegten Bohrschablone und einer
Wasserwaage an.
2. Bohren Sie die Befestigungslöcher.
3. Setzen Sie die Dübel ein.
Obere Befestigungsschrauben
1. Drehen Sie die zwei oberen
Tellerkopfschrauben hinein, restlicher Abstand
zur Wand ≥ 20 mm.
1 Wand
2 Dübel
3 Bohrloch
4 Tellerkopfschraube
31
