Freigabeeingang X1
Der Freigabeeingang ist zur Verwendung mit einem potentialfreien Kontakt vorgesehen. Mit dem
Freigabeeingang ist es möglich, den Betrieb der Wallbox durch externe Komponenten zu steuern
(z. B. externer Schlüsselschalter, Rundsteuerempfänger des Energieversorgers, Haussteuerung,
Zeitschaltuhr, Zahlenschloss, Photovoltaik-Anlage etc.).

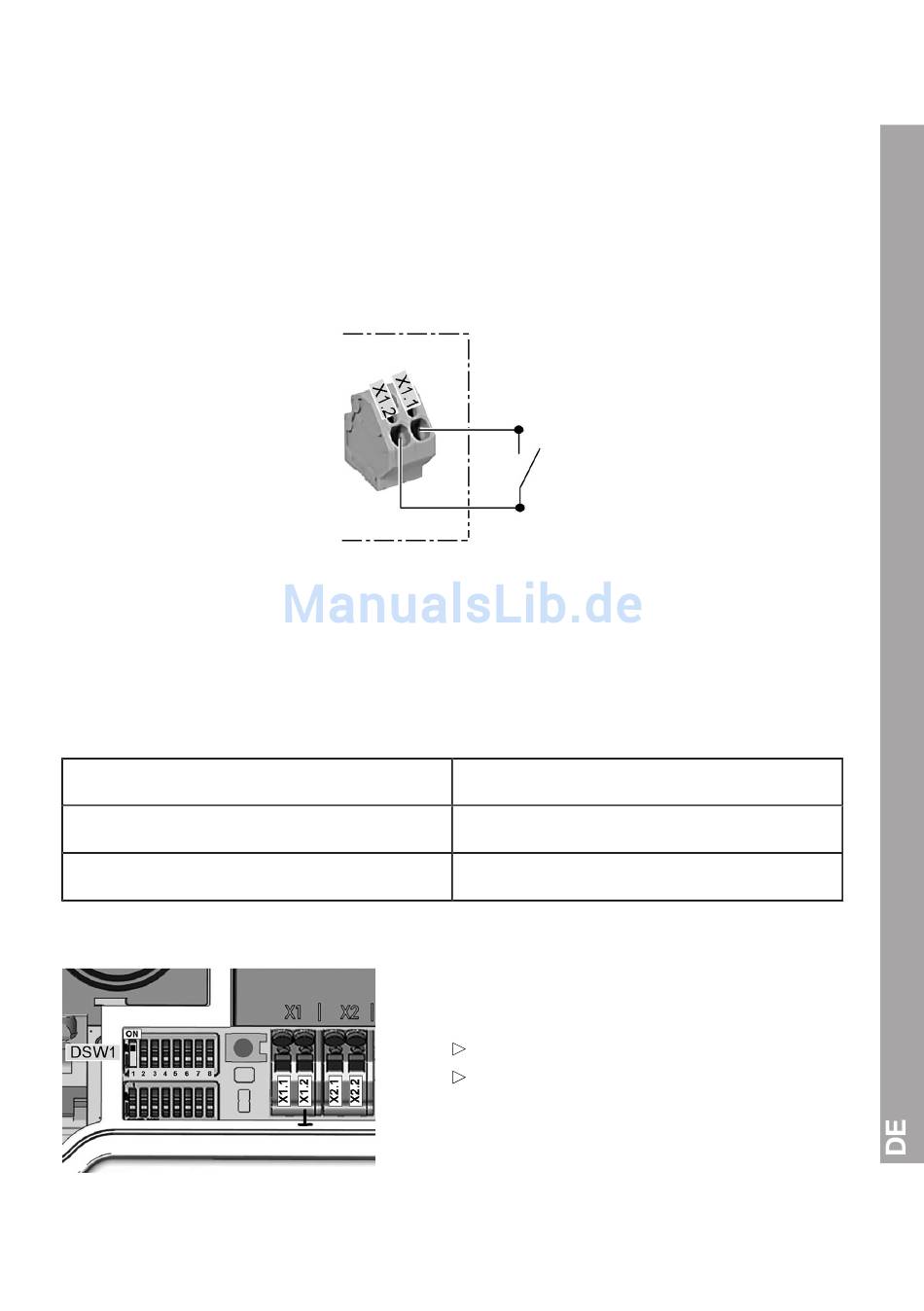

Schaltschema:
Elektrische Anforderungen/Anschluss:
Außerhalb des Gerätes ist für diese Steuerleitung eine sichere Trennung zu gefährlichen Spannungen
zu gewährleisten.
1. Klemmen Sie die Drähte am Freigabeeingang X1 laut Schaltschema an.
Logische Funktion:
Freigabekontakt
offen
geschlossen
DIP-Switch Einstellung:
Zustand der Wallbox
GESPERRT
BETRIEBSBEREIT
Die Verwendung des Freigabeeingangs muss mit
einer DIP-Switch Einstellung aktiviert werden.
Freigabeeingang verwenden:
Ja: DSW1.1 = ON
Nein: DSW1.1 = OFF (Default)
39
