Durchmesser Isolierung; Anschlusskabel Vorbereiten; Kabel Anschließen - BMW i Wallbox Plus Installationsanleitung

Klemmendaten:
Kategorie
Starres Kabel
Cat 5e / Cat 6 STP
Cat 6 STP
Flexibles Kabel
Cat 5e / Cat 6 STP
Empfohlenes Werkzeug:
KRONE LSA+ ® Anlegewerkzeug, zum löt-, schraub- und abisolierfreien Anschluss der Drähte und
gleichzeitigem Abschneiden der Restlänge.
ACHTUNG
Beschädigungsgefahr!
Achten Sie auf Sauberkeit im Anschlussbereich, damit keine Verschmutzungen, z. B.
Drahtreste, in das Innere der Wallbox gelangen.
42
Durchmesser Draht
0,36 mm (AWG 27)
0,4 – 0,64 mm
(AWG 26 – AWG 22)
0,51 – 0,81 mm
(AWG 24 – AWG 20)
7 x 0,2 mm
(AWG 24)

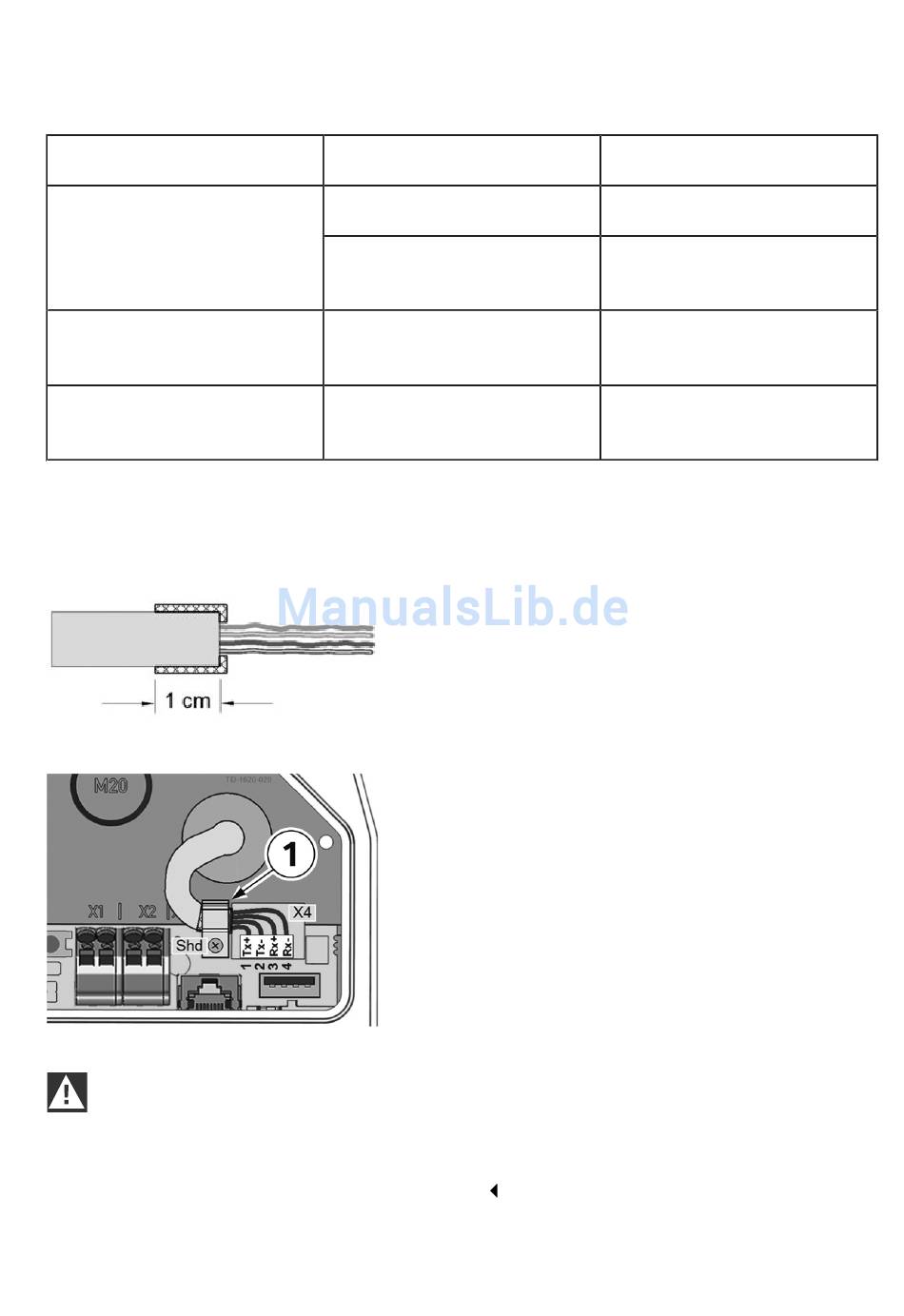

Anschlusskabel vorbereiten

1. Isolieren Sie das Anschlusskabel ca. 6 cm ab.
2. Schlagen Sie ca. 1 cm Schirmgeflecht
vollflächig zurück und umwickeln Sie es mit
leitfähigem Textilklebeband.
Kabel anschließen
1. Bei Verwendung eines STP-Kabels befestigen
Sie das Anschlusskabel an der Stelle
des umwickelten Schirmgeflechts in der
Kabelschelle 1.
Die Kabelschelle muss am Schirmanschluss
Shd der Platine angeschraubt werden.
2. Klemmen Sie die Drähte am Ethernet1-
Klemmenblock X4 mit dem Anlegewerkzeug
an.

Durchmesser Isolierung

0,7 – 0,75 mm
0,7 – 1,4 mm
1,0 – 1,4 mm
1,1 – 1,4 mm
