Verwendung der Versorgungsklemmen (Federzugklemme)

ACHTUNG
Diese Klemme ist keine Steckklemme und muss für den Anschluss betätigt werden!
Wenn die Klemme vor dem Anschluss der Leitung nicht komplett geöffnet wird, ist es möglich,
dass das Gerät bei der Inbetriebnahme zwar funktioniert, aber bei der ersten Ladung mit
hohem Strom durch Überhitzung beschädigt wird.
Hinweis
Bruchgefahr der Klemme!
Hebeln Sie den Schraubendreher nicht auf, ab oder zur Seite!

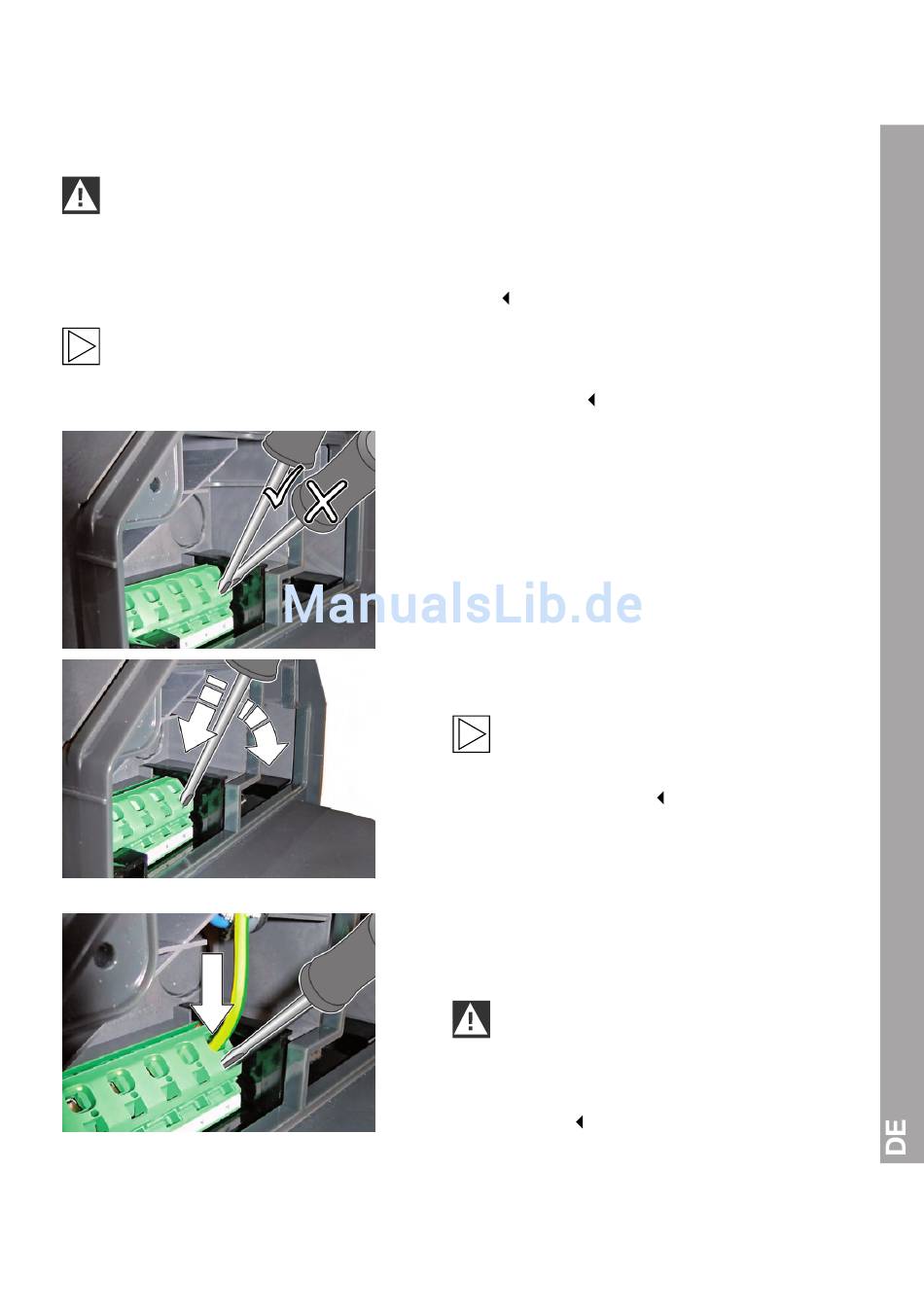

Versorgungsklemme öffnen
1. Schieben Sie den Schlitzschraubendreher,
mit einer Breite von 5,5 mm, wie im Bild
dargestellt, flach in die Versorgungsklemme.
2. Drücken Sie den Schraubendreher in die
Versorgungsklemme.
Hinweis
Während des Hineindrückens in die
Klemme ändert sich der Winkel des
Schraubendrehers.
Draht anschließen
1. Schieben Sie den abisolierten Anschlussdraht
in die Versorgungsklemme.
ACHTUNG
Sollte versucht werden, den Draht ohne
geöffnete Klemme einzuschieben, besteht
Brandgefahr durch unzureichnenden
Kontakt.
37
